人货电梯基础施工方案

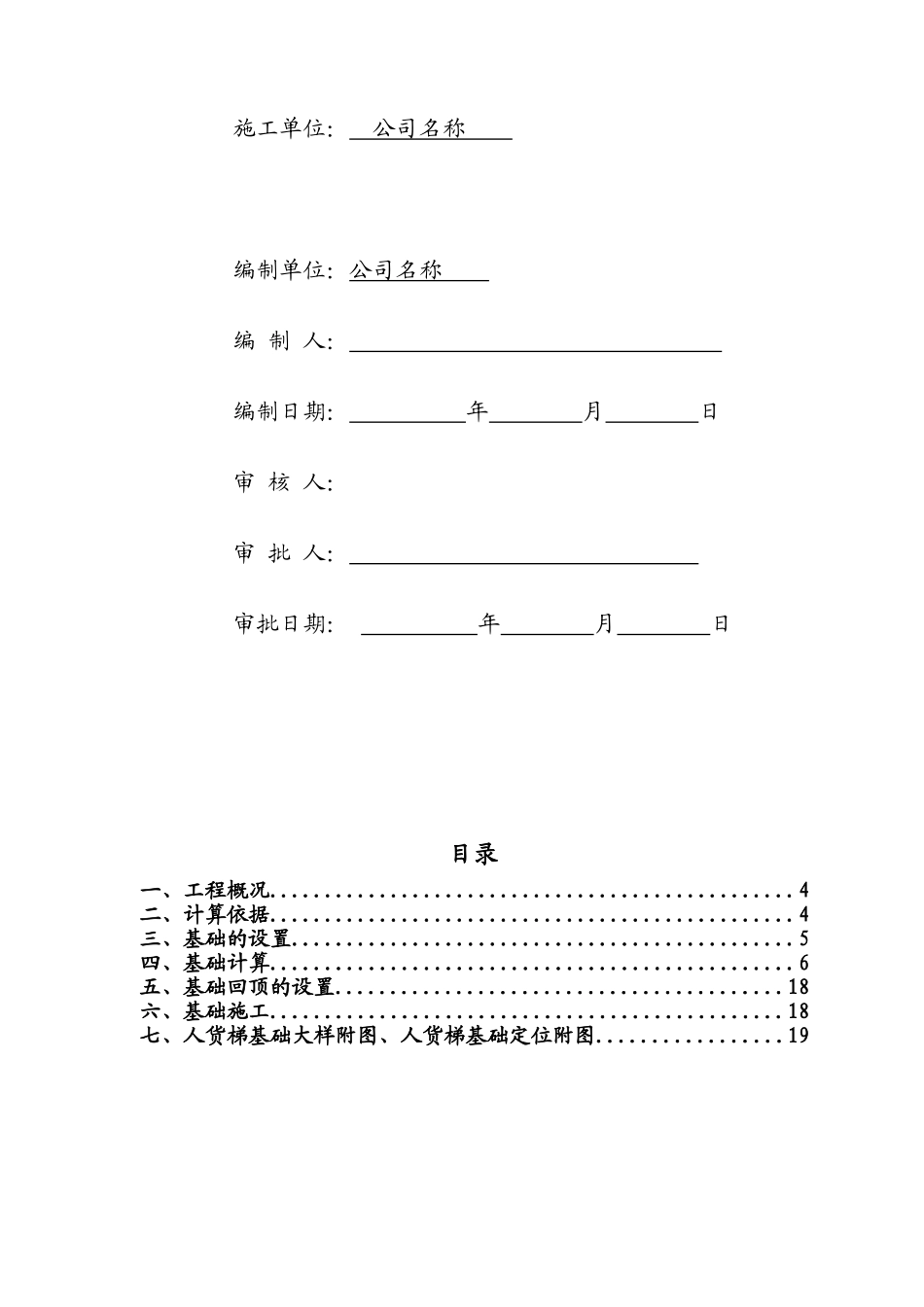

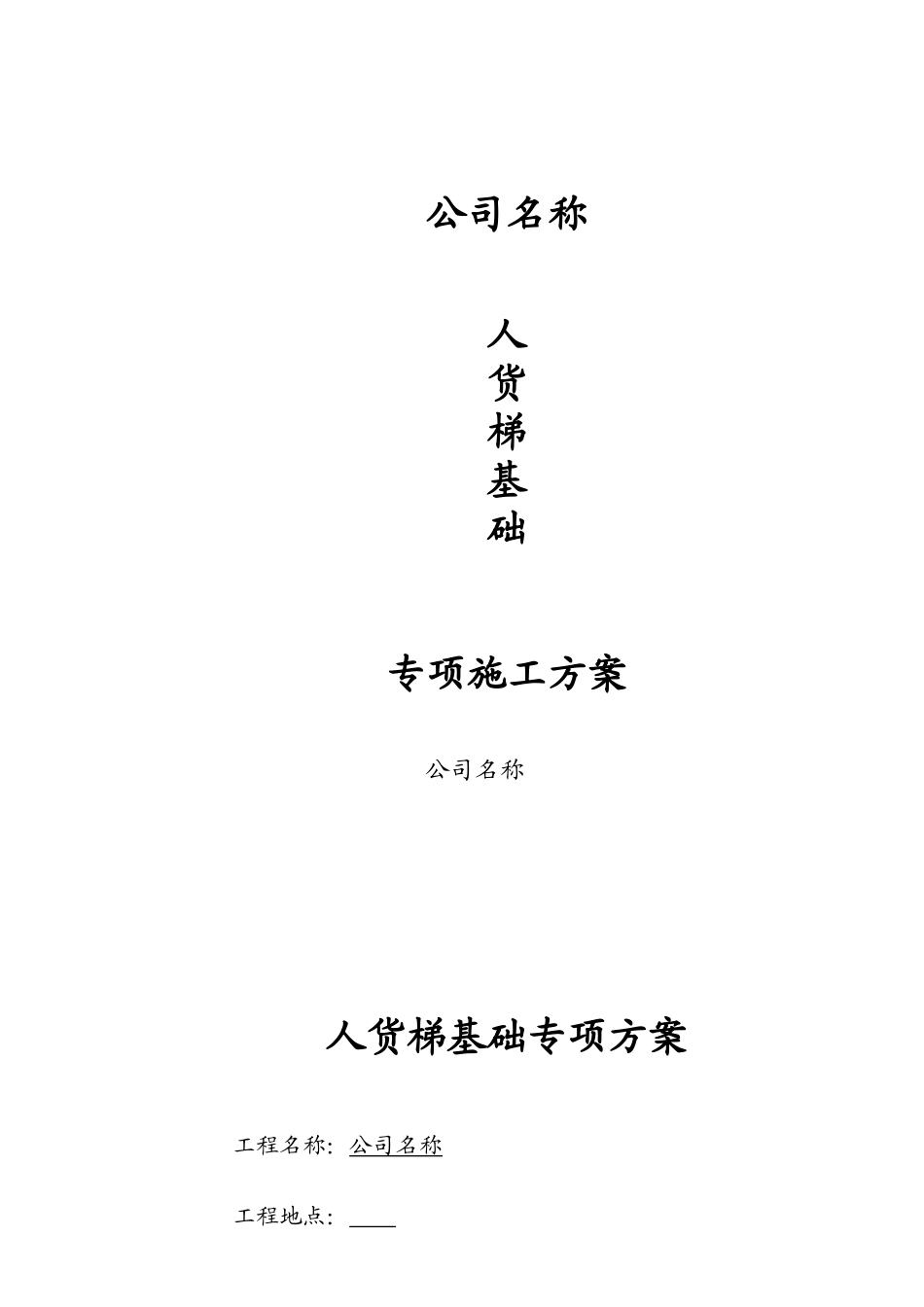

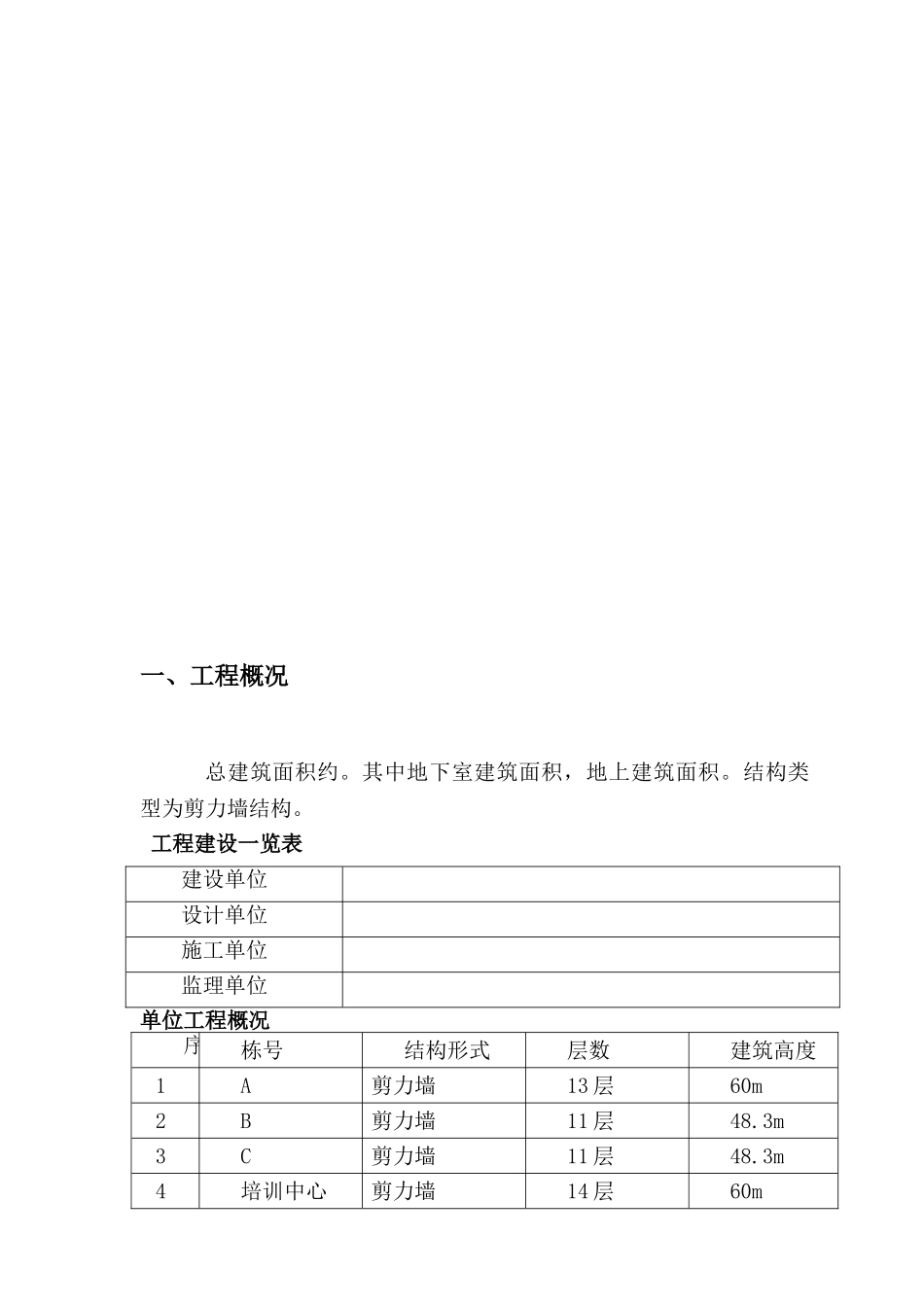

公司名称人货梯基础专项施工方案公司名称人货梯基础专项方案工程名称：公司名称工程地点： 施工单位： 公司名称 编制单位：公司名称 编 制 人： 编制日期： 年 月 日审 核 人：审 批 人： 审批日期： 年 月 日目录一、工程概况................................................4二、计算依据................................................4三、基础的设置..............................................5四、基础计算................................................6五、基础回顶的设置.........................................18六、基础施工...............................................18七、人货梯基础大样附图、人货梯基础定位附图.................19一、工程概况总建筑面积约。其中地下室建筑面积，地上建筑面积。结构类型为剪力墙结构。工程建设一览表建设单位设计单位施工单位监理单位单位工程概况序号栋号结构形式层数建筑高度1A剪力墙13 层60m2B剪力墙11 层48.3m3C剪力墙11 层48.3m4培训中心剪力墙14 层60m5体验中心剪力墙1 层8.3m本工程为抗震设防工程，场地抗震设防烈度按 7 度取值。本建筑场地类别为Ⅱ类，地基基础设计等级为乙级，采纳人工挖孔桩、预应力混凝土管桩基础。二、计算依据（一）人货梯设备概况设备性能：主要技术参数见表项目单位参数额定载重kg2×2000吊笼内尺寸：3×1.3×2.4kg2×2200最大起升高度m150起升速度m/min33连续负载功率kw2×3×15标准节重量kg151标准节长度、规格m650×650×1508mm底层护栏kg1480安装位置：参附图使用高度：A 栋 1#施工电梯安装高度为：65 米、培训中心 4#施工电梯安装高度为：70 米、B 栋 2#、C 栋 3#施工电梯安装高度为：55 米使用时间：2025 年 03 月 1 日～2025 年 3 月 1 日三、基础的设置 1、施工电梯位置图参附图2、地脚螺栓布置图参附图四、基础计算（一）、基础置于地下室底板基础上1.施工升降机基本参数施工升降机型号：SC200/200； 吊笼形式：双吊笼；架设总高度：70m； 标准节长度：1.508m；导轨架截面长：0.65m； 导轨架截面宽：0.65m；标准节重：151kg； 单个吊笼重: 2200kg； 吊笼载重：2000kg；外笼重：1480kg； 其他配件总重量：200kg；2.地基参数3#、施工电梯置于天然基础上、4#电梯基础置于地下室底板基础上3.基础参数基础混凝土强度等级：C30；承台底部长向钢筋：Ф14@150；承台底部短向钢筋：...
