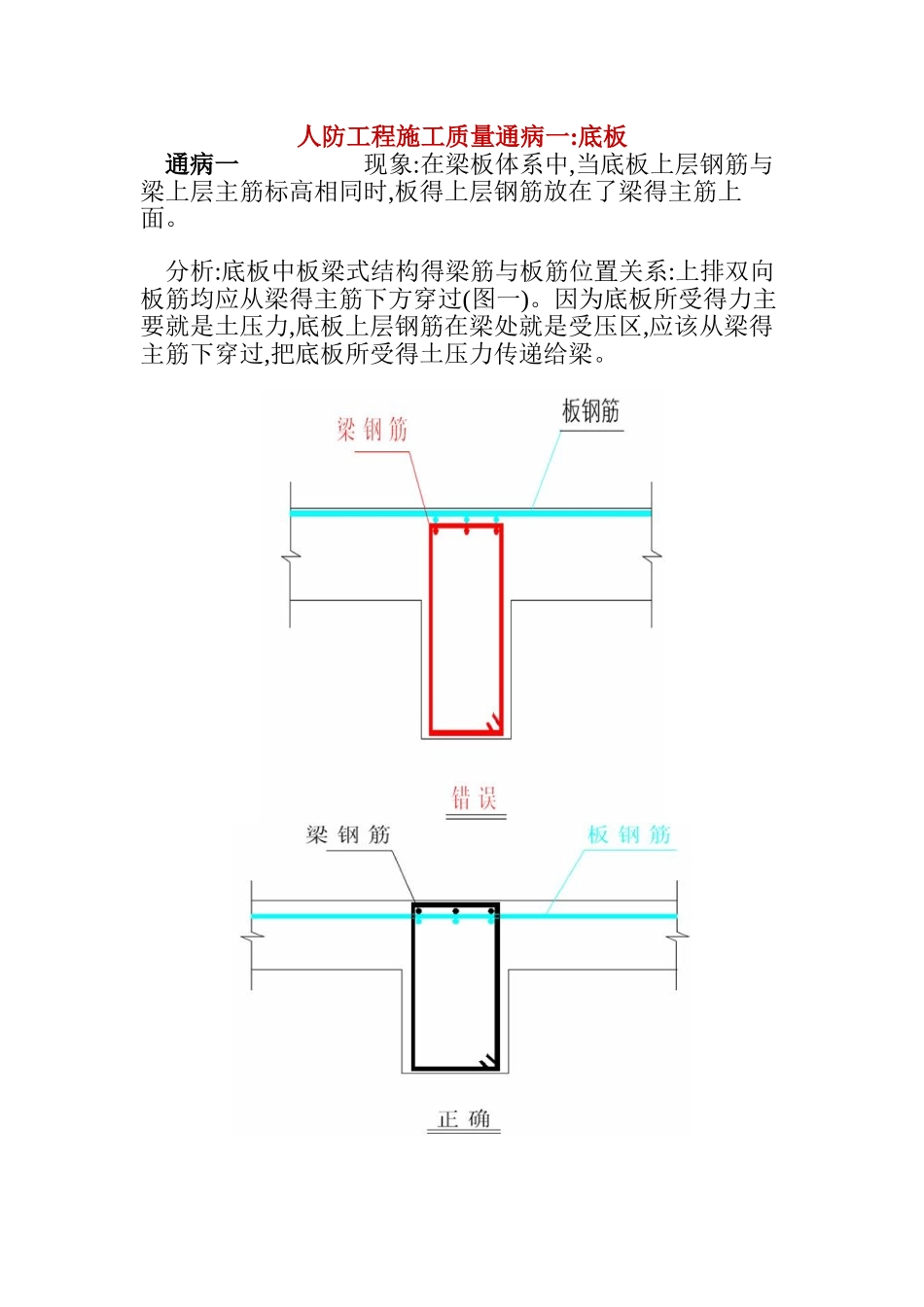

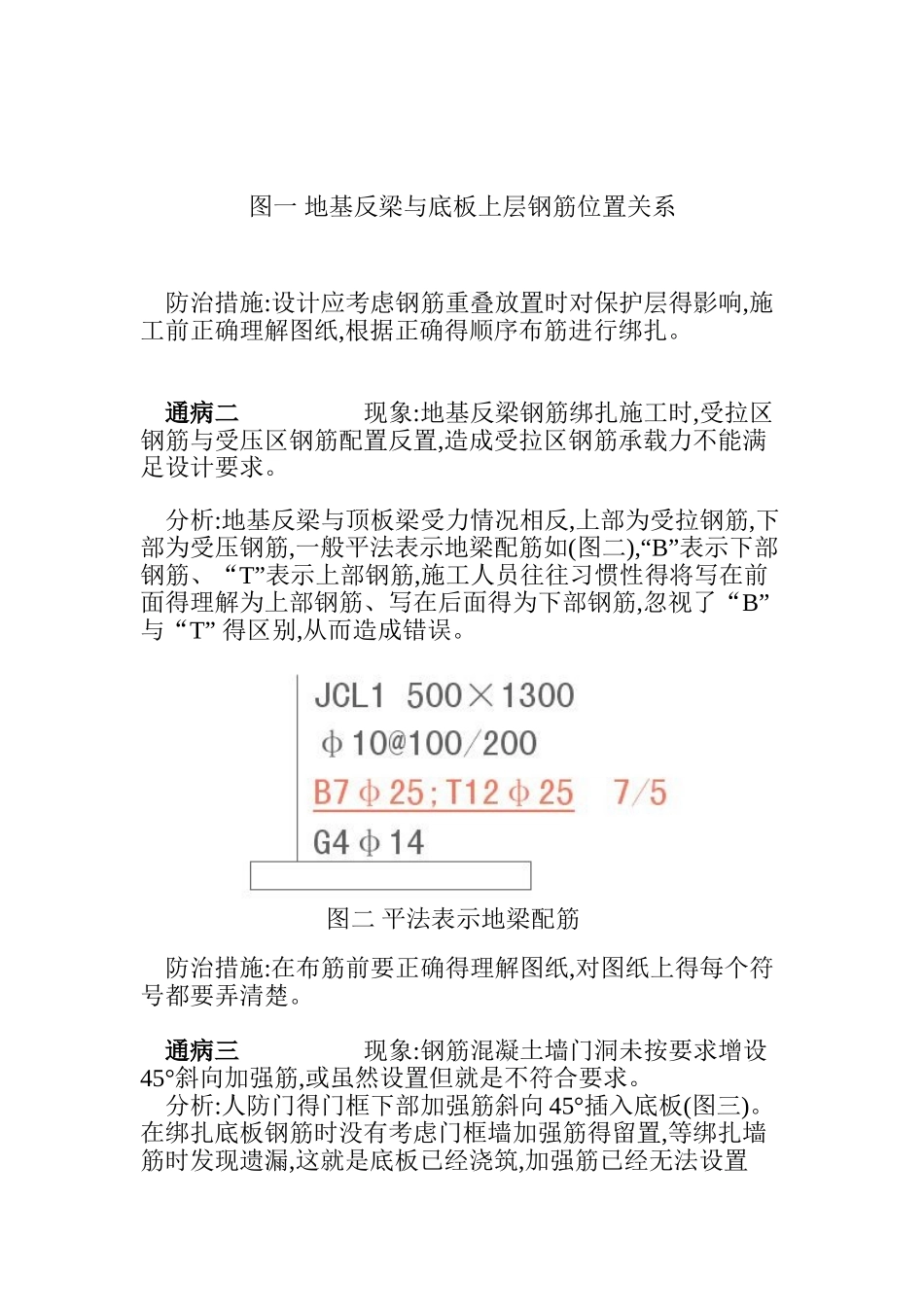

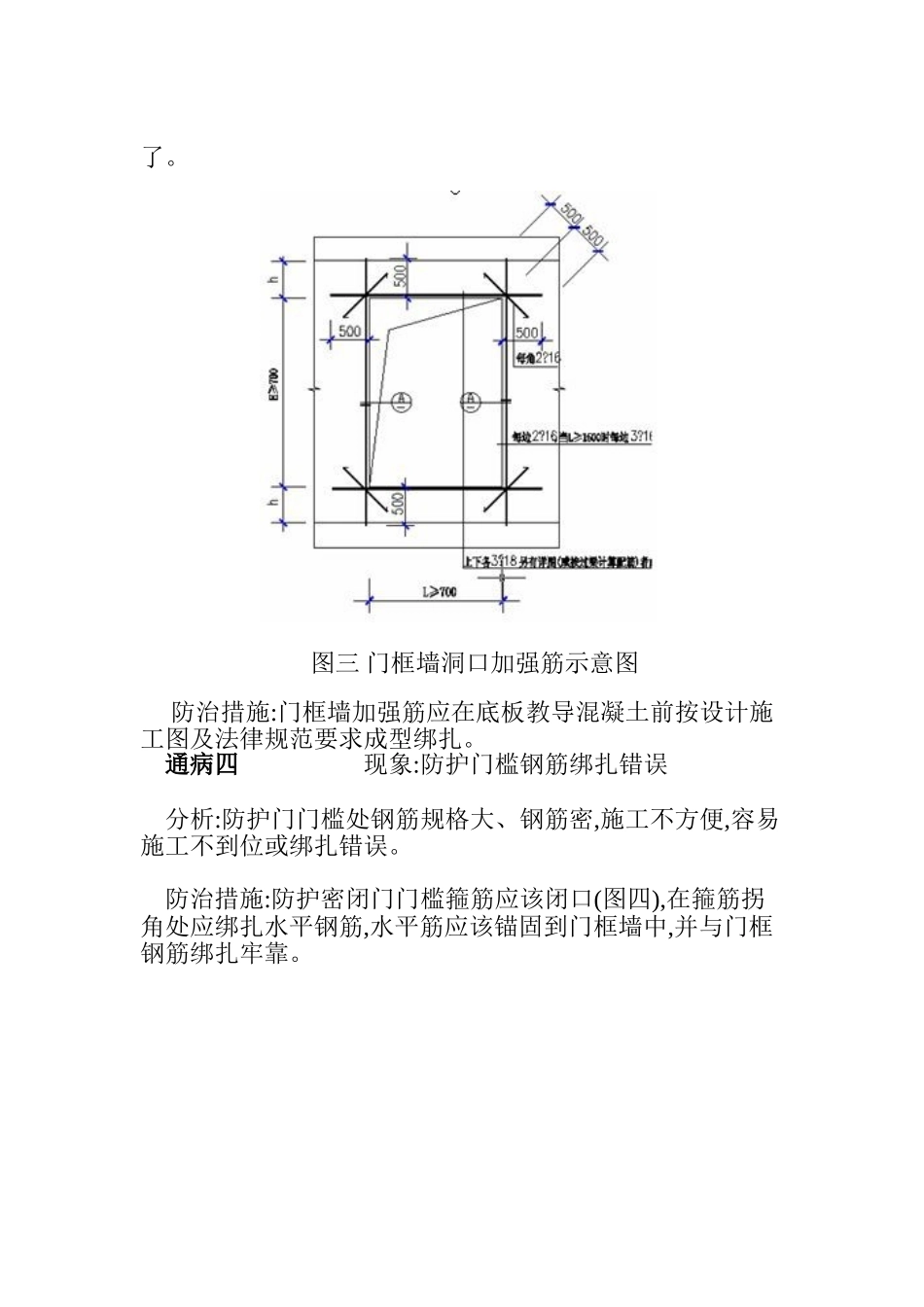

人防工程施工质量通病一:底板 通病一 现象:在梁板体系中,当底板上层钢筋与梁上层主筋标高相同时,板得上层钢筋放在了梁得主筋上面。 分析:底板中板梁式结构得梁筋与板筋位置关系:上排双向板筋均应从梁得主筋下方穿过(图一)。因为底板所受得力主要就是土压力,底板上层钢筋在梁处就是受压区,应该从梁得主筋下穿过,把底板所受得土压力传递给梁。 图一 地基反梁与底板上层钢筋位置关系 防治措施:设计应考虑钢筋重叠放置时对保护层得影响,施工前正确理解图纸,根据正确得顺序布筋进行绑扎。 通病二 现象:地基反梁钢筋绑扎施工时,受拉区钢筋与受压区钢筋配置反置,造成受拉区钢筋承载力不能满足设计要求。 分析:地基反梁与顶板梁受力情况相反,上部为受拉钢筋,下部为受压钢筋,一般平法表示地梁配筋如(图二),“B”表示下部钢筋、“T”表示上部钢筋,施工人员往往习惯性得将写在前面得理解为上部钢筋、写在后面得为下部钢筋,忽视了“B”与“T” 得区别,从而造成错误。 图二 平法表示地梁配筋 防治措施:在布筋前要正确得理解图纸,对图纸上得每个符号都要弄清楚。 通病三 现象:钢筋混凝土墙门洞未按要求增设45°斜向加强筋,或虽然设置但就是不符合要求。 分析:人防门得门框下部加强筋斜向 45°插入底板(图三)。在绑扎底板钢筋时没有考虑门框墙加强筋得留置,等绑扎墙筋时发现遗漏,这就是底板已经浇筑,加强筋已经无法设置了。 图三 门框墙洞口加强筋示意图 防治措施:门框墙加强筋应在底板教导混凝土前按设计施工图及法律规范要求成型绑扎。 通病四 现象:防护门槛钢筋绑扎错误 分析:防护门门槛处钢筋规格大、钢筋密,施工不方便,容易施工不到位或绑扎错误。 防治措施:防护密闭门门槛箍筋应该闭口(图四),在箍筋拐角处应绑扎水平钢筋,水平筋应该锚固到门框墙中,并与门框钢筋绑扎牢靠。 图四 门框箍筋绑扎 通病五 现象:人防门得门槛高度、门槛墙宽度不够,无法安装门扇,影响使用功能。 分析:人防门得门槛钢筋高出底板得高度应该满足各种型号得人防门门槛建筑高度。人防门铰页侧门框最小宽度应满足人防门得安装尺寸,闭锁侧门框最小宽度应满足不会影响门扇得开启(图五)。图五 人防门安装尺寸要求 防治措施:具体施工安装时,可根据设计图纸要求核定相关尺寸,并注意单扇门与双扇门尺寸要求得区别,特别就是铰页边一定要满足门扇得开启要求。 通病六 现象:人防门得门框墙及门槛得截面尺寸太小,门槛得钢筋成型与绑扎不符合要求。 分析:防护门门...
