仓库雨淋系统环状格栅管网图纸及计算书VIP专享

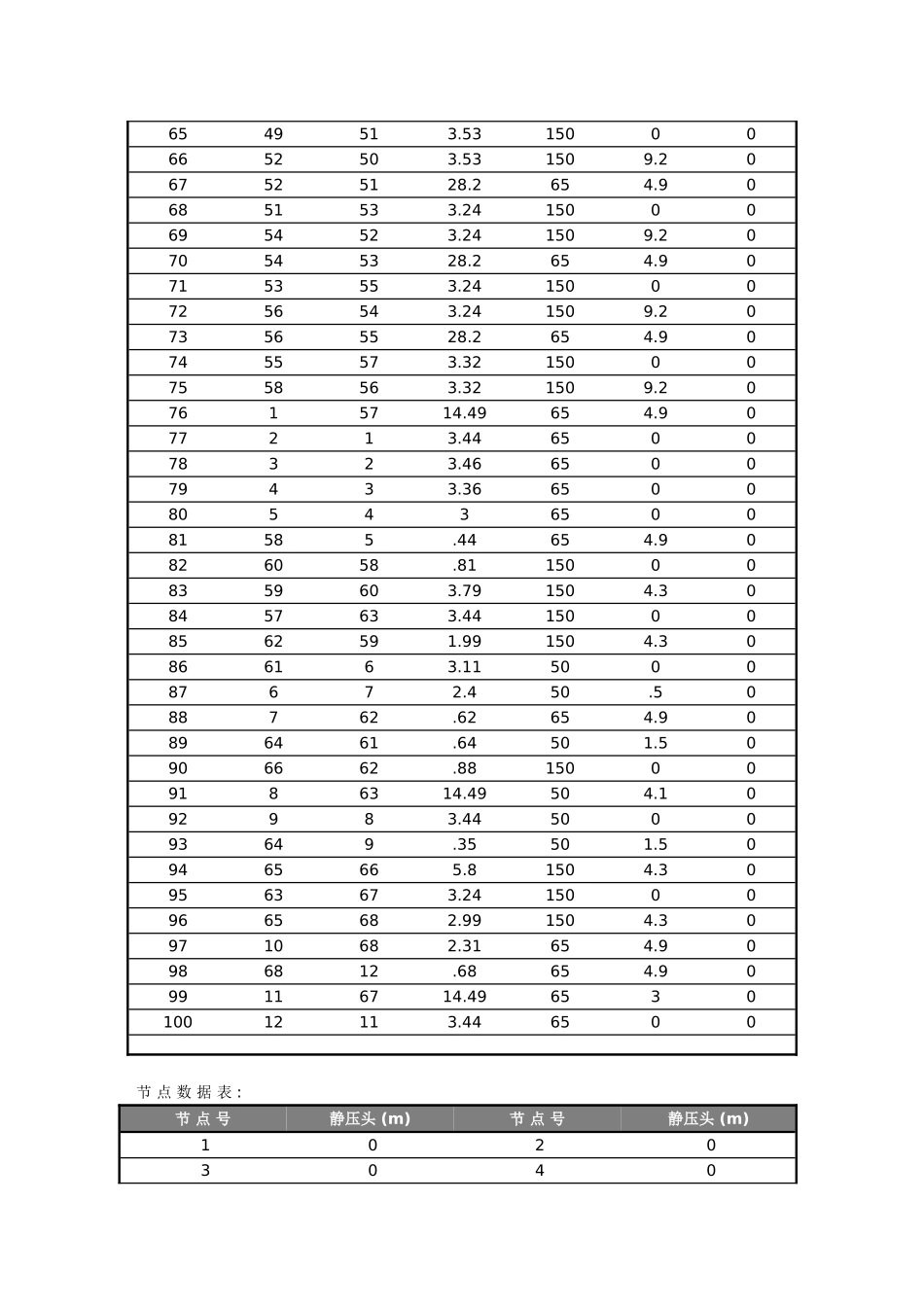

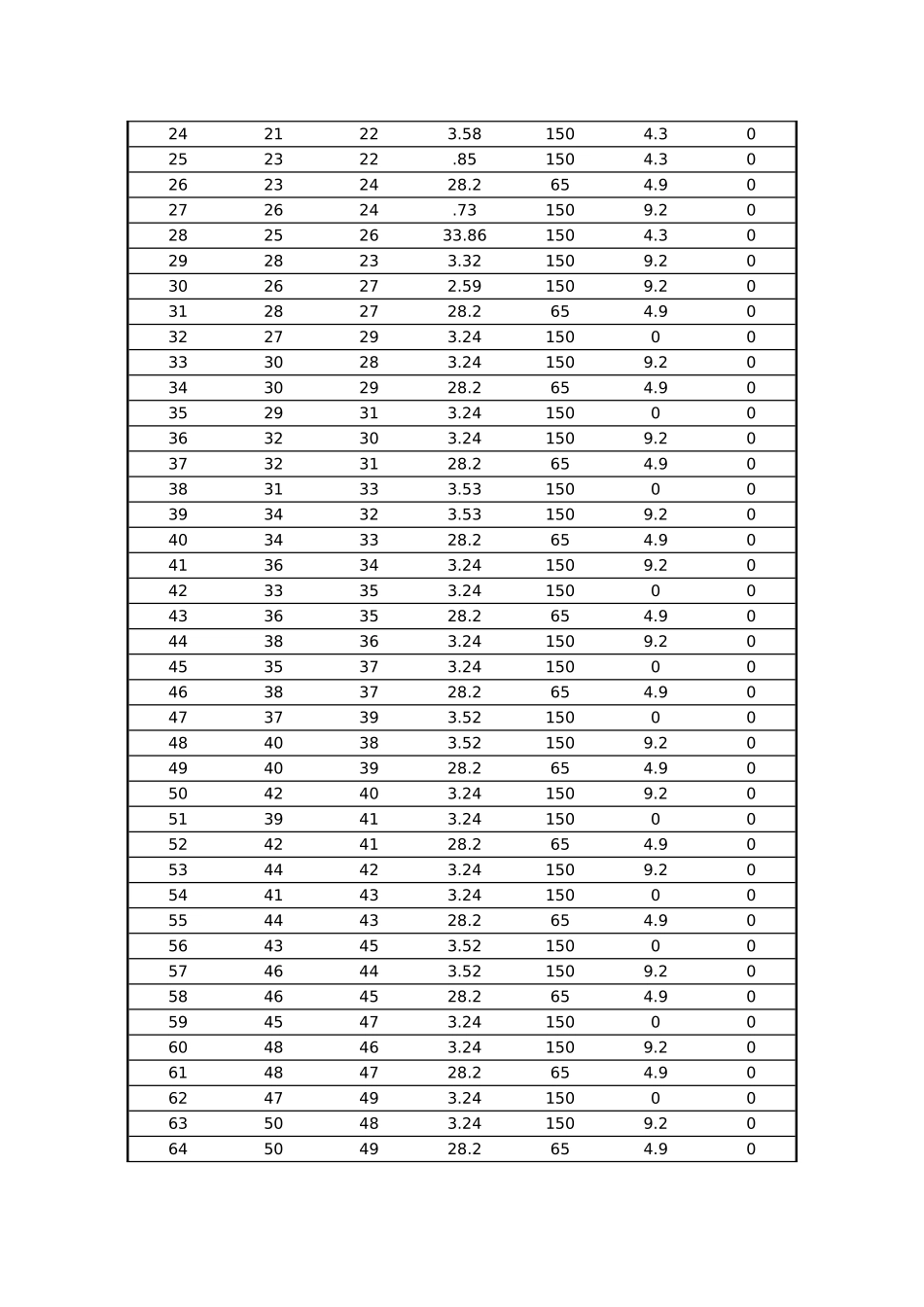

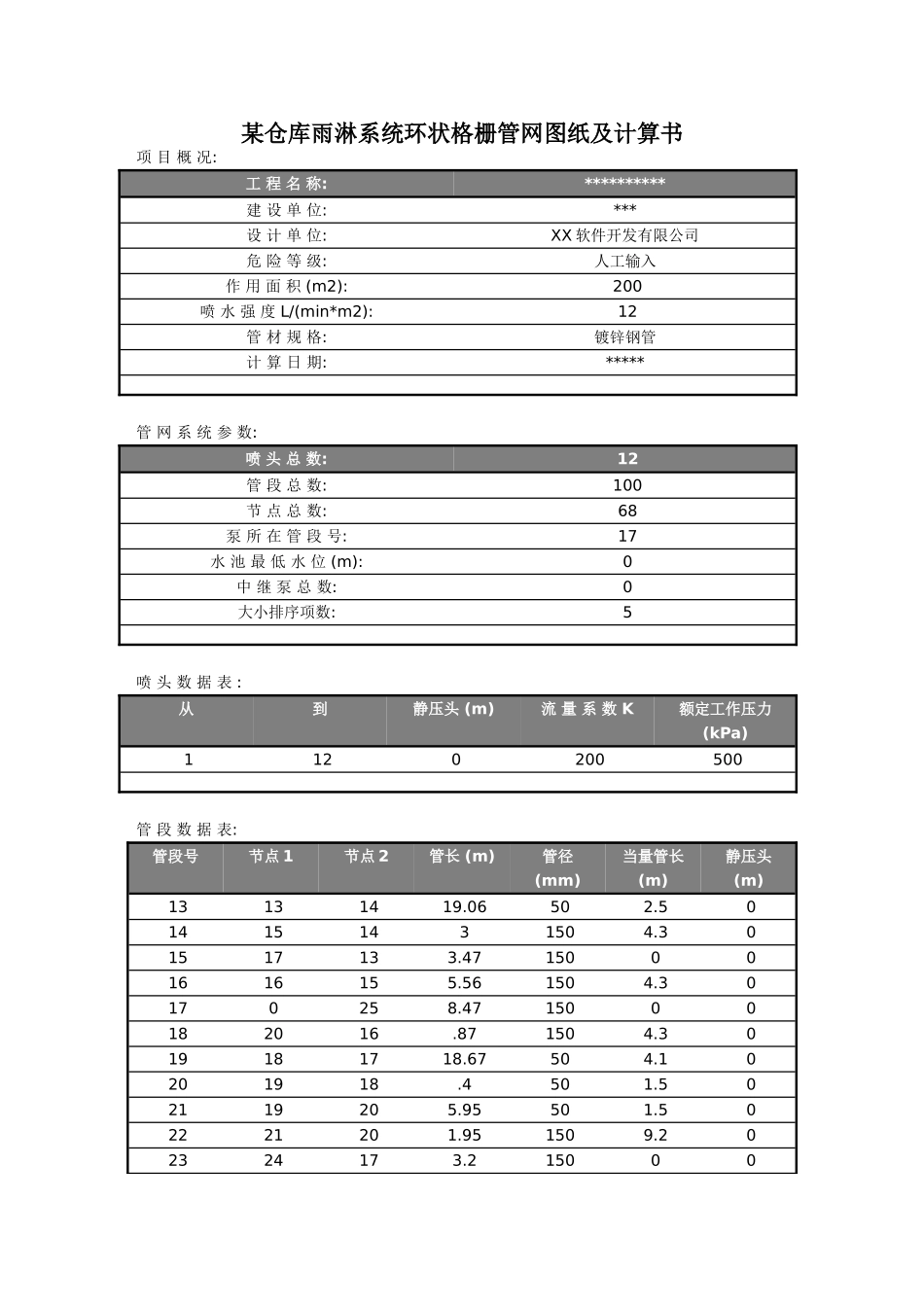

某仓库雨淋系统环状格栅管网图纸及计算书项 目 概 况:工 程 名 称:**********建 设 单 位:***设 计 单 位:XX 软件开发有限公司危 险 等 级:人工输入作 用 面 积 (m2): 200 喷 水 强 度 L/(min*m2): 12 管 材 规 格:镀锌钢管计 算 日 期:*****管 网 系 统 参 数:喷 头 总 数: 12 管 段 总 数: 100 节 点 总 数: 68 泵 所 在 管 段 号: 17 水 池 最 低 水 位 (m): 0 中 继 泵 总 数: 0 大小排序项数: 5 喷 头 数 据 表 :从到静压头 (m)流 量 系 数 K额定工作压力 (kPa) 1 12 0 200 500 管 段 数 据 表:管段号节点 1节点 2管长 (m)管径 (mm)当量管长 (m)静压头 (m) 13 13 14 19.06 50 2.5 0 14 15 14 3 150 4.3 0 15 17 13 3.47 150 0 0 16 16 15 5.56 150 4.3 0 17 0 25 8.47 150 0 0 18 20 16 .87 150 4.3 0 19 18 17 18.67 50 4.1 0 20 19 18 .4 50 1.5 0 21 19 20 5.95 50 1.5 0 22 21 20 1.95 150 9.2 0 23 24 17 3.2 150 0 0 24 21 22 3.58 150 4.3 0 25 23 22 .85 150 4.3 0 26 23 24 28.2 65 4.9 0 27 26 24 .73 150 9.2 0 28 25 26 33.86 150 4.3 0 29 28 23 3.32 150 9.2 0 30 26 27 2.59 150 9.2 0 31 28 27 28.2 65 4.9 0 32 27 29 3.24 150 0 0 33 30 28 3.24 150 9.2 0 34 30 29 28.2 65 4.9 0 35 29 31 3.24 150 0 0 36 32 30 3.24 150 9.2 0 37 32 31 28.2 65 4.9 0 38 31 33 3.53 150 0 0 39 34 32 3.53 150 9.2 0 40 34 33 28.2 65 4.9 0 41 36 34 3.24 150 9.2 0 42 33 35 3.24 150 0 0 43 36 35 28.2 65 4.9 0 44 38 36 3.24 150 9.2 0 45 35 37 3.24 150 0 0 46 38 37 28.2 65 4.9 0 47 37 39 3.52 150 0 0 48 40 38 3.52 150 9.2 0 49 40 39 28.2 65 4.9 0 50 42 40 3.24 150 9.2 0 51 39 41 3.24 150 0 0 52 42 41 28.2 65 4.9 0 53 44 42 3.24 150 9.2 0 54 41 43 3.24 150 0 0 55 44 43 28.2 65 4.9 0 56 43 45 3.52 150 0 0 57 46 44 3.52 150 9.2 0 58 46 45 28.2 65...
