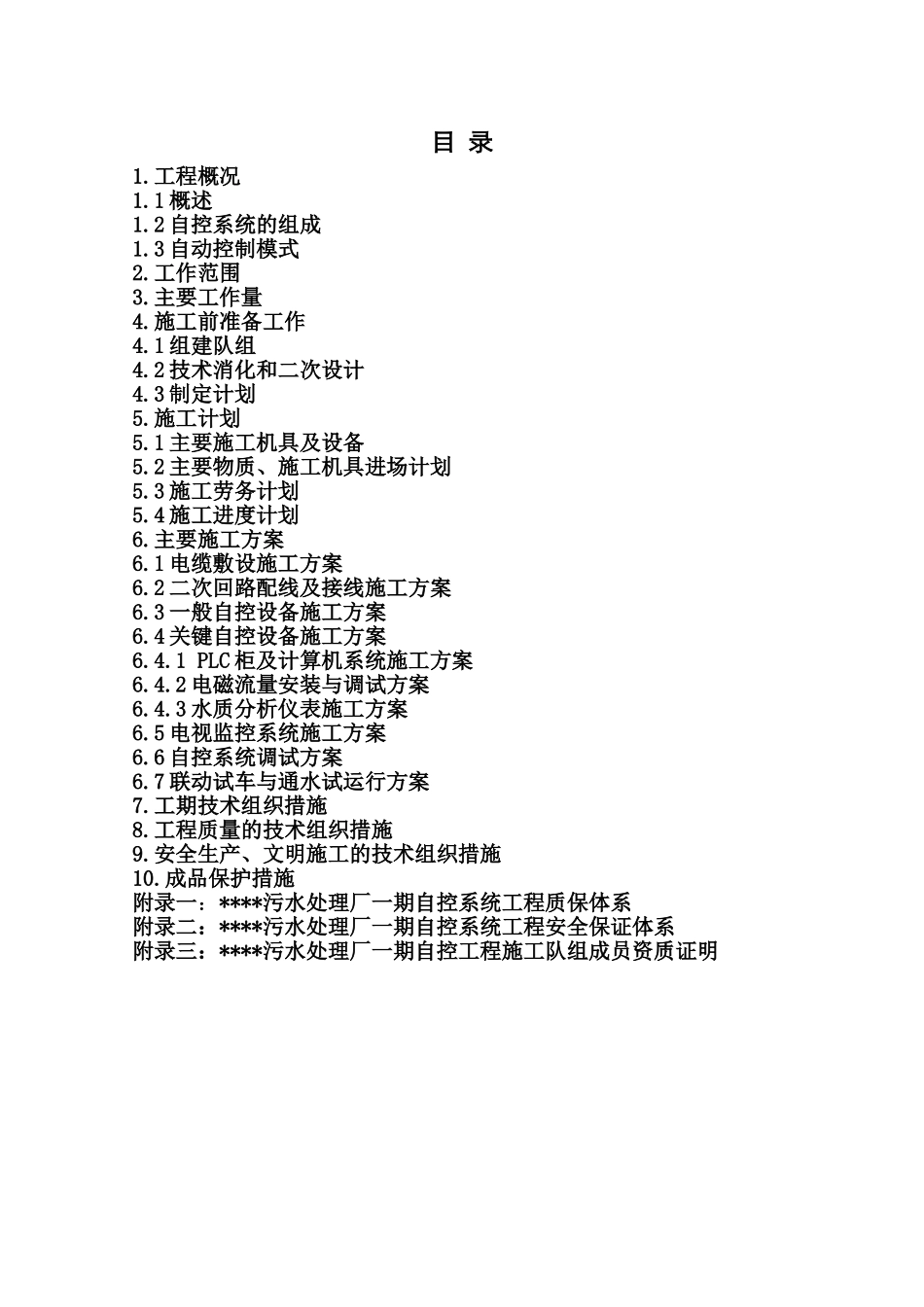

目 录1.工程概况1.1 概述1.2 自控系统的组成1.3 自动控制模式2.工作范围3.主要工作量4.施工前准备工作4.1 组建队组4.2 技术消化和二次设计4.3 制定计划5.施工计划5.1 主要施工机具及设备5.2 主要物质、施工机具进场计划5.3 施工劳务计划5.4 施工进度计划6.主要施工方案6.1 电缆敷设施工方案6.2 二次回路配线及接线施工方案6.3 一般自控设备施工方案6.4 关键自控设备施工方案6.4.1 PLC 柜及计算机系统施工方案6.4.2 电磁流量安装与调试方案6.4.3 水质分析仪表施工方案6.5 电视监控系统施工方案6.6 自控系统调试方案6.7 联动试车与通水试运行方案7.工期技术组织措施8.工程质量的技术组织措施9.安全生产、文明施工的技术组织措施10.成品保护措施附录一：****污水处理厂一期自控系统工程质保体系附录二：****污水处理厂一期自控系统工程安全保证体系附录三：****污水处理厂一期自控工程施工队组成员资质证明1.工程概况1.1 概述****污水处理厂设计规模为日处理污水 20 万吨。整个自控系统所实施的是一个具有集中监视和调度功能的、具有数字化、分布数据传输、多种显示方式的自控系统。****污水处理工程采纳 A/O 法生物处理工艺，污水处理过程中产生的污泥经污泥消化处理后，采纳浓缩脱水处理后外。工艺流程如下： 回流污泥排放 脱磷处理剩余污泥 外运1.2 系统的组成1.2.1 自控系统****污水处理厂自控系统采纳“集中监控与管理，分散控制”的集散型系统。由中控室计算机和总变电室、分变电室、脱水机房、鼓风机房四个现场控制分站组成实时工业控制网。整个集散系统由两个层次构成。中央监控站：中央监控站由中央监控计算机、服务器、模拟屏、全厂工业电视监视系统组成。在中控室设置的中央监控计算机主要完成对污水厂的管理、调度、集中操作、监视、系统功能组态、控制参数在线修改和设置、记录、报表生成及打印、故障报警及打印功能。通过彩色显示器可直观地显示全厂各工艺流程的实时工况、各工艺参数的趋势画面，使操作人员及时掌握全厂运行情况。两台计算机互为热备。中控室计算机不但能对下属分站下达调度命令和全局数据，还能直接操作现场设备。就地控制的自动控制程序能根据来自中控室的指令和全局数据结合现场设备的具体情况来自动控制本站的现场设备操作人员也可以通过操作员终端直接控制现场设备。如中控室监控计算机出现故障各现场分站仍能独立和稳定的工作。现场控制分站：现场控制分站采纳可编程控制器 PLC...
