会展中心电气系统调试方案

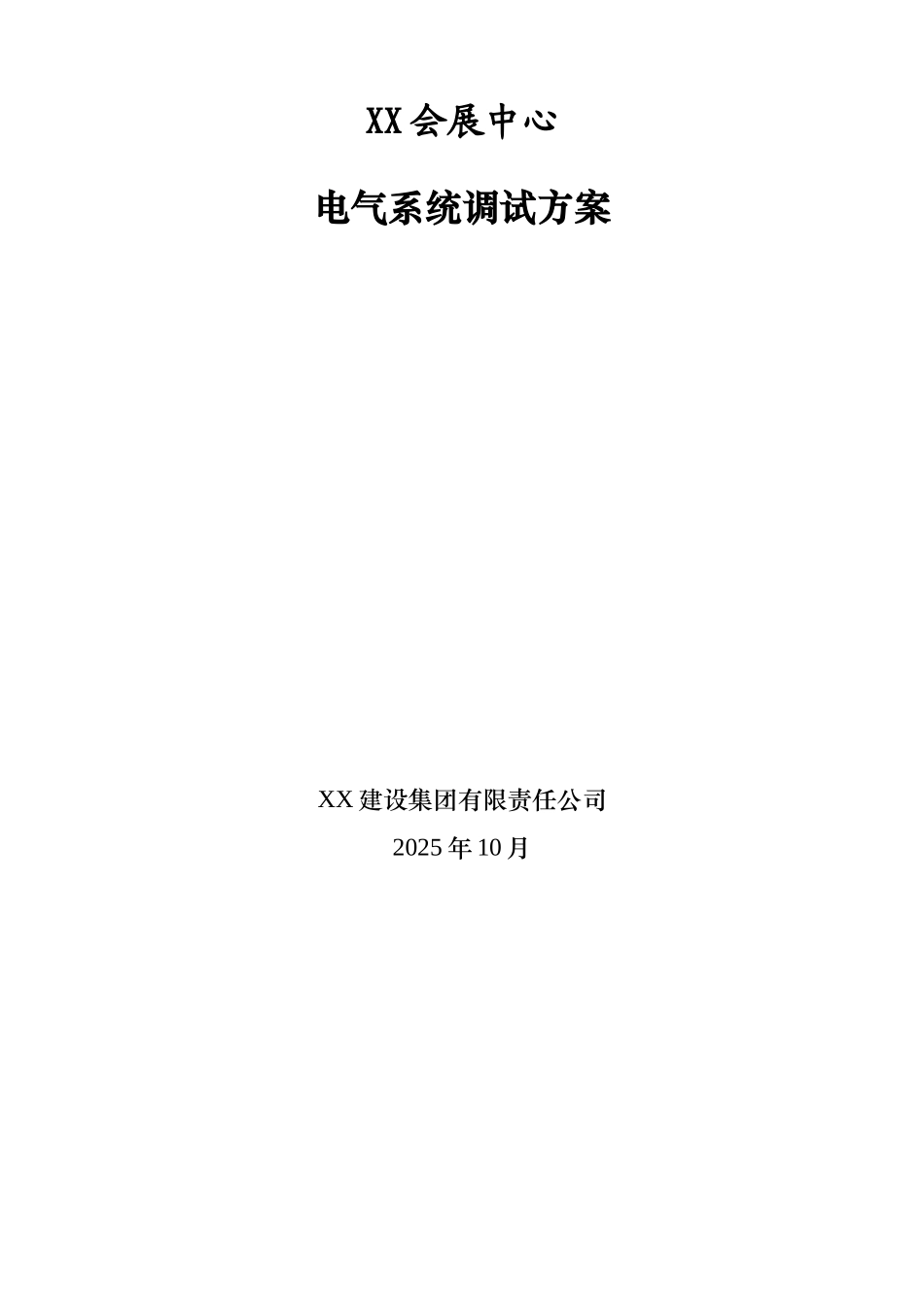

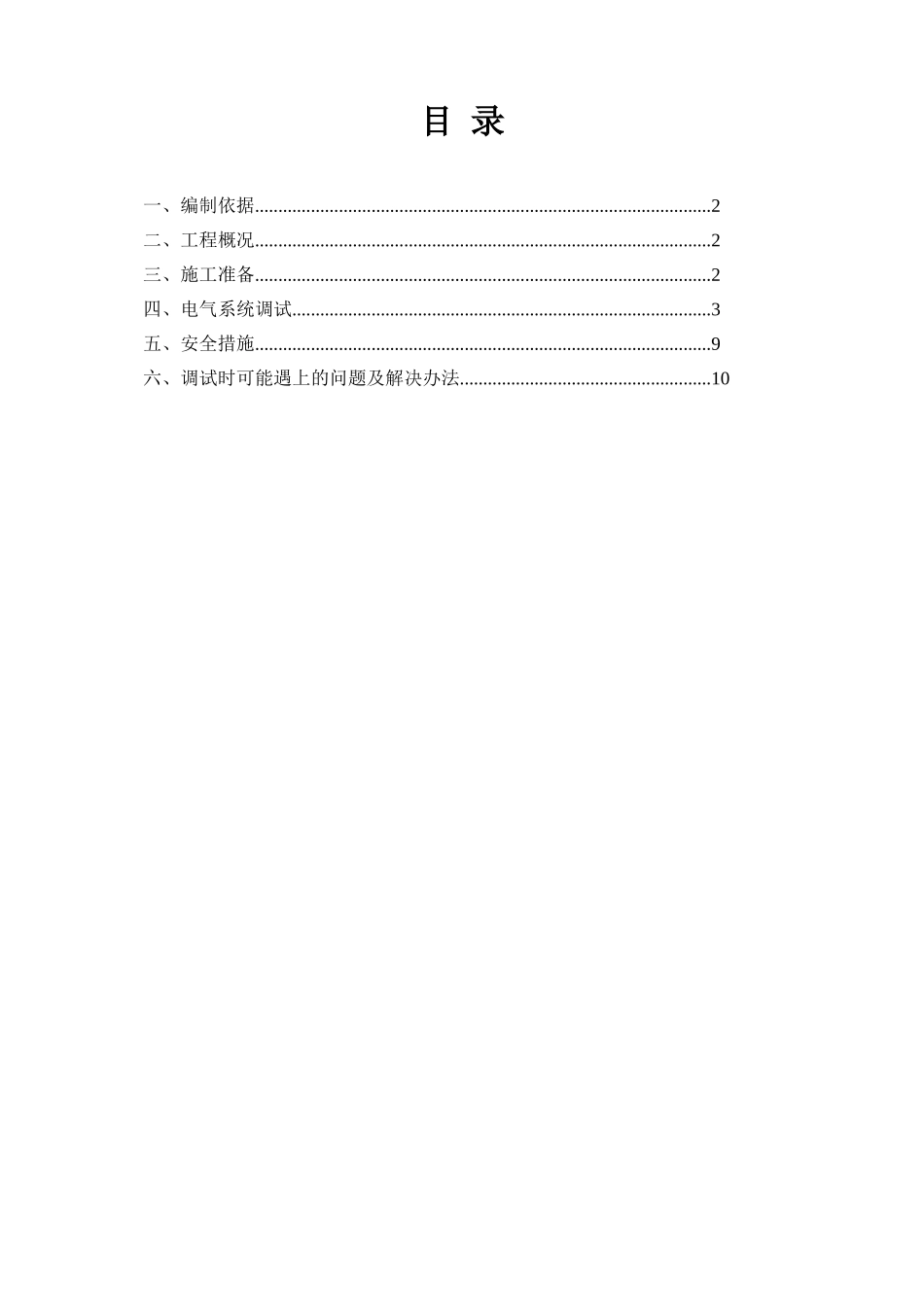

XX 会展中心电气系统调试方案XX 建设集团有限责任公司2025 年 10 月目 录一、编制依据..................................................................................................2二、工程概况..................................................................................................2三、施工准备..................................................................................................2四、电气系统调试..........................................................................................3五、安全措施..................................................................................................9六、调试时可能遇上的问题及解决办法......................................................10一、编制依据1、《建筑电气工程施工质量验收法律规范》（GB50303-2025）2 、 《 电 气 装 置 安 装 工 程 盘 、 柜 及 二 次 回 路 接 线 施 工 及 验 收 法 律 规范》GB50171-923、《电气装置安装工程低压电器施工及验收法律规范》（GB50254-96）4、业主提供的设计施工图二、工程概况本工程共设四个变电所，设于地下层和一层。1#变电所负责 1 区、2 区展厅和相关辅助用房的照明，动力和空调风机等负荷的供电。2#变电所负责 4 区、5 区展厅和相关辅助用房的照明，动力和空调风机等负荷的供电。3#变电所负责办证楼、3 区展厅和相关辅助用房的照明，动力和空调风机等负荷的供电。4#变电所负责序厅和相关辅助用房的照明，动力和空调风机等负荷的供电。至大容量设备，重要负荷的低压配电方式均采纳放射式，至一般设备的配电方式采纳放射与树干混合配电方式。 低压分消防与非消防两个配电系统，在火警时可在低压屏上手动及消防中心远动操作切除空调及有关非消防电源,以保证消防系统正常工作。 消防设备，重要机房及重要负荷的配电采纳引自不同变压器的母线段双回路供电，末端自投自复。各楼层的动力,照明,空调电源分别由设在各楼层强电竖井内相应动力、照明、空调总配电箱引出。本项目的防雷类别属于第二类。为防直击雷，屋顶设避雷带、避雷针作防雷保护，利用柱内外侧≥Φ16 二根主筋，焊接连通做避雷引下线。避雷引下线平均间距不大于 18 米，引下线下端与接地装置焊接连通。 突出屋面所有金属物件均须与屋面避雷带可靠焊接连通。建筑物屋...
