传统活性污泥法课程设计VIP专享

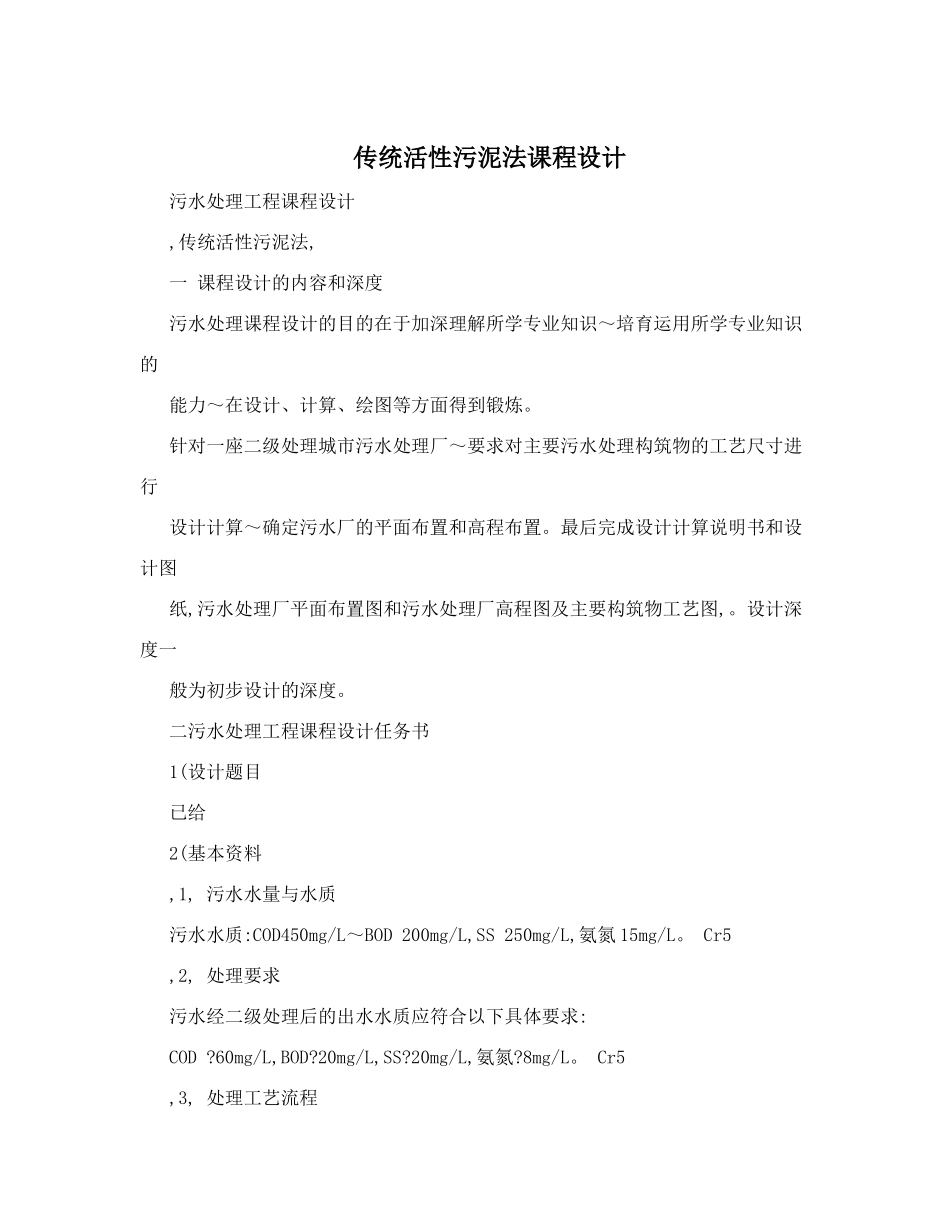

传统活性污泥法课程设计污水处理工程课程设计 ,传统活性污泥法, 一 课程设计的内容和深度 污水处理课程设计的目的在于加深理解所学专业知识～培育运用所学专业知识的能力～在设计、计算、绘图等方面得到锻炼。 针对一座二级处理城市污水处理厂～要求对主要污水处理构筑物的工艺尺寸进行设计计算～确定污水厂的平面布置和高程布置。最后完成设计计算说明书和设计图纸,污水处理厂平面布置图和污水处理厂高程图及主要构筑物工艺图,。设计深度一般为初步设计的深度。 二污水处理工程课程设计任务书 1(设计题目 已给 2(基本资料 ,1, 污水水量与水质 污水水质:COD450mg/L～BOD 200mg/L,SS 250mg/L,氨氮 15mg/L。 Cr5,2, 处理要求 污水经二级处理后的出水水质应符合以下具体要求: COD ?60mg/L,BOD?20mg/L,SS?20mg/L,氨氮?8mg/L。 Cr5,3, 处理工艺流程 污水拟采纳传统活性污泥工艺处理～具体流程如下: 污水?分流闸井?格栅间?污水泵房?出水井?计量槽? 沉砂池?初沉池?曝气池?二沉池?消毒池?出水 ? 回流泵 ??污泥浓缩?污泥消化?污泥脱水 ,4, 气象与水文资料 风向:多年主导风向为北北东风, 气温:最冷月平均为-3.5?, 最热月平均为 32.5?, 极端气温～最高为 41.9?～最低为-17.6?～ 最大冻土深度为 0.18m, 水文:降水量多年平均为每年 728mm; 地下水水位～地面下 5-6m。 ,5, 厂区地形 平均地面标高为 54.5m。 3. 设计内容 ?对工艺构筑物选型作说明, ?主要处理设施,格栅、沉砂池、初沉池、曝气池～二沉池～接触消毒池,的工艺计算, ?污水处理厂平面和高程布置。 4. 设计成果 ?设计计说明书一份, ?设计图纸:污水厂平面图一张,污水处理高程图一张,曝气池或二沉池设计图一张。 三、污水处理工程课程设计指导书 1～ 总体要求 ?在设计过程中～要发挥独立思考独立工作的能力, ?本课程设计的重点训练～是污水处理主要构筑物的设计计算和总体布置; ?课程设计不要求对设计方案作比较～处理构筑物选型说明～按其特点特征加以说明; ?设计计算说明书～应内容完整,包括计算草图,～简明扼要～文句通顺～字迹端正。设计图纸应按标准绘制～内容完整～主次分明。 2～ 设计要点 ,1, 污水处理设施设计一般规定 ?该市排水系统为合流制～污水流量总变化系数见排水设计法律规范～截流雨季污水经初沉可直接排入水体; ?处理构筑物流量:曝气池之前～各种构筑物按最大日最大时流量设计;曝气池之后,包括曝气池,～构筑物按平...
