位移及沉降作业指导书

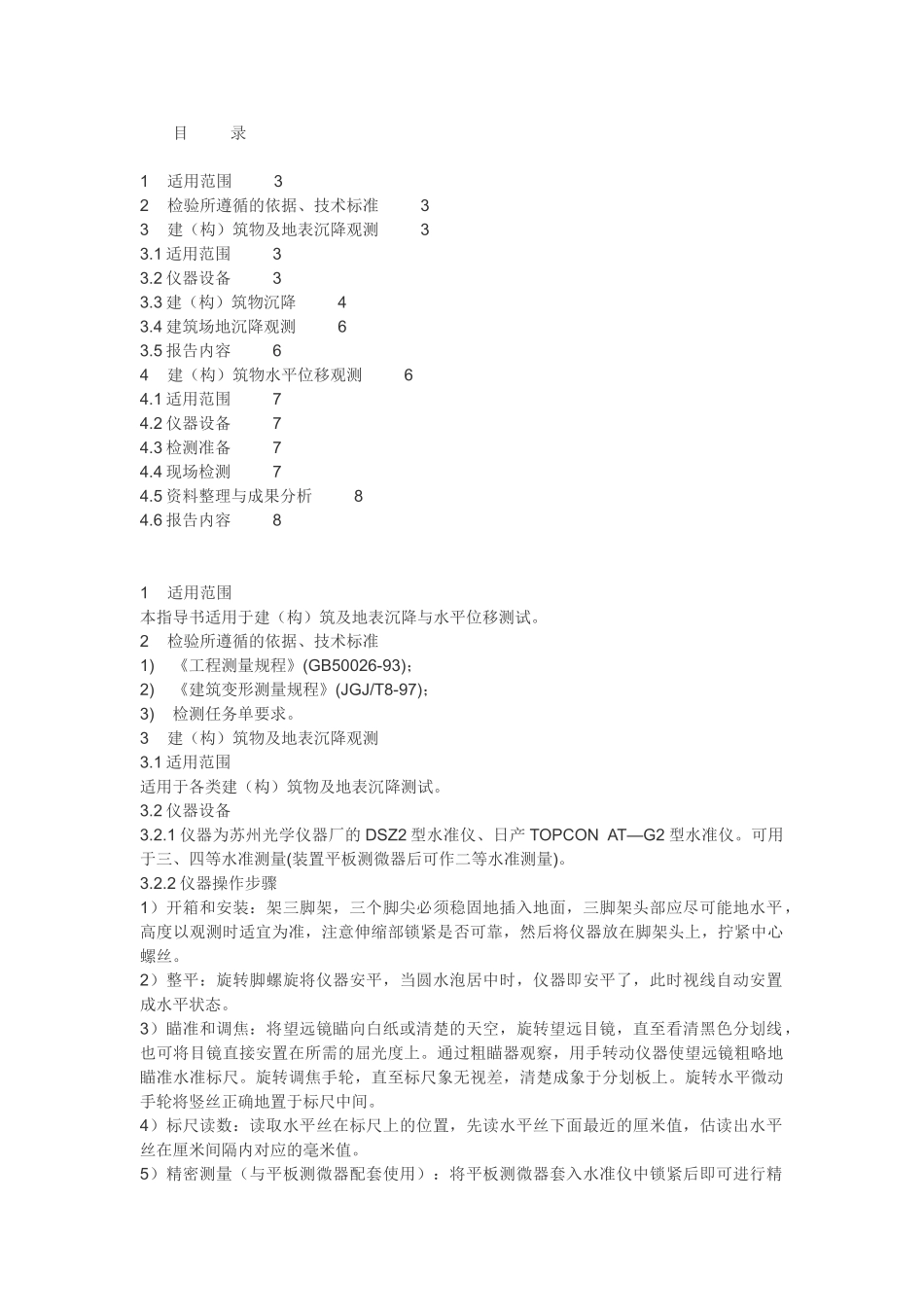

目 录1 适用范围 32 检验所遵循的依据、技术标准 33 建（构）筑物及地表沉降观测 33.1 适用范围 33.2 仪器设备 33.3 建（构）筑物沉降 43.4 建筑场地沉降观测 63.5 报告内容 64 建（构）筑物水平位移观测 64.1 适用范围 74.2 仪器设备 74.3 检测准备 74.4 现场检测 74.5 资料整理与成果分析 84.6 报告内容 81 适用范围本指导书适用于建（构）筑及地表沉降与水平位移测试。2 检验所遵循的依据、技术标准1) 《工程测量规程》(GB50026-93)；2) 《建筑变形测量规程》(JGJ/T8-97)；3) 检测任务单要求。3 建（构）筑物及地表沉降观测3.1 适用范围适用于各类建（构）筑物及地表沉降测试。3.2 仪器设备3.2.1 仪器为苏州光学仪器厂的 DSZ2 型水准仪、日产 TOPCON AT—G2 型水准仪。可用于三、四等水准测量(装置平板测微器后可作二等水准测量)。3.2.2 仪器操作步骤1）开箱和安装：架三脚架，三个脚尖必须稳固地插入地面，三脚架头部应尽可能地水平，高度以观测时适宜为准，注意伸缩部锁紧是否可靠，然后将仪器放在脚架头上，拧紧中心螺丝。2）整平：旋转脚螺旋将仪器安平，当圆水泡居中时，仪器即安平了，此时视线自动安置成水平状态。3）瞄准和调焦：将望远镜瞄向白纸或清楚的天空，旋转望远目镜，直至看清黑色分划线，也可将目镜直接安置在所需的屈光度上。通过粗瞄器观察，用手转动仪器使望远镜粗略地瞄准水准标尺。旋转调焦手轮，直至标尺象无视差，清楚成象于分划板上。旋转水平微动手轮将竖丝正确地置于标尺中间。4）标尺读数：读取水平丝在标尺上的位置，先读水平丝下面最近的厘米值，估读出水平丝在厘米间隔内对应的毫米值。5）精密测量（与平板测微器配套使用）：将平板测微器套入水准仪中锁紧后即可进行精密水准测量。旋转测微手轮，使分划板楔形丝与因瓦标尺上最近的厘米格值重合，厘米值直接从标尺上读取，毫米值从测微器的测微尺上读取，两者相加即得观测值。3.2.3 仪器的保养1）清洁：将漆面擦试洁净，吹去镜片上的灰尘，然后用洁净的脱脂棉小心擦净镜片，必要时，可蘸少许纯酒精，切勿用如油、汽油或水等液体，不可用手触摸镜片！擦试湿的仪器要使其充分干透，切勿将湿仪器存放在包装箱内！保持包装箱内外清洁，要常常清扫并保持干燥。2）贮存：长期存放时，将仪器从包装箱内取出，以便空气流通，防止镜头生霉。贮存必须防尘，空气流通，低湿度。3）运输：长途运输应将仪器装入有泡沫塑料垫的...
