住宅型水源热泵系统设计方案

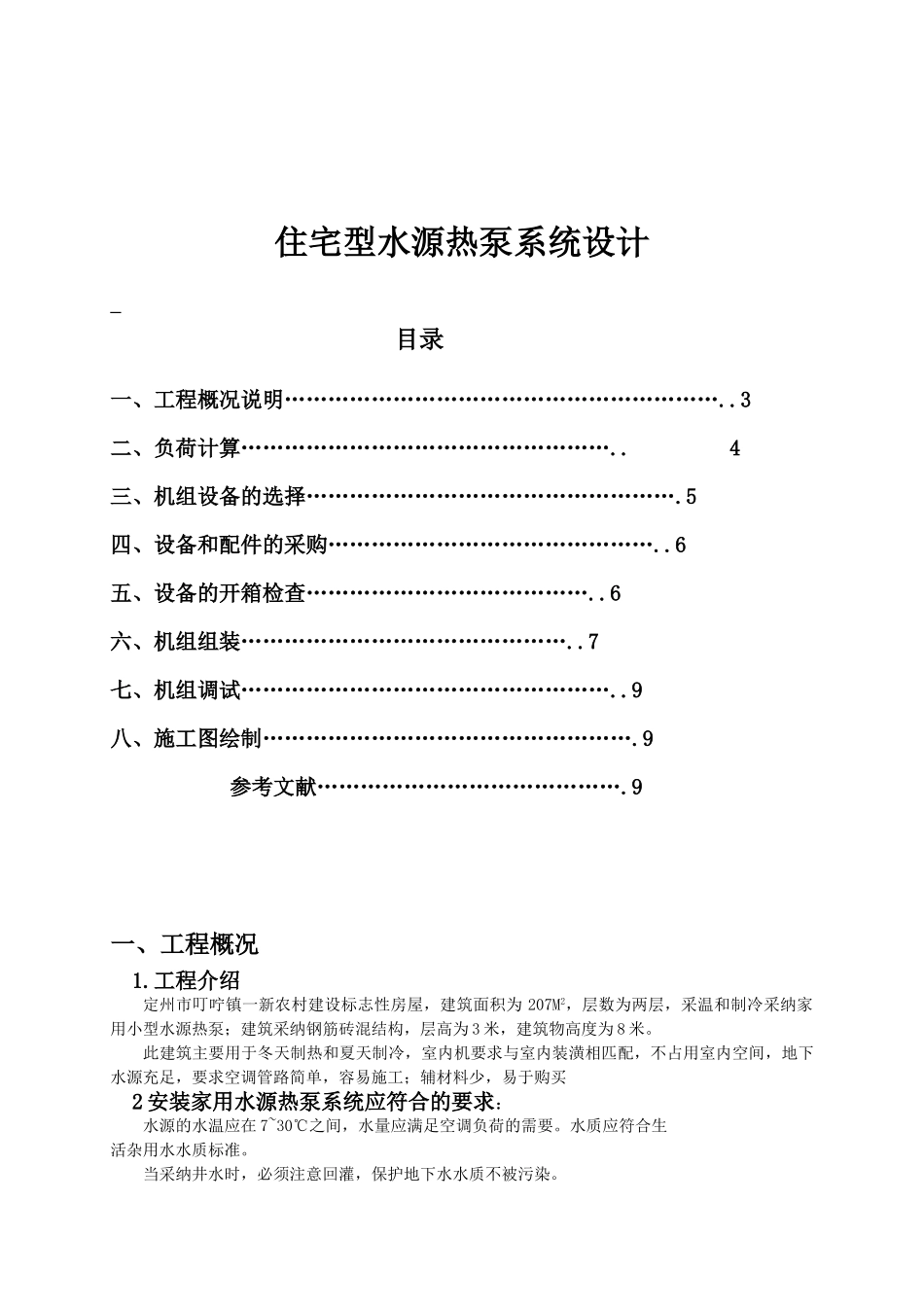

住宅型水源热泵系统设计 目录一、工程概况说明……………………………………………………..3 二、负荷计算…………………………………………….. 4三、机组设备的选择…………………………………………….5四、设备和配件的采购………………………………………..6五、设备的开箱检查…………………………………..6六、机组组装………………………………………..7七、机组调试……………………………………………..9八、施工图绘制…………………………………………….9 参考文献…………………………………….9一、工程概况1.工程介绍定州市叮咛镇一新农村建设标志性房屋，建筑面积为 207M2，层数为两层，采温和制冷采纳家用小型水源热泵；建筑采纳钢筋砖混结构，层高为 3 米，建筑物高度为 8 米。此建筑主要用于冬天制热和夏天制冷，室内机要求与室内装潢相匹配，不占用室内空间，地下水源充足，要求空调管路简单，容易施工；辅材料少，易于购买2 安装家用水源热泵系统应符合的要求：水源的水温应在 7~30℃之间，水量应满足空调负荷的需要。水质应符合生活杂用水水质标准。 当采纳井水时，必须注意回灌，保护地下水水质不被污染。水源热泵机组应加强防振，隔声处理，对于隔声要求较高的房间应选用消音器，附合《民用建筑隔声设计法律规范》（GBJ118-88）的有关规定。循环水泵选择应根据系统水力计算决定，对于大中型系统应设备用泵，小系统可以不设备用泵。 水管系统宜按同程设置，水管系统应有≥0.3%的坡度。最高处设排气最低处 设泄水装置，室内水管不做保温。封闭水系统应设膨胀水箱。 3 选用家用水源热泵系统的优点 1 高效节能性 家用中央空调系统采纳了自动控制系统，达到设定值后停止转动，低于设定值后自动启动，使每台室内机都得以高效运转，相比传统中央空调节能 40%以上，减少运行费用、节能、经济。最具特色的是该系统配有耗电量小（1,67kw/h）,用水量小（0.86m3//h)等优点。 2 控制的便利性 家用中央空调系统配备有集中控制功能，使用户操作控制随心所欲、控制非常便利。另外还有手动转换供热/冷模式，有定时、夜间设定模式，可同时实现集中管理和单独控制。 3 款式的多样性 风机盘管的型号很多，有暗装，明装，立明，卧明，四吹铝合金面板，四吹塑料面板等，用户可根据需求和建筑物的美观角度选择合适的风机盘管。 4 安装的灵活性 机组外有四个接口分别接冷冻管和冷却水管，管道采纳 PPR 管，节约了...
