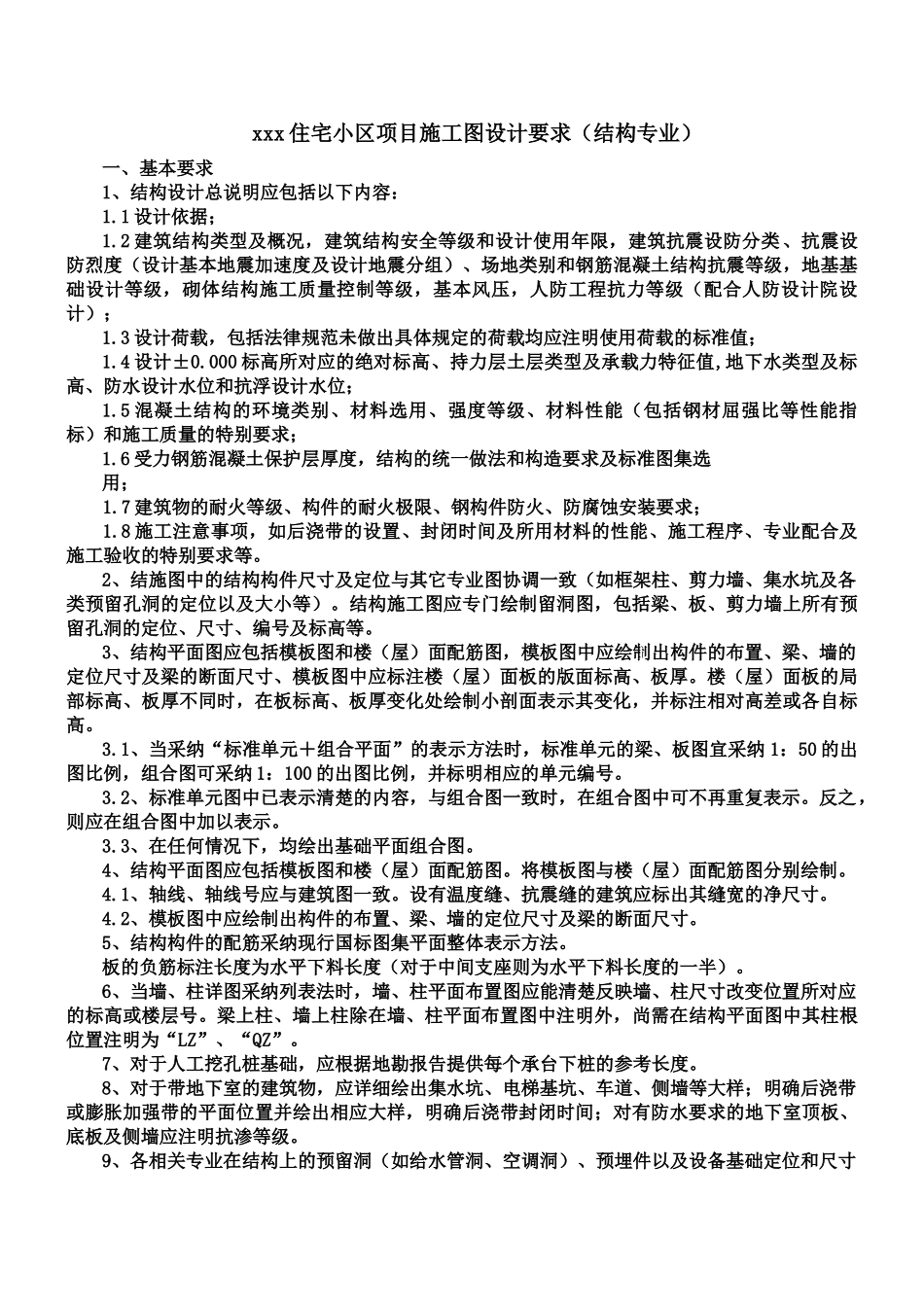

xxx 住宅小区项目施工图设计要求（结构专业）一、基本要求1、结构设计总说明应包括以下内容：1.1 设计依据；1.2 建筑结构类型及概况，建筑结构安全等级和设计使用年限，建筑抗震设防分类、抗震设防烈度（设计基本地震加速度及设计地震分组）、场地类别和钢筋混凝土结构抗震等级，地基基础设计等级，砌体结构施工质量控制等级，基本风压，人防工程抗力等级（配合人防设计院设计）；1.3 设计荷载，包括法律规范未做出具体规定的荷载均应注明使用荷载的标准值；1.4 设计±0.000 标高所对应的绝对标高、持力层土层类型及承载力特征值,地下水类型及标高、防水设计水位和抗浮设计水位；1.5 混凝土结构的环境类别、材料选用、强度等级、材料性能（包括钢材屈强比等性能指标）和施工质量的特别要求；1.6 受力钢筋混凝土保护层厚度，结构的统一做法和构造要求及标准图集选用；1.7 建筑物的耐火等级、构件的耐火极限、钢构件防火、防腐蚀安装要求；1.8 施工注意事项，如后浇带的设置、封闭时间及所用材料的性能、施工程序、专业配合及施工验收的特别要求等。2、结施图中的结构构件尺寸及定位与其它专业图协调一致（如框架柱、剪力墙、集水坑及各类预留孔洞的定位以及大小等）。结构施工图应专门绘制留洞图，包括梁、板、剪力墙上所有预留孔洞的定位、尺寸、编号及标高等。3、结构平面图应包括模板图和楼（屋）面配筋图，模板图中应绘制出构件的布置、梁、墙的定位尺寸及梁的断面尺寸、模板图中应标注楼（屋）面板的版面标高、板厚。楼（屋）面板的局部标高、板厚不同时，在板标高、板厚变化处绘制小剖面表示其变化，并标注相对高差或各自标高。3.1、当采纳“标准单元＋组合平面”的表示方法时，标准单元的梁、板图宜采纳 1：50 的出图比例，组合图可采纳 1：100 的出图比例，并标明相应的单元编号。3.2、标准单元图中已表示清楚的内容，与组合图一致时，在组合图中可不再重复表示。反之，则应在组合图中加以表示。3.3、在任何情况下，均绘出基础平面组合图。4、结构平面图应包括模板图和楼（屋）面配筋图。将模板图与楼（屋）面配筋图分别绘制。4.1、轴线、轴线号应与建筑图一致。设有温度缝、抗震缝的建筑应标出其缝宽的净尺寸。4.2、模板图中应绘制出构件的布置、梁、墙的定位尺寸及梁的断面尺寸。5、结构构件的配筋采纳现行国标图集平面整体表示方法。板的负筋标注长度为水平下料长度（对于中间支座则为水平下料长度的一半）。6、当墙、柱详...
