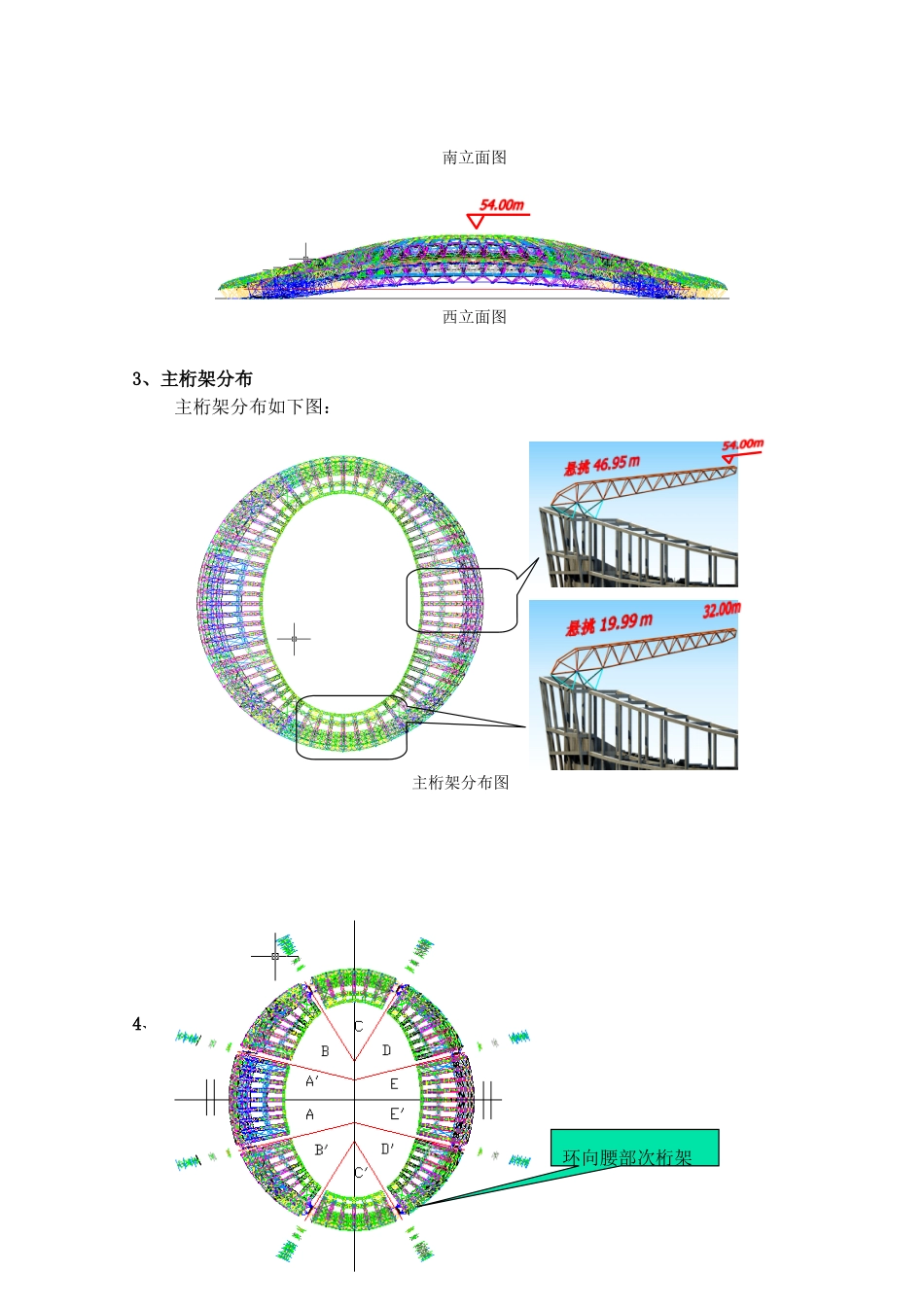

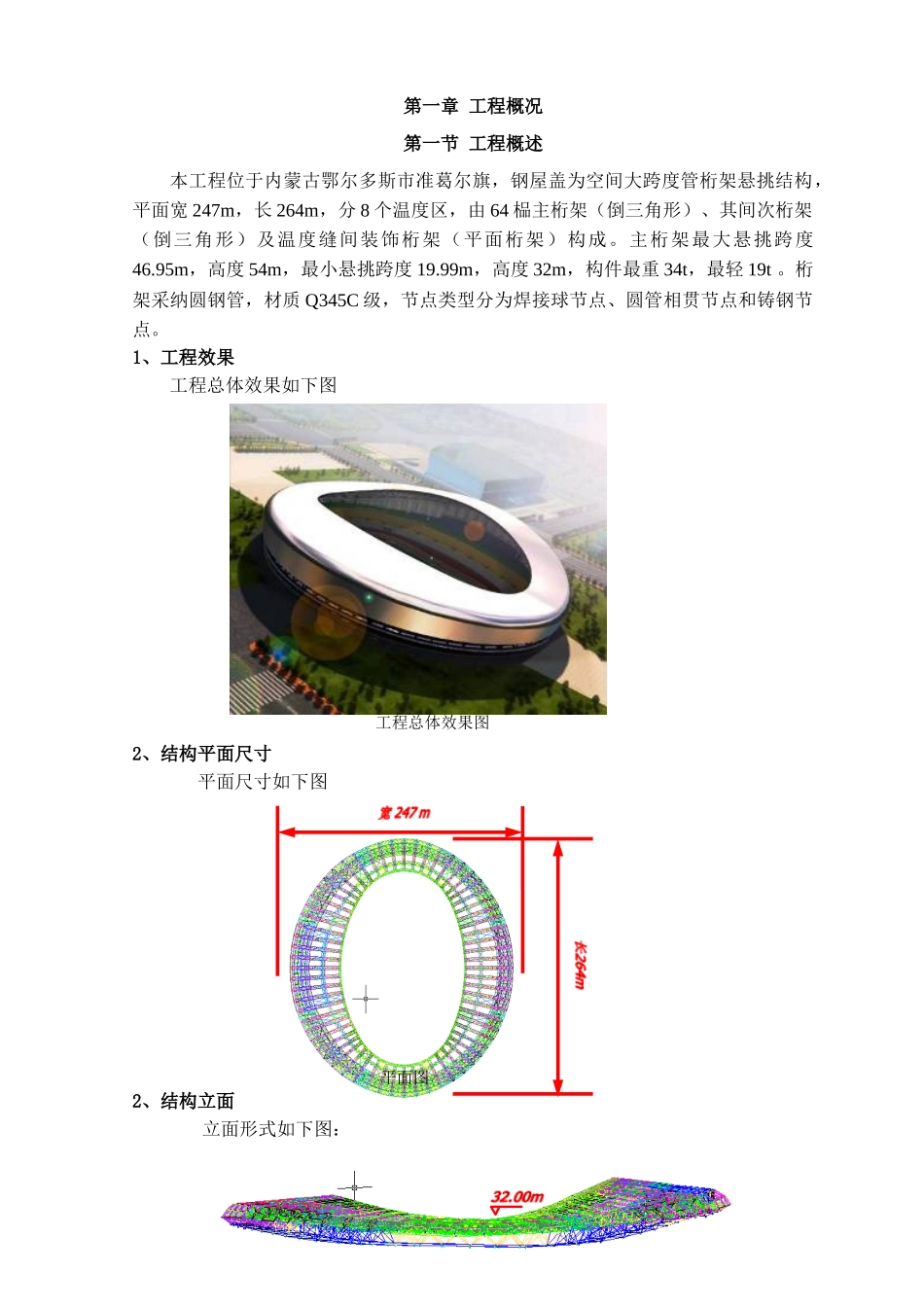

第一章 工程概况第一节 工程概述本工程位于内蒙古鄂尔多斯市准葛尔旗，钢屋盖为空间大跨度管桁架悬挑结构，平面宽 247m，长 264m，分 8 个温度区，由 64 榀主桁架（倒三角形）、其间次桁架（倒三角形）及温度缝间装饰桁架（平面桁架）构成。主桁架最大悬挑跨度46.95m，高度 54m，最小悬挑跨度 19.99m，高度 32m，构件最重 34t，最轻 19t 。桁架采纳圆钢管，材质 Q345C 级，节点类型分为焊接球节点、圆管相贯节点和铸钢节点。1、工程效果工程总体效果如下图2、结构平面尺寸平面尺寸如下图2、结构立面立面形式如下图：工程总体效果图平面图3、主桁架分布 主桁架分布如下图：4、次桁架与装饰桁架分布次桁架与装饰桁架分布如下图南立面图西立面图主桁架分布图环向腰部次桁架 次桁架结构形式如下图根部次桁架温度分区间装饰桁架次桁架分布图根部次桁架示意图腰部部次桁架示意图5、结构采纳的主要连接节点 结构采纳的主要连接节点形式如下图6、主要材料规格主要材料规格见下表装饰桁架示意图支座处半球节点变 截 面 铸 钢 节点管管相贯节点焊 接 空 心 球 节点第二节 编制依据一、主要依据的法律规范、规程1、《钢结构工程施工质量验收法律规范》 GB50205-20012、《网壳结构技术规程》 JGJ 61-20253、《网架结构设计与施工规程》 JGJ 7-914、《碳素结构钢》 GB/700-20255、《直缝电焊钢管》 GB/T13793－936、《结构用无缝钢管》 GB8162－19997、《无缝钢管尺寸、外形、重量及允许偏差》 GB/T17395-19988、《低合金高强度结构钢》 GB1591－949、《建筑钢结构焊接技术规程》 JGJ81-202510、《碳钢焊条》 GB5117－199511、《低合金钢焊条》 GB5118－199512、《气体保护焊用焊丝》 GB/T14958－9413、《钢焊缝手工超声波探伤方法和探伤结果分级》 GB11345－198914、《焊接接头机械性能试验取样方法》 GB/T2649-198915、《铸钢件超声探伤及质量评级方法》 GB/T7233-198716、《涂装前钢材表面锈蚀等级和除锈等级》 GB8923-198817、《钢结构高强度螺栓连接的设计施工及验收规程》 JGJ82-9118、《厚度方向性能钢板》 GB531319、《工程测量法律规范》 GB50026-9320、《施工现场临时用电安全技术法律规范》 JGJ-46-202521、《建筑施工扣件式钢管脚手架安全技术法律规范》 JGJ130-200122、《建筑机械使用安全技术规程》 JGJ/T33-200123 、 《 建 筑 施 工 高 空 作 业 安 全 技 术 法 律 规...
