供水工程隧洞及箱涵施工组织设计

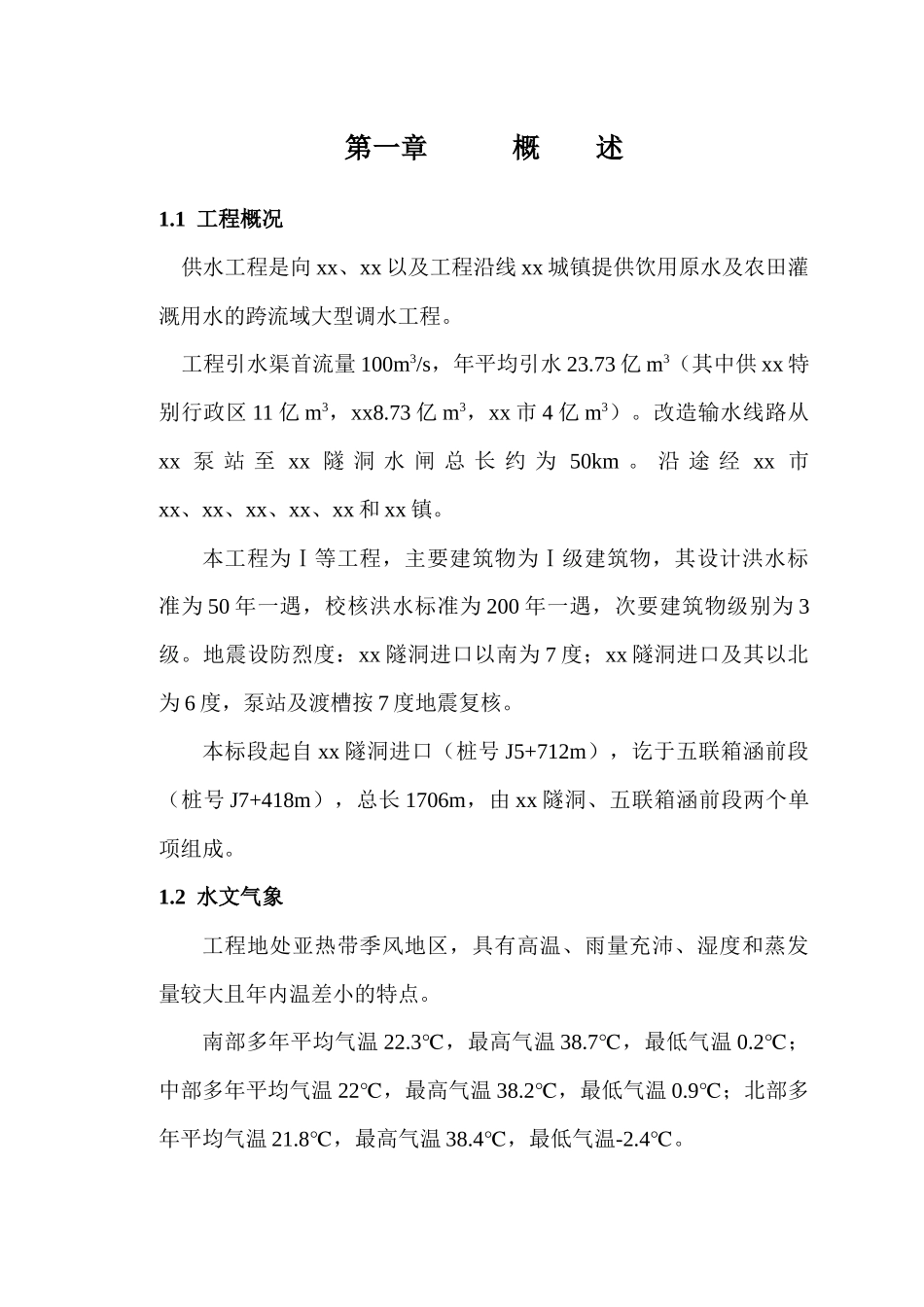

第一章 概 述1.1 工程概况 供水工程是向 xx、xx 以及工程沿线 xx 城镇提供饮用原水及农田灌溉用水的跨流域大型调水工程。 工程引水渠首流量 100m3/s，年平均引水 23.73 亿 m3（其中供 xx 特别行政区 11 亿 m3，xx8.73 亿 m3，xx 市 4 亿 m3）。改造输水线路从xx 泵 站 至 xx 隧 洞 水 闸 总 长 约 为 50km 。 沿 途 经 xx 市xx、xx、xx、xx、xx 和 xx 镇。本工程为Ⅰ等工程，主要建筑物为Ⅰ级建筑物，其设计洪水标准为 50 年一遇，校核洪水标准为 200 年一遇，次要建筑物级别为 3级。地震设防烈度：xx 隧洞进口以南为 7 度；xx 隧洞进口及其以北为 6 度，泵站及渡槽按 7 度地震复核。本标段起自 xx 隧洞进口（桩号 J5+712m），讫于五联箱涵前段（桩号 J7+418m），总长 1706m，由 xx 隧洞、五联箱涵前段两个单项组成。1.2 水文气象工程地处亚热带季风地区，具有高温、雨量充沛、湿度和蒸发量较大且年内温差小的特点。南部多年平均气温 22.3℃，最高气温 38.7℃，最低气温 0.2℃；中部多年平均气温 22℃，最高气温 38.2℃，最低气温 0.9℃；北部多年平均气温 21.8℃，最高气温 38.4℃，最低气温-2.4℃。本区 4～6 月降雨以锋面雨为主，7～9 月以台风雨为主。多年平均降雨量为 1767～1925mm，其中 4～9 月占 83.7～84.4％。1.3 工程地质xx 隧洞（J5+712～J6+732）位于 xx 镇南东面的山体中，洞线山顶高程 60~110m，分布一冲沟，地形起伏大。隧洞穿越地层为侏罗系上统钠长斑岩，属次火山岩类。隧洞大部分深埋于微风化钠长斑岩岩体中，岩体完整性较好，强度高。进出口段及穿过的断层破裂带围岩条件差，隧洞进口段，Ⅴ类围岩，隧洞出口段为Ⅳ类围岩，成洞条件差。五联箱涵前段（J6+732～J7+418），管底大部分置于全风化钠长斑岩④－1、④－2 层和强风化钠长斑岩⑤层中。1.4 对外交通条件本工程所在地区经济发达，沿线均有高等级公路相通，广深铁路经过 xx．xx 等处，对外交通非常便利。1.5 合同项目和工作范围 xx⑴隧洞：桩号 J5+712～J6+732m，本段长度为 1020m，圆拱直墙型无压隧洞，断面尺寸 6.4×7.2m（宽×高），圆拱半径 R＝3.2m。 ⑵ 五联箱涵：桩号 J6+732～J7+418m，本段长度为 686m，现浇钢筋混凝土有压箱涵，孔口尺寸 6×6m（宽×高）。 ⑶ 施工临时设施项目：五联箱涵处导流工程；为完成本标段工程施工所需的场内施工道路的建造，...
