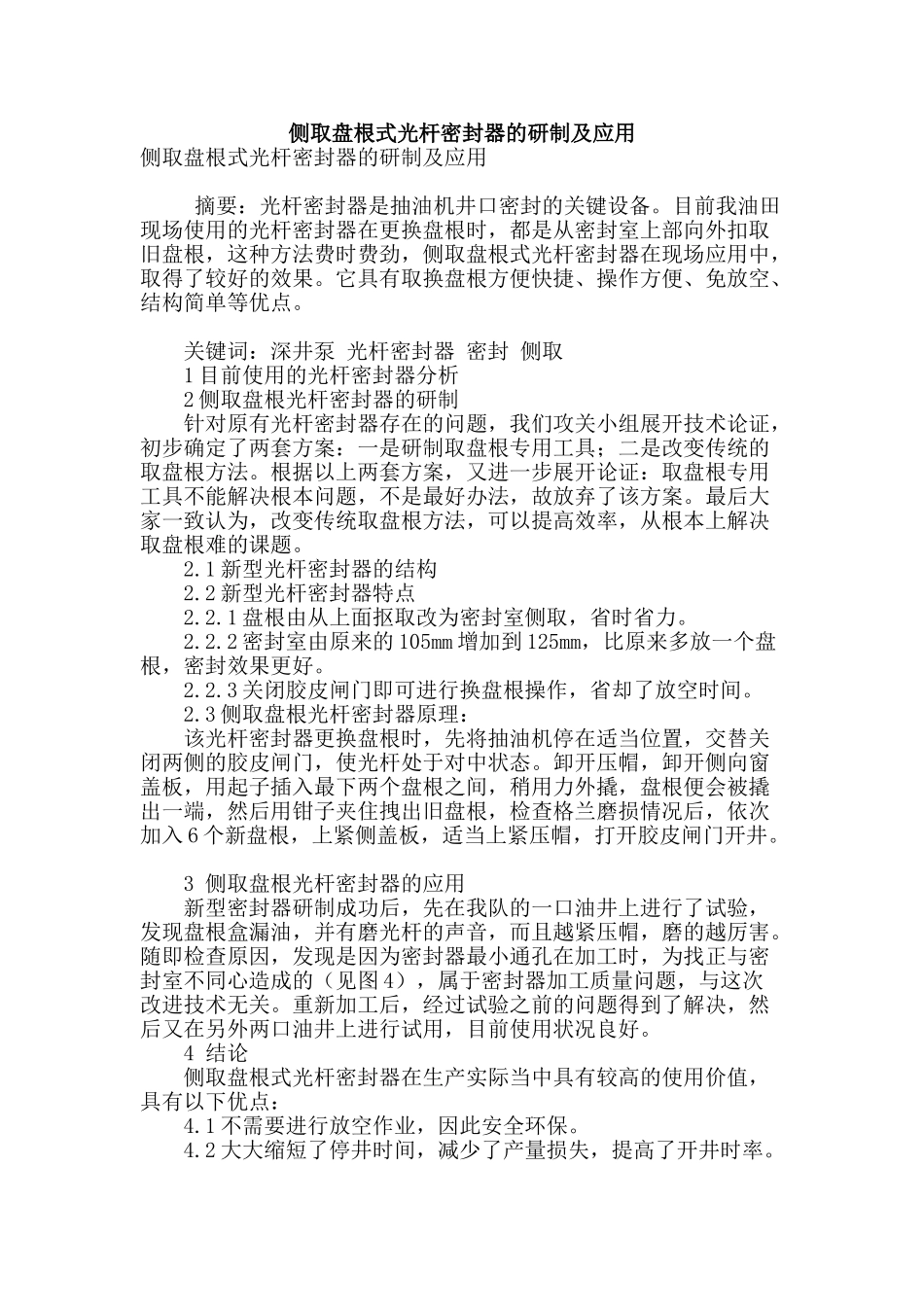

侧取盘根式光杆密封器的研制及应用侧取盘根式光杆密封器的研制及应用 摘要：光杆密封器是抽油机井口密封的关键设备。目前我油田现场使用的光杆密封器在更换盘根时，都是从密封室上部向外扣取旧盘根，这种方法费时费劲，侧取盘根式光杆密封器在现场应用中，取得了较好的效果。它具有取换盘根方便快捷、操作方便、免放空、结构简单等优点。 关键词：深井泵 光杆密封器 密封 侧取 1 目前使用的光杆密封器分析 2 侧取盘根光杆密封器的研制 针对原有光杆密封器存在的问题，我们攻关小组展开技术论证，初步确定了两套方案：一是研制取盘根专用工具；二是改变传统的取盘根方法。根据以上两套方案，又进一步展开论证：取盘根专用工具不能解决根本问题，不是最好办法，故放弃了该方案。最后大家一致认为，改变传统取盘根方法，可以提高效率，从根本上解决取盘根难的课题。 2.1 新型光杆密封器的结构 2.2 新型光杆密封器特点 2.2.1 盘根由从上面抠取改为密封室侧取，省时省力。 2.2.2 密封室由原来的 105mm 增加到 125mm，比原来多放一个盘根，密封效果更好。 2.2.3 关闭胶皮闸门即可进行换盘根操作，省却了放空时间。 2.3 侧取盘根光杆密封器原理： 该光杆密封器更换盘根时，先将抽油机停在适当位置，交替关闭两侧的胶皮闸门，使光杆处于对中状态。卸开压帽，卸开侧向窗盖板，用起子插入最下两个盘根之间，稍用力外撬，盘根便会被撬出一端，然后用钳子夹住拽出旧盘根，检查格兰磨损情况后，依次加入 6 个新盘根，上紧侧盖板，适当上紧压帽，打开胶皮闸门开井。 3 侧取盘根光杆密封器的应用 新型密封器研制成功后，先在我队的一口油井上进行了试验，发现盘根盒漏油，并有磨光杆的声音，而且越紧压帽，磨的越厉害。随即检查原因，发现是因为密封器最小通孔在加工时，为找正与密封室不同心造成的（见图 4），属于密封器加工质量问题，与这次改进技术无关。重新加工后，经过试验之前的问题得到了解决，然后又在另外两口油井上进行试用，目前使用状况良好。 4 结论 侧取盘根式光杆密封器在生产实际当中具有较高的使用价值，具有以下优点： 4.1 不需要进行放空作业，因此安全环保。 4.2 大大缩短了停井时间，减少了产量损失，提高了开井时率。 4.3 结构简单，投入成本低，密封效果好，具有较高的推广价值。------------最新【精品】范文
