公司工程部图纸会审程序制度

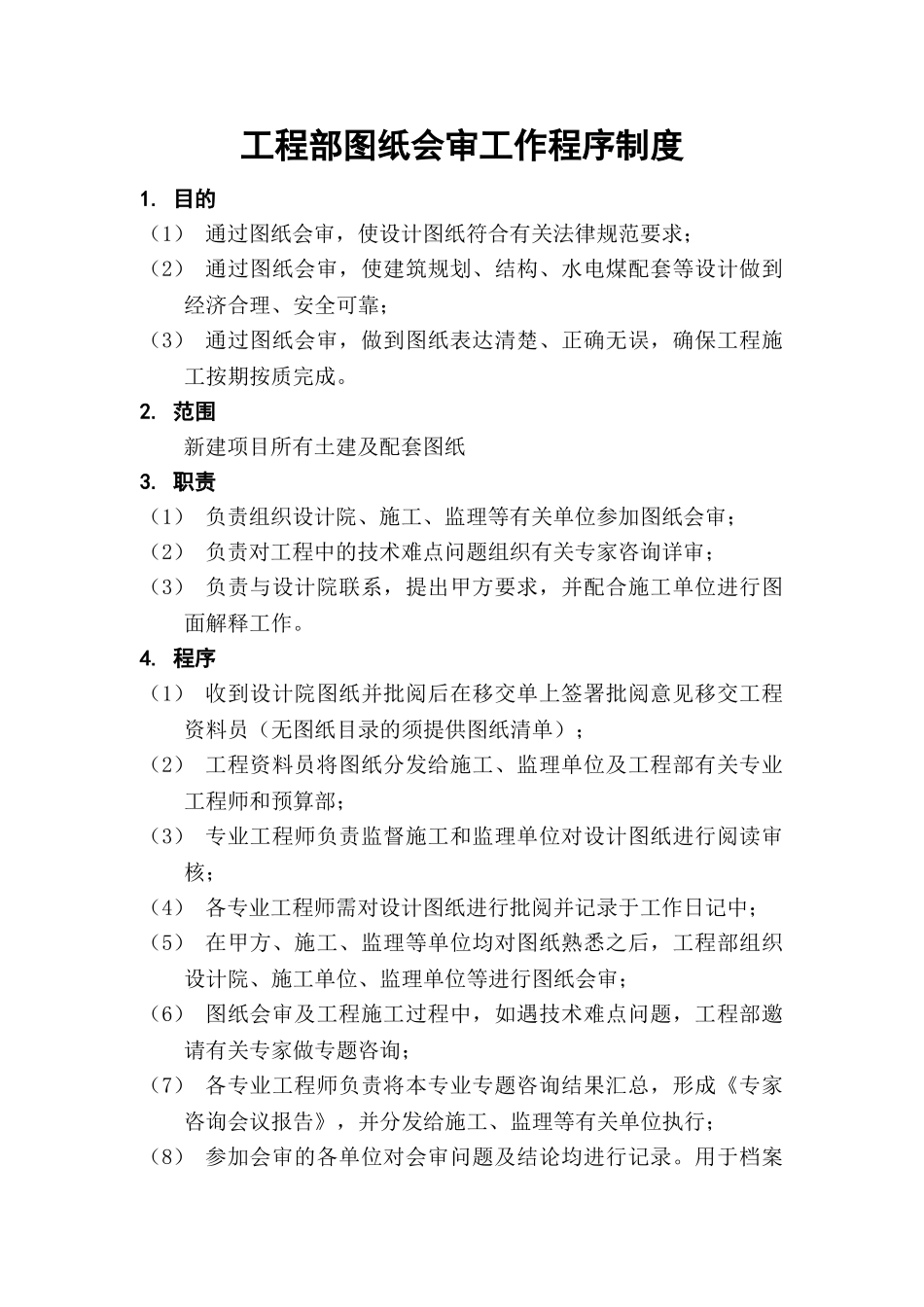

工程部图纸会审工作程序制度1. 目的（1） 通过图纸会审，使设计图纸符合有关法律规范要求；（2） 通过图纸会审，使建筑规划、结构、水电煤配套等设计做到经济合理、安全可靠；（3） 通过图纸会审，做到图纸表达清楚、正确无误，确保工程施工按期按质完成。2. 范围新建项目所有土建及配套图纸3. 职责（1） 负责组织设计院、施工、监理等有关单位参加图纸会审；（2） 负责对工程中的技术难点问题组织有关专家咨询详审；（3） 负责与设计院联系，提出甲方要求，并配合施工单位进行图面解释工作。4. 程序（1） 收到设计院图纸并批阅后在移交单上签署批阅意见移交工程资料员（无图纸目录的须提供图纸清单）；（2） 工程资料员将图纸分发给施工、监理单位及工程部有关专业工程师和预算部；（3） 专业工程师负责监督施工和监理单位对设计图纸进行阅读审核；（4） 各专业工程师需对设计图纸进行批阅并记录于工作日记中；（5） 在甲方、施工、监理等单位均对图纸熟悉之后，工程部组织设计院、施工单位、监理单位等进行图纸会审；（6） 图纸会审及工程施工过程中，如遇技术难点问题，工程部邀请有关专家做专题咨询；（7） 各专业工程师负责将本专业专题咨询结果汇总，形成《专家咨询会议报告》，并分发给施工、监理等有关单位执行；（8） 参加会审的各单位对会审问题及结论均进行记录。用于档案归档的《图纸会审记录》由施工单位负责记录整理，并经监理、设计和甲方审核确认无误后，四方签字盖章，由甲方工程部分别发放设计、监理、施工单位和公司预算部。5. 图纸会审的基本内容和关键问题（1） 图纸会审的基本内容：1）是否无证设计或越级设计；图纸是否经设计单位正式签署。2）地质勘探资料是否齐全。3）设计图纸与说明是否符合当地要求。设计地震烈度是否符合当地要求。4）几个设计单位共同设计的图纸相互间有无矛盾；专业图纸之间、平立剖面图之间有无矛盾；标注有无遗漏。5）总平面与施工图的几何尺寸、平面位置、标高等是否一致。6）防火、消防是否满足。7）建筑结构与各专业图纸本身是否有差错及矛盾；结构图与建筑图的平面尺寸及标高是否一致；建筑图与结构图的表示方法是否清楚；是否符合制图标准；预埋件是否表示清楚；有无钢筋明细表或钢筋的构造要求在图中是否表示清楚。8）施工图中所列各种标准图册施工单位是否具备。9）材料来源有无保证，能否代换；图中所要求的条件能否满足；新材料、新技术的应用是否有问题。10） 地...
