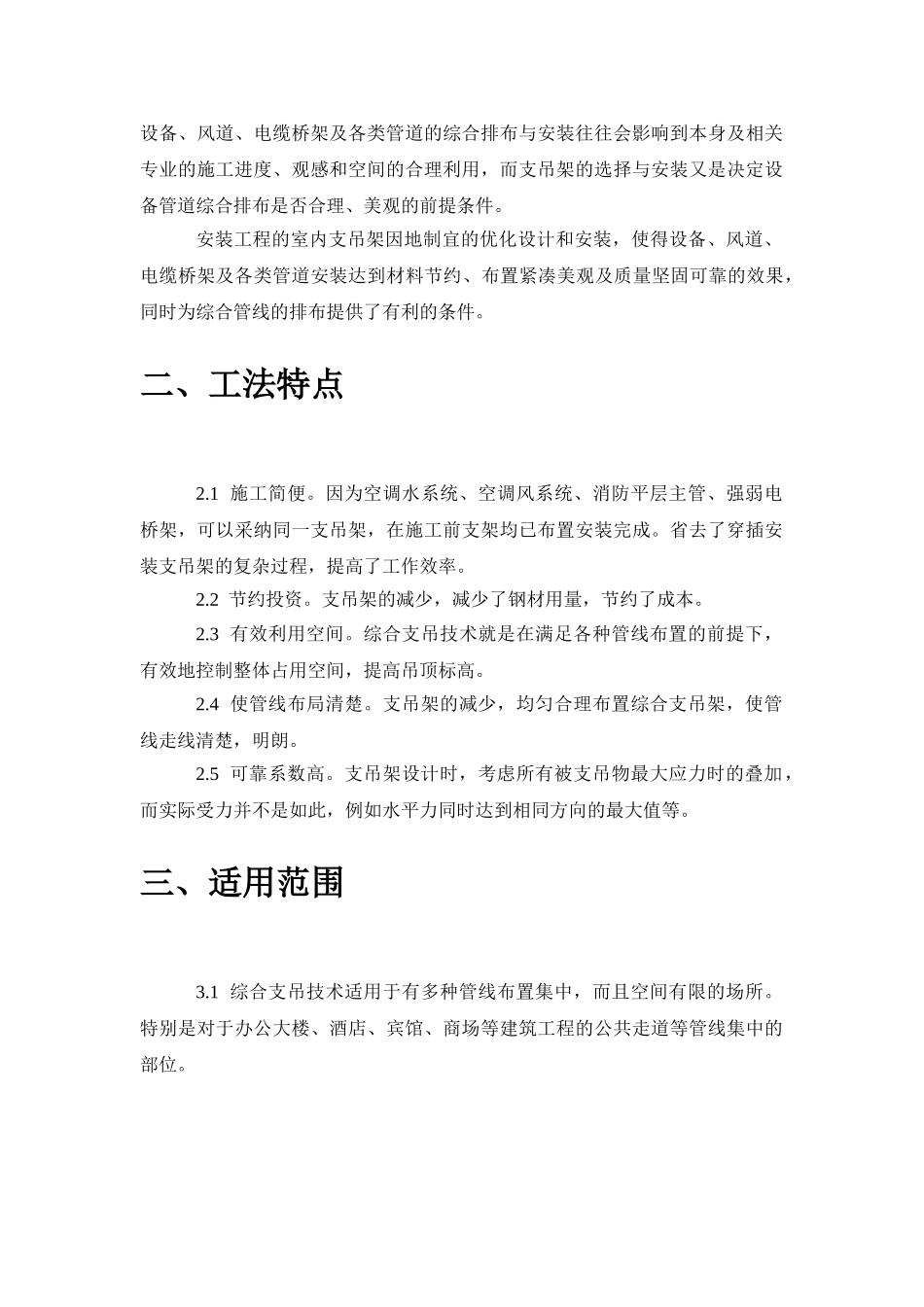

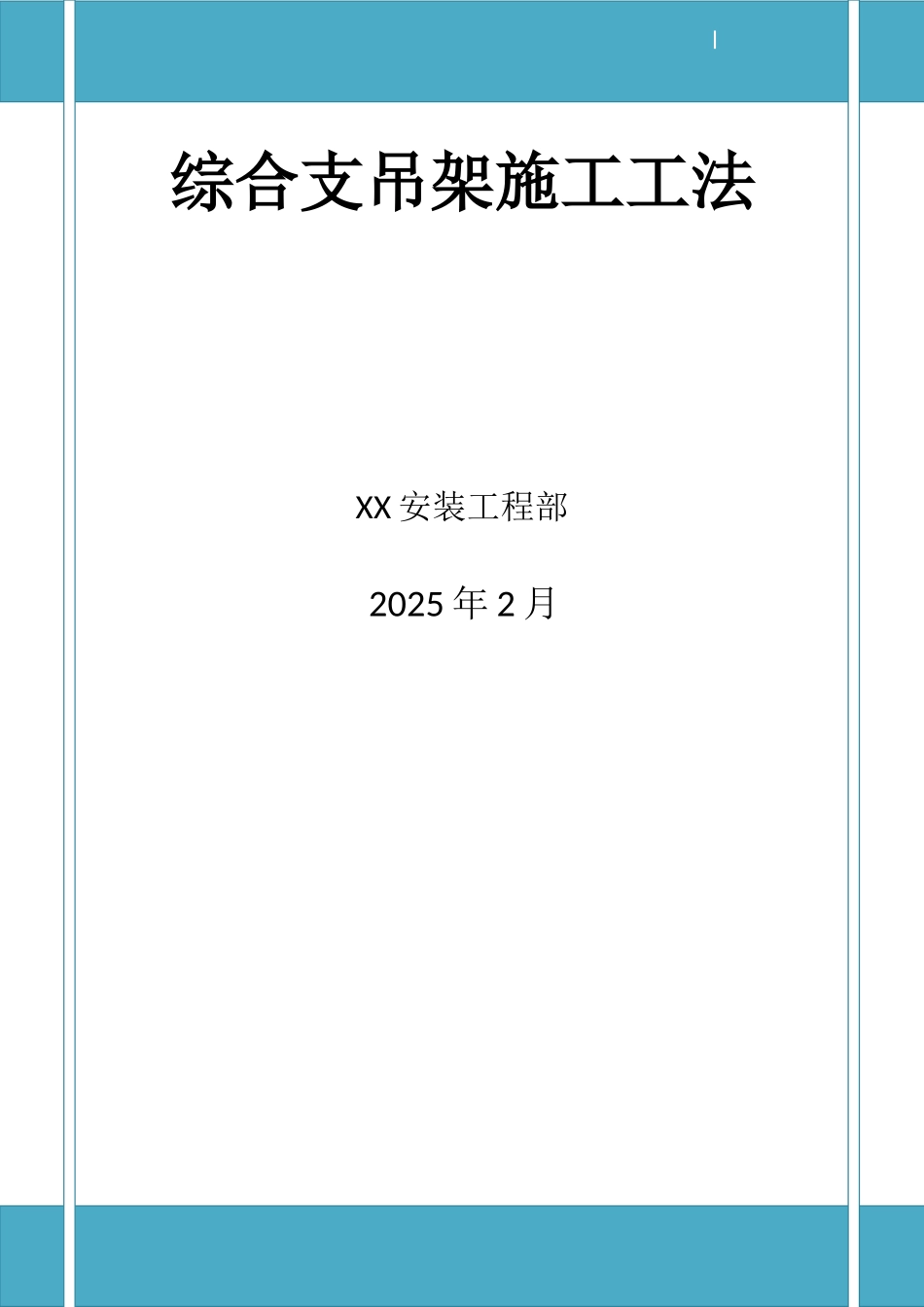

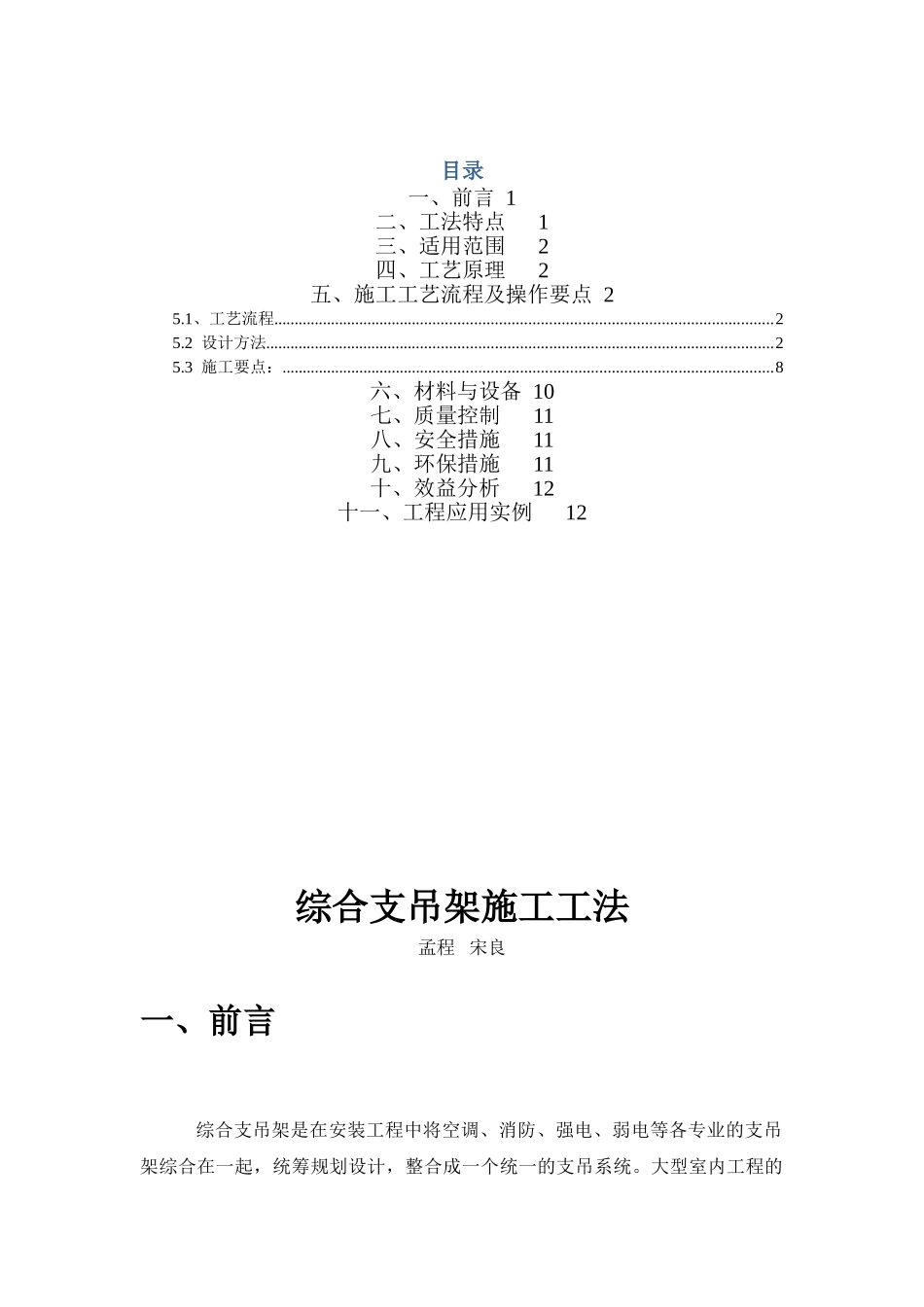

综合支吊架施工工法XX 安装工程部2025 年 2 月目录一、前言 1二、工法特点1三、适用范围2四、工艺原理2五、施工工艺流程及操作要点 25.1、工艺流程.........................................................................................................................25.2 设计方法...........................................................................................................................25.3 施工要点：.......................................................................................................................8六、材料与设备 10七、质量控制11八、安全措施11九、环保措施11十、效益分析12十一、工程应用实例12综合支吊架施工工法孟程 宋良一、前言综合支吊架是在安装工程中将空调、消防、强电、弱电等各专业的支吊架综合在一起，统筹规划设计，整合成一个统一的支吊系统。大型室内工程的设备、风道、电缆桥架及各类管道的综合排布与安装往往会影响到本身及相关专业的施工进度、观感和空间的合理利用，而支吊架的选择与安装又是决定设备管道综合排布是否合理、美观的前提条件。安装工程的室内支吊架因地制宜的优化设计和安装，使得设备、风道、电缆桥架及各类管道安装达到材料节约、布置紧凑美观及质量坚固可靠的效果，同时为综合管线的排布提供了有利的条件。二、工法特点2.1 施工简便。因为空调水系统、空调风系统、消防平层主管、强弱电桥架，可以采纳同一支吊架，在施工前支架均已布置安装完成。省去了穿插安装支吊架的复杂过程，提高了工作效率。2.2 节约投资。支吊架的减少，减少了钢材用量，节约了成本。2.3 有效利用空间。综合支吊技术就是在满足各种管线布置的前提下，有效地控制整体占用空间，提高吊顶标高。2.4 使管线布局清楚。支吊架的减少，均匀合理布置综合支吊架，使管线走线清楚，明朗。2.5 可靠系数高。支吊架设计时，考虑所有被支吊物最大应力时的叠加，而实际受力并不是如此，例如水平力同时达到相同方向的最大值等。三、适用范围3.1 综合支吊技术适用于有多种管线布置集中，而且空间有限的场所。特别是对于办公大楼、酒店、宾馆、商场等建筑工程的公共走道等管线集中的部位。四、工艺原理本综合支吊架施工工艺是首先要确定安装位置都存在那些专业，如：（消防管道、空调供回水管道、强弱电桥架、防排烟通风风管）等，各专业安装标高及设计要求，再根...
