公寓给排水及采暖工程施工方案

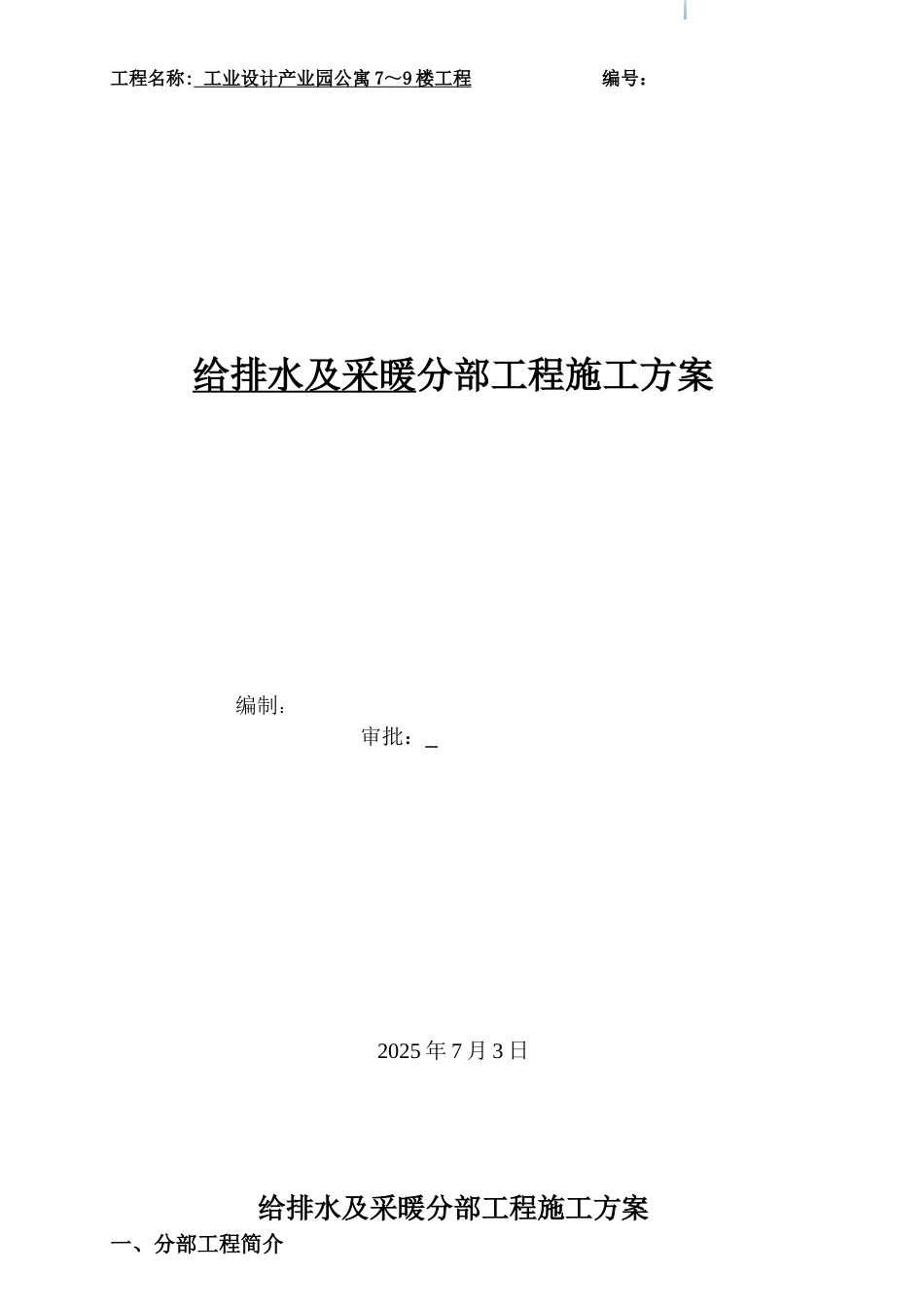

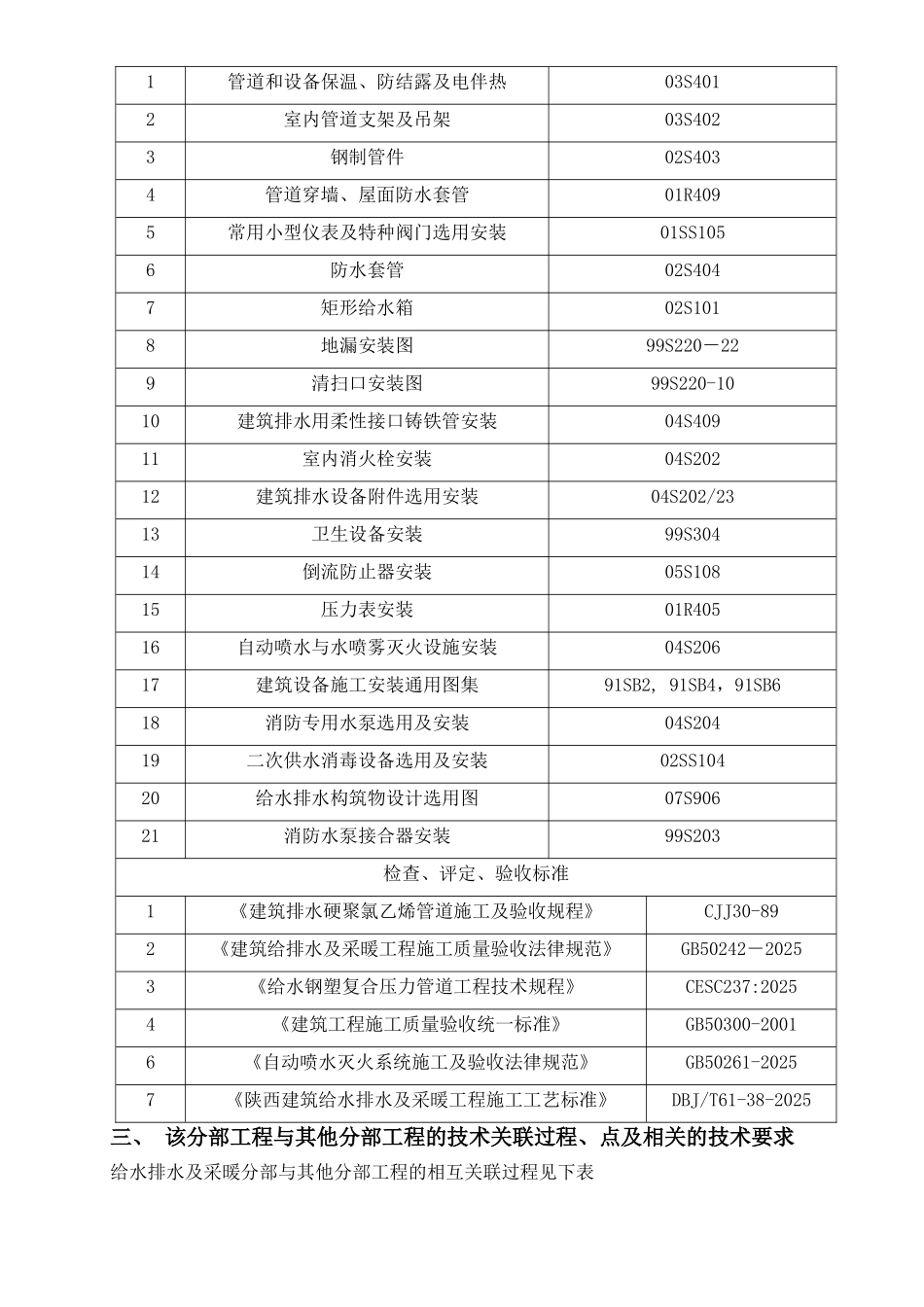

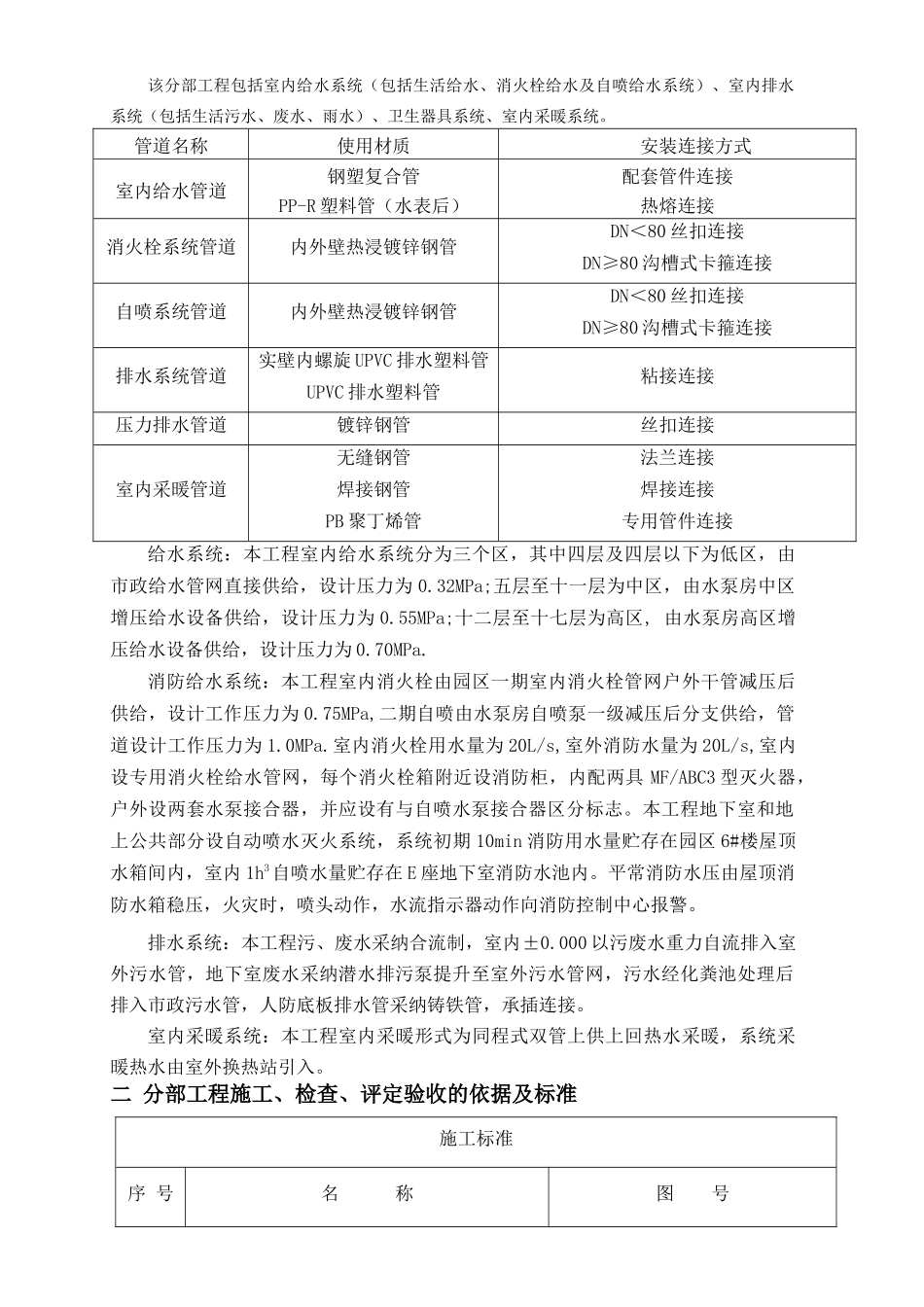

工程名称: 工业设计产业园公寓 7 ～ 9 楼工程 编号：给排水及采暖分部工程施工方案 编制：审批： 2025 年 7 月 3 日给排水及采暖分部工程施工方案一、分部工程简介该分部工程包括室内给水系统（包括生活给水、消火栓给水及自喷给水系统）、室内排水系统（包括生活污水、废水、雨水）、卫生器具系统、室内采暖系统。管道名称使用材质安装连接方式室内给水管道钢塑复合管PP-R 塑料管（水表后）配套管件连接热熔连接消火栓系统管道内外壁热浸镀锌钢管DN＜80 丝扣连接DN≥80 沟槽式卡箍连接自喷系统管道内外壁热浸镀锌钢管DN＜80 丝扣连接DN≥80 沟槽式卡箍连接排水系统管道实壁内螺旋 UPVC 排水塑料管UPVC 排水塑料管粘接连接压力排水管道镀锌钢管丝扣连接室内采暖管道无缝钢管焊接钢管PB 聚丁烯管法兰连接焊接连接专用管件连接给水系统：本工程室内给水系统分为三个区，其中四层及四层以下为低区，由市政给水管网直接供给，设计压力为 0.32MPa;五层至十一层为中区，由水泵房中区增压给水设备供给，设计压力为 0.55MPa;十二层至十七层为高区, 由水泵房高区增压给水设备供给，设计压力为 0.70MPa.消防给水系统：本工程室内消火栓由园区一期室内消火栓管网户外干管减压后供给，设计工作压力为 0.75MPa,二期自喷由水泵房自喷泵一级减压后分支供给，管道设计工作压力为 1.0MPa.室内消火栓用水量为 20L/s,室外消防水量为 20L/s,室内设专用消火栓给水管网，每个消火栓箱附近设消防柜，内配两具 MF/ABC3 型灭火器，户外设两套水泵接合器，并应设有与自喷水泵接合器区分标志。本工程地下室和地上公共部分设自动喷水灭火系统，系统初期 10min 消防用水量贮存在园区 6#楼屋顶水箱间内，室内 1h3自喷水量贮存在 E 座地下室消防水池内。平常消防水压由屋顶消防水箱稳压，火灾时，喷头动作，水流指示器动作向消防控制中心报警。排水系统：本工程污、废水采纳合流制，室内±0.000 以污废水重力自流排入室外污水管，地下室废水采纳潜水排污泵提升至室外污水管网，污水经化粪池处理后排入市政污水管，人防底板排水管采纳铸铁管，承插连接。室内采暖系统：本工程室内采暖形式为同程式双管上供上回热水采暖，系统采暖热水由室外换热站引入。二 分部工程施工、检查、评定验收的依据及标准施工标准序 号名 称图 号1管道和设备保温、防结露及电伴热03S4012室内管道支架及吊架03S4023钢制管件02S4034管道穿墙、屋面防水套管01R40...
