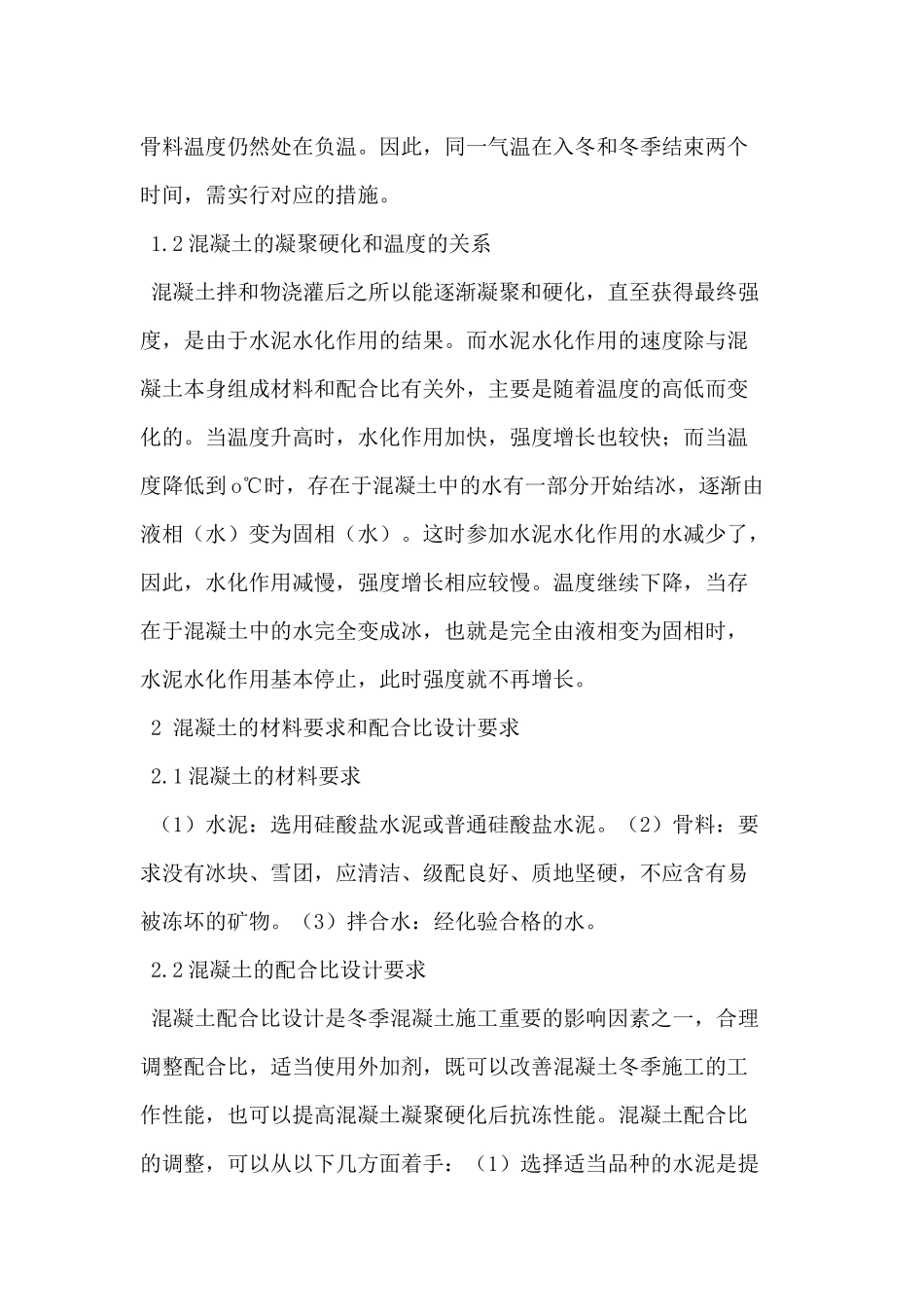

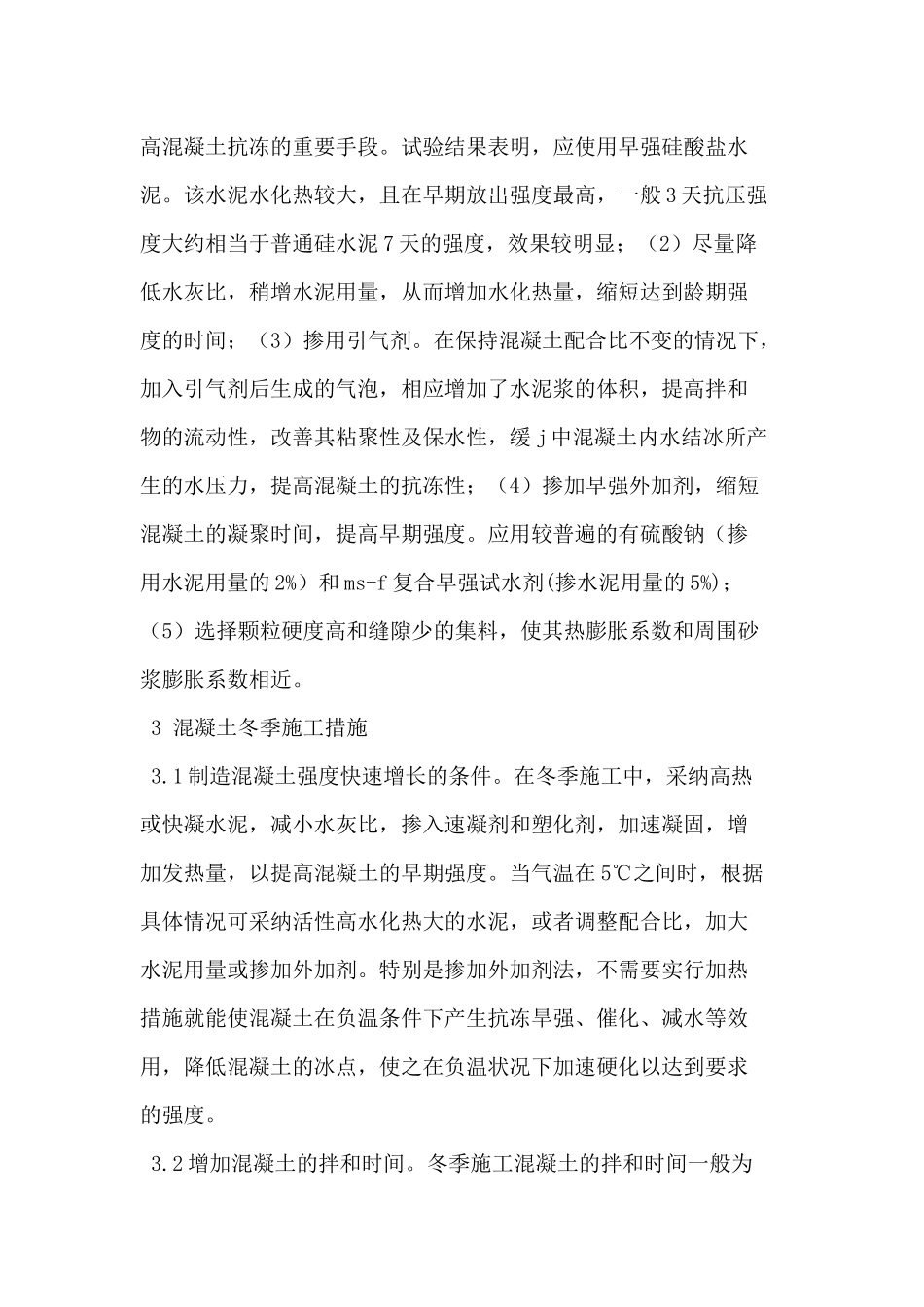

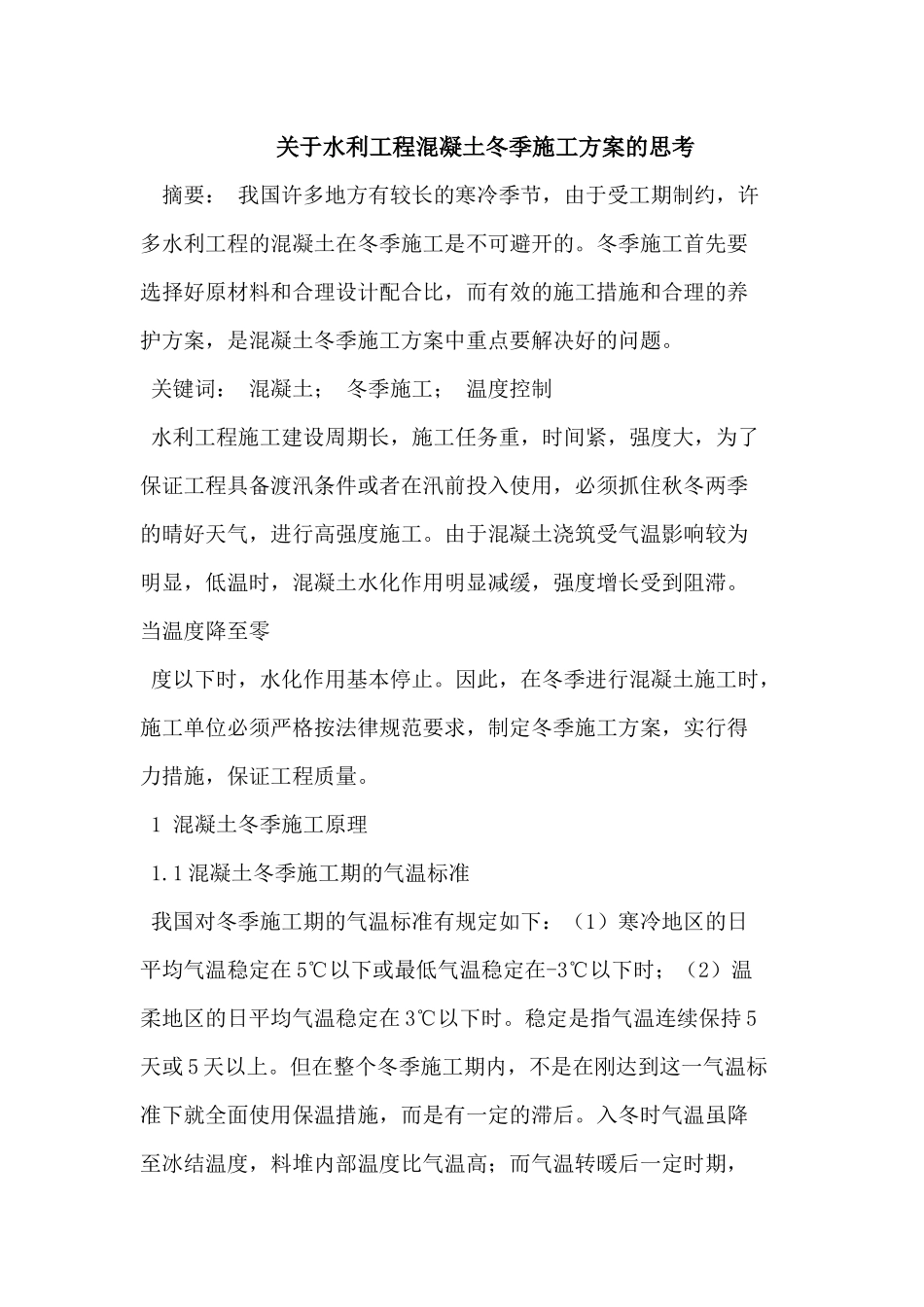

关于水利工程混凝土冬季施工方案的思考摘要： 我国许多地方有较长的寒冷季节，由于受工期制约，许多水利工程的混凝土在冬季施工是不可避开的。冬季施工首先要选择好原材料和合理设计配合比，而有效的施工措施和合理的养护方案，是混凝土冬季施工方案中重点要解决好的问题。 关键词： 混凝土； 冬季施工； 温度控制 水利工程施工建设周期长，施工任务重，时间紧，强度大，为了保证工程具备渡汛条件或者在汛前投入使用，必须抓住秋冬两季的晴好天气，进行高强度施工。由于混凝土浇筑受气温影响较为明显，低温时，混凝土水化作用明显减缓，强度增长受到阻滞。当温度降至零 度以下时，水化作用基本停止。因此，在冬季进行混凝土施工时，施工单位必须严格按法律规范要求，制定冬季施工方案，实行得力措施，保证工程质量。 1 混凝土冬季施工原理 1.1 混凝土冬季施工期的气温标准 我国对冬季施工期的气温标准有规定如下：（1）寒冷地区的日平均气温稳定在 5℃以下或最低气温稳定在-3℃以下时；（2）温柔地区的日平均气温稳定在 3℃以下时。稳定是指气温连续保持 5天或 5 天以上。但在整个冬季施工期内，不是在刚达到这一气温标准下就全面使用保温措施，而是有一定的滞后。入冬时气温虽降至冰结温度，料堆内部温度比气温高；而气温转暖后一定时期，骨料温度仍然处在负温。因此，同一气温在入冬和冬季结束两个时间，需实行对应的措施。 1.2 混凝土的凝聚硬化和温度的关系 混凝土拌和物浇灌后之所以能逐渐凝聚和硬化，直至获得最终强度，是由于水泥水化作用的结果。而水泥水化作用的速度除与混凝土本身组成材料和配合比有关外，主要是随着温度的高低而变化的。当温度升高时，水化作用加快，强度增长也较快；而当温度降低到 o℃时，存在于混凝土中的水有一部分开始结冰，逐渐由液相（水）变为固相（水）。这时参加水泥水化作用的水减少了，因此，水化作用减慢，强度增长相应较慢。温度继续下降，当存在于混凝土中的水完全变成冰，也就是完全由液相变为固相时，水泥水化作用基本停止，此时强度就不再增长。 2 混凝土的材料要求和配合比设计要求 2.1 混凝土的材料要求 （1）水泥：选用硅酸盐水泥或普通硅酸盐水泥。（2）骨料：要求没有冰块、雪团，应清洁、级配良好、质地坚硬，不应含有易被冻坏的矿物。（3）拌合水：经化验合格的水。 2.2 混凝土的配合比设计要求 混凝土配合比设计是冬季混凝土施工重要的影响因素之一，合理调整...
