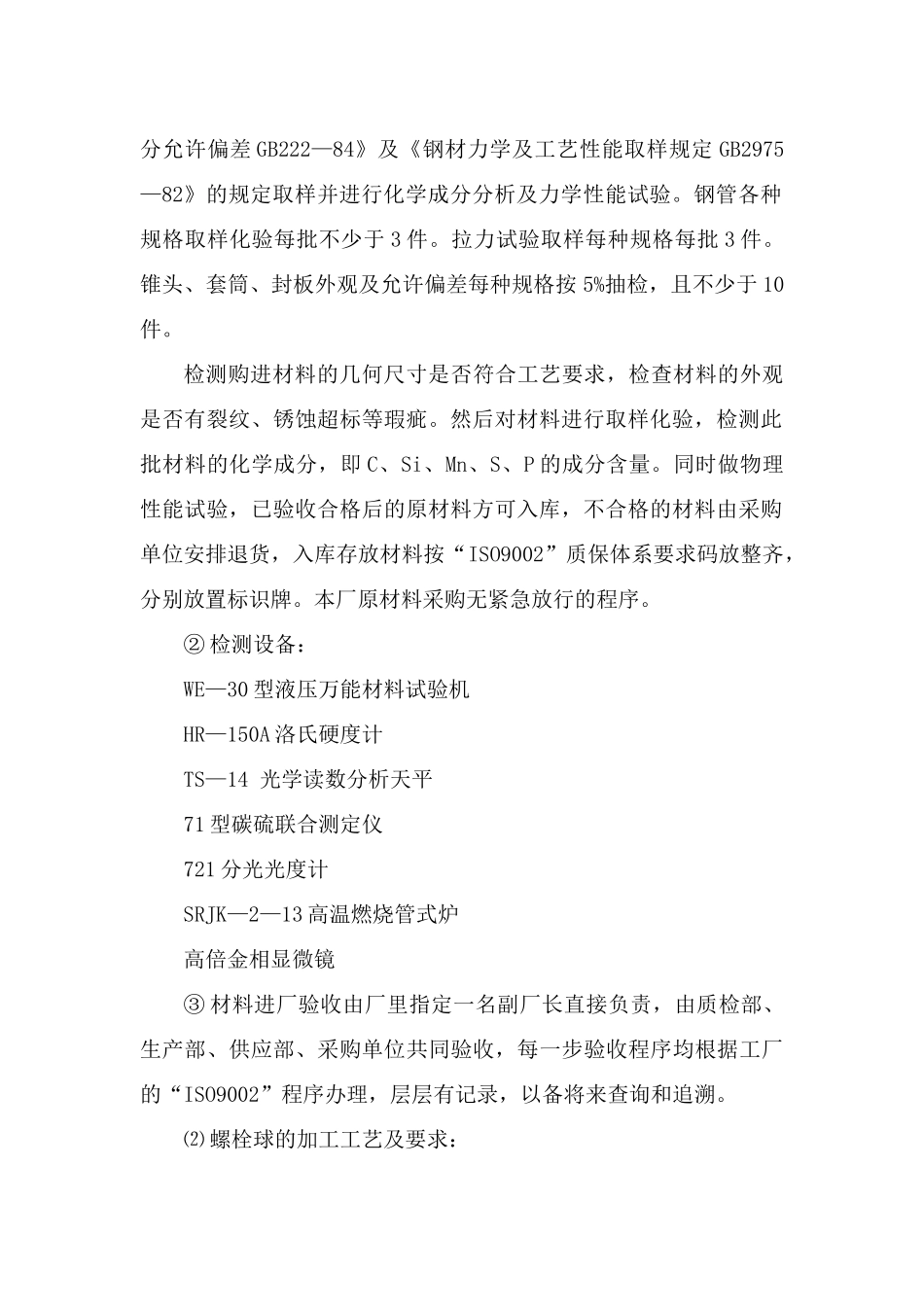

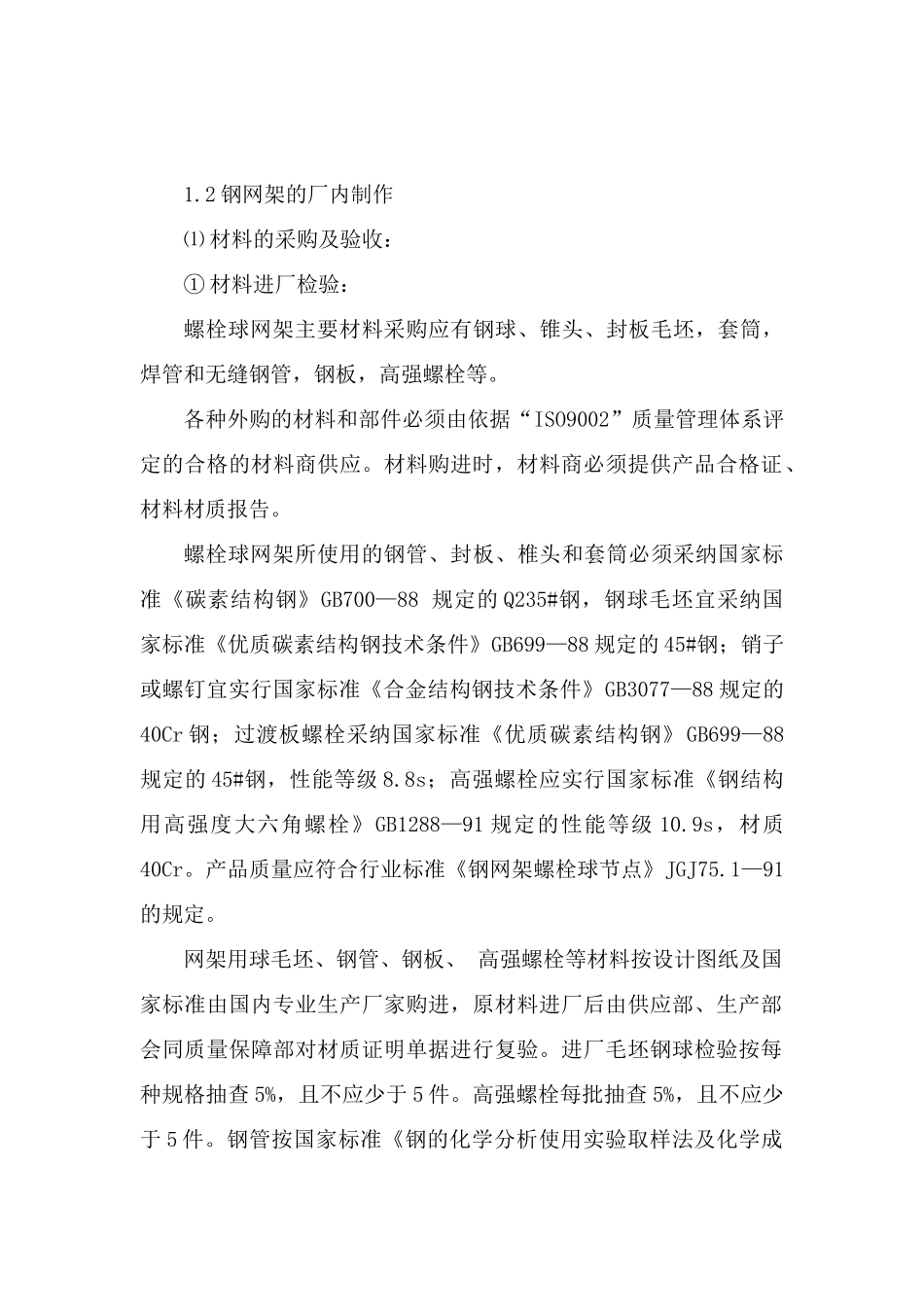

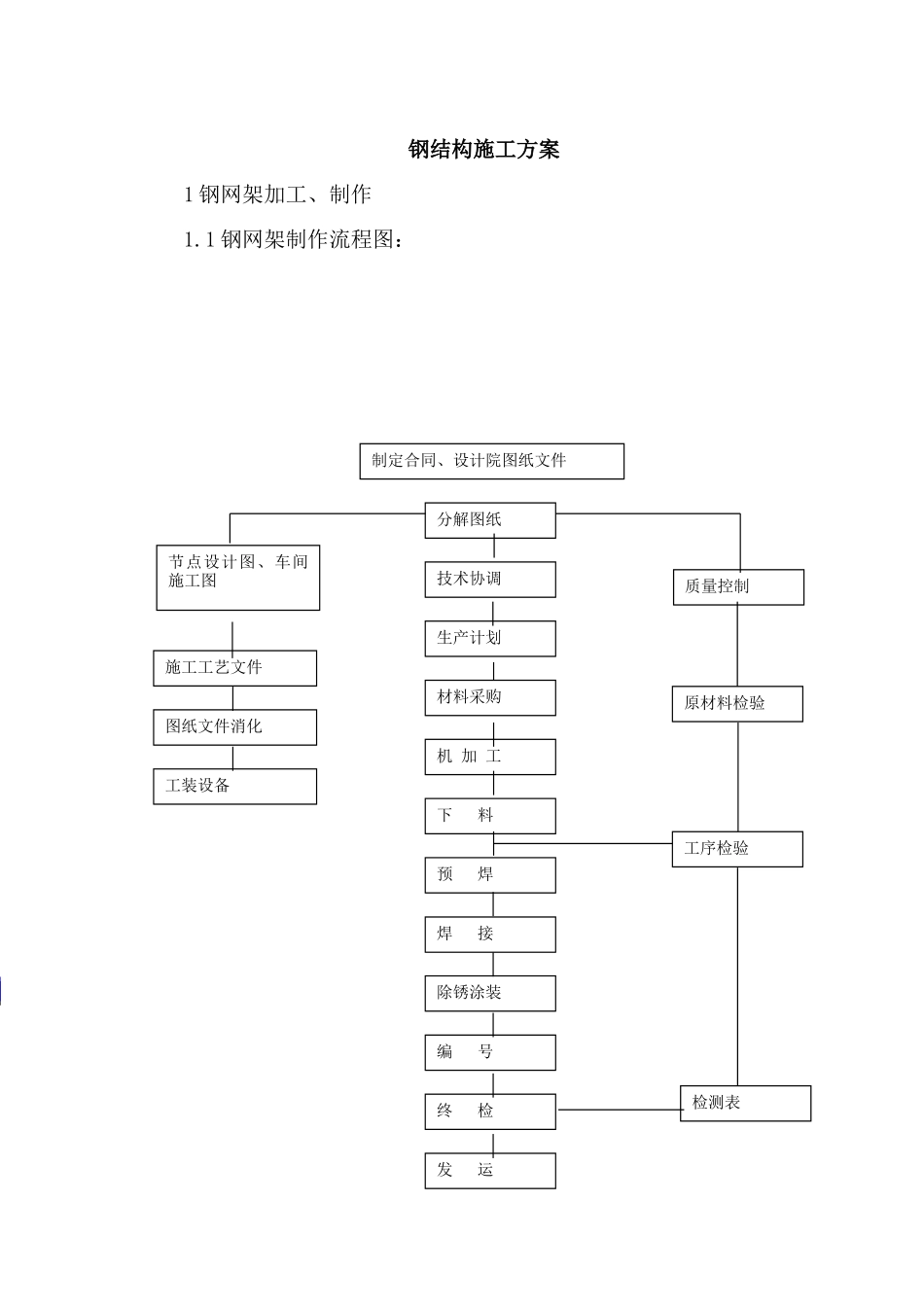

钢结构施工方案1 钢网架加工、制作1.1 钢网架制作流程图：制定合同、设计院图纸文件分解图纸技术协调生产计划机 加 工发 运编 号终 检下 料焊 接预 焊除锈涂装质量控制工序检验检测表原材料检验工装设备图纸文件消化施工工艺文件节点设计图、车间施工图材料采购1.2 钢网架的厂内制作⑴ 材料的采购及验收：① 材料进厂检验：螺栓球网架主要材料采购应有钢球、锥头、封板毛坯，套筒，焊管和无缝钢管，钢板，高强螺栓等。各种外购的材料和部件必须由依据“ISO9002”质量管理体系评定的合格的材料商供应。材料购进时，材料商必须提供产品合格证、材料材质报告。螺栓球网架所使用的钢管、封板、椎头和套筒必须采纳国家标准《碳素结构钢》GB700—88 规定的 Q235#钢，钢球毛坯宜采纳国家标准《优质碳素结构钢技术条件》GB699—88 规定的 45#钢；销子或螺钉宜实行国家标准《合金结构钢技术条件》GB3077—88 规定的40Cr 钢；过渡板螺栓采纳国家标准《优质碳素结构钢》GB699—88 规定的 45#钢，性能等级 8.8s；高强螺栓应实行国家标准《钢结构用高强度大六角螺栓》GB1288—91 规定的性能等级 10.9s，材质40Cr。产品质量应符合行业标准《钢网架螺栓球节点》JGJ75.1—91的规定。网架用球毛坯、钢管、钢板、 高强螺栓等材料按设计图纸及国家标准由国内专业生产厂家购进，原材料进厂后由供应部、生产部会同质量保障部对材质证明单据进行复验。进厂毛坯钢球检验按每种规格抽查 5%，且不应少于 5 件。高强螺栓每批抽查 5%，且不应少于 5 件。钢管按国家标准《钢的化学分析使用实验取样法及化学成分允许偏差 GB222—84》及《钢材力学及工艺性能取样规定 GB2975—82》的规定取样并进行化学成分分析及力学性能试验。钢管各种规格取样化验每批不少于 3 件。拉力试验取样每种规格每批 3 件。锥头、套筒、封板外观及允许偏差每种规格按 5%抽检，且不少于 10件。检测购进材料的几何尺寸是否符合工艺要求，检查材料的外观是否有裂纹、锈蚀超标等瑕疵。然后对材料进行取样化验，检测此批材料的化学成分，即 C、Si、Mn、S、P 的成分含量。同时做物理性能试验，已验收合格后的原材料方可入库，不合格的材料由采购单位安排退货，入库存放材料按“ISO9002”质保体系要求码放整齐，分别放置标识牌。本厂原材料采购无紧急放行的程序。② 检测设备：WE—30 型液压万能材料试验机HR—150A 洛氏硬度计TS—14 光学读数分析天平71 型碳硫...
