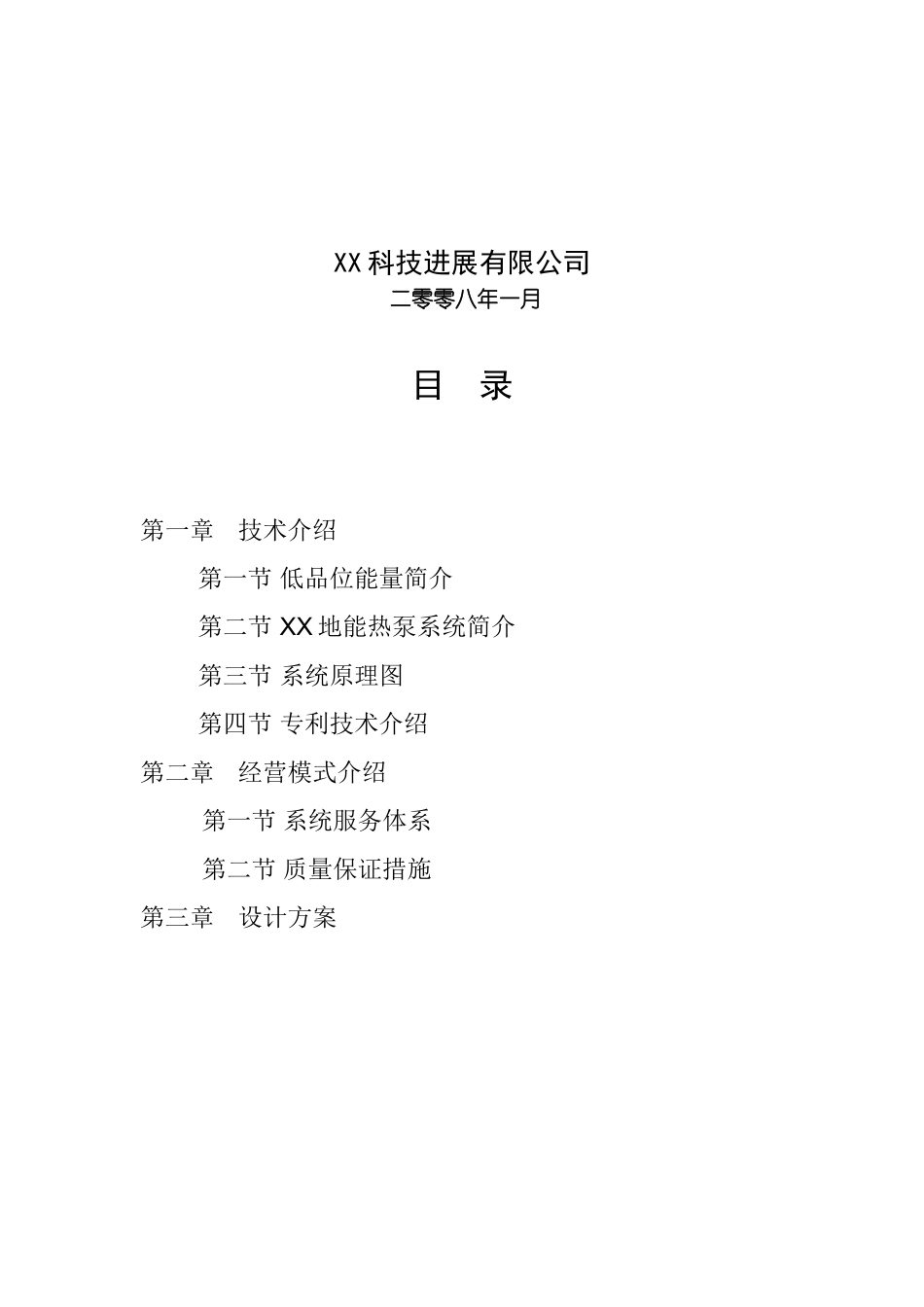

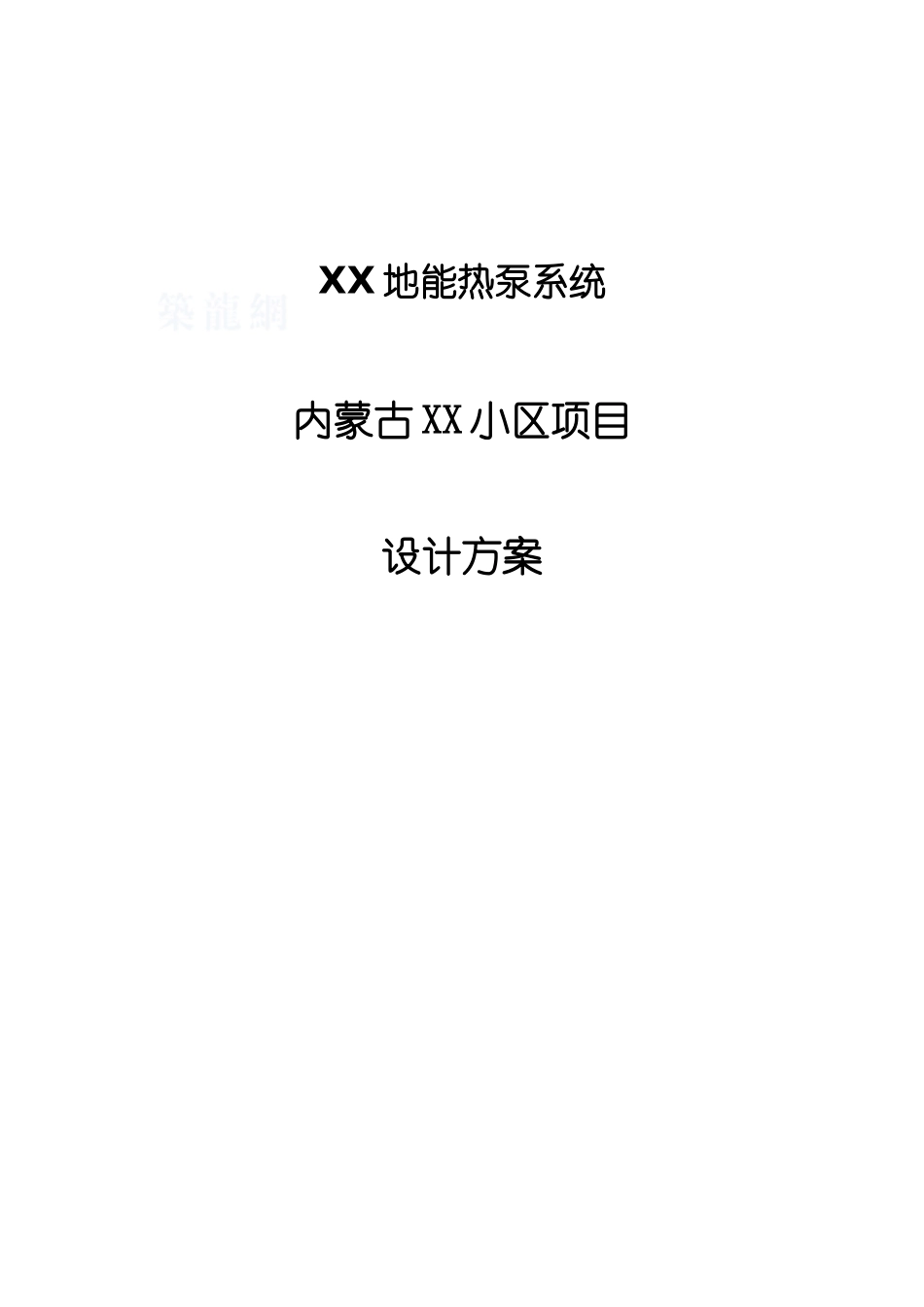

XX 地能热泵系统内蒙古 XX 小区项目设计方案XX 科技进展有限公司二零零八年一月 目 录第一章技术介绍第一节 低品位能量简介第二节 XX 地能热泵系统简介第三节 系统原理图第四节 专利技术介绍第二章经营模式介绍第一节 系统服务体系第二节 质量保证措施第三章设计方案第一章 技术介绍 第一节 低品味能量简介浅层地下（约 30 米以内）是一个巨大的太阳能集热器，收集了 47%的太阳的能量（约为人类每年能耗的 500 多倍）和地核芯热综合作用下形成了相对的恒温层（约 30 米以内）它存储了取之不尽用之不竭的低温可再生能源。低品位能量示意图低品味能量的特点：① 可再生能源浅层地热主要来自太阳的辐射和地心热，取之不尽，用之不竭，太阳和地心的热核反应已进行了数亿年，所产生的功率约数万亿千瓦，可源源不断的供给浅层土壤。② 储量巨大浅层土壤象一个巨大的太阳能集热器，太阳辐射到地球表面后，约有一半的能量被浅层土壤所吸收，比人类每年使用的能量高出 500 多倍。③ 分布广泛地球上多数地域，不论地理位置和高度，其浅层土壤中都蕴藏着低温地能。④ 温度恒定 在太阳能和地心热的综合作用下，在地下一定深度的土壤层中形成了一个相对恒温层，大气温度变化对它影响较小，北京地区恒温层土壤温度春夏秋冬四季约保持在 13-20℃。⑤ 开发利用成本低由于利用浅层低温地能，钻探井深度浅，初投资少，用循环井水做为中间介质与浅层地下恒温岩土热交换。结论：以循环水为介质开发利用地下浅层“低温地能”，是太阳能和地核热能最经济、最有效的利用方式。第二节 XX 地能热泵系统简介XX 地能热泵系统是以自主知识产权——“浅层地能（热）”采集技术为核心，运用系统集成技术实现为建筑物“三联供”（供暖、供冷、供生活热水）的节能环保系统装置。由三部分组成：◆ 低位能量采集装置: 低位能量的采集是一切热泵类制热系统的关键部份。系统所需要的热量主要由它来供给。 ◆ 提升装置:提升装置的主要功能是将较低温度（例如 15℃）的井水中放出的热量提升到循环水温度（例如 45℃）。 ◆ 高位能量释放装置: 高位能量释放装置即通常所称“末端”第三节 系统原理图冬季供暖工况示意图 潜水泵将 15℃左右的井水送入换热器，换热后，返回的井水温度降为 10℃左右，所放出的热量被来自能量提升系统的冷冻水吸收。能量提升系统包括冷凝器、蒸发器、压缩机等，制冷剂在这里进行循环。根据与电冰箱相似的工作原...
