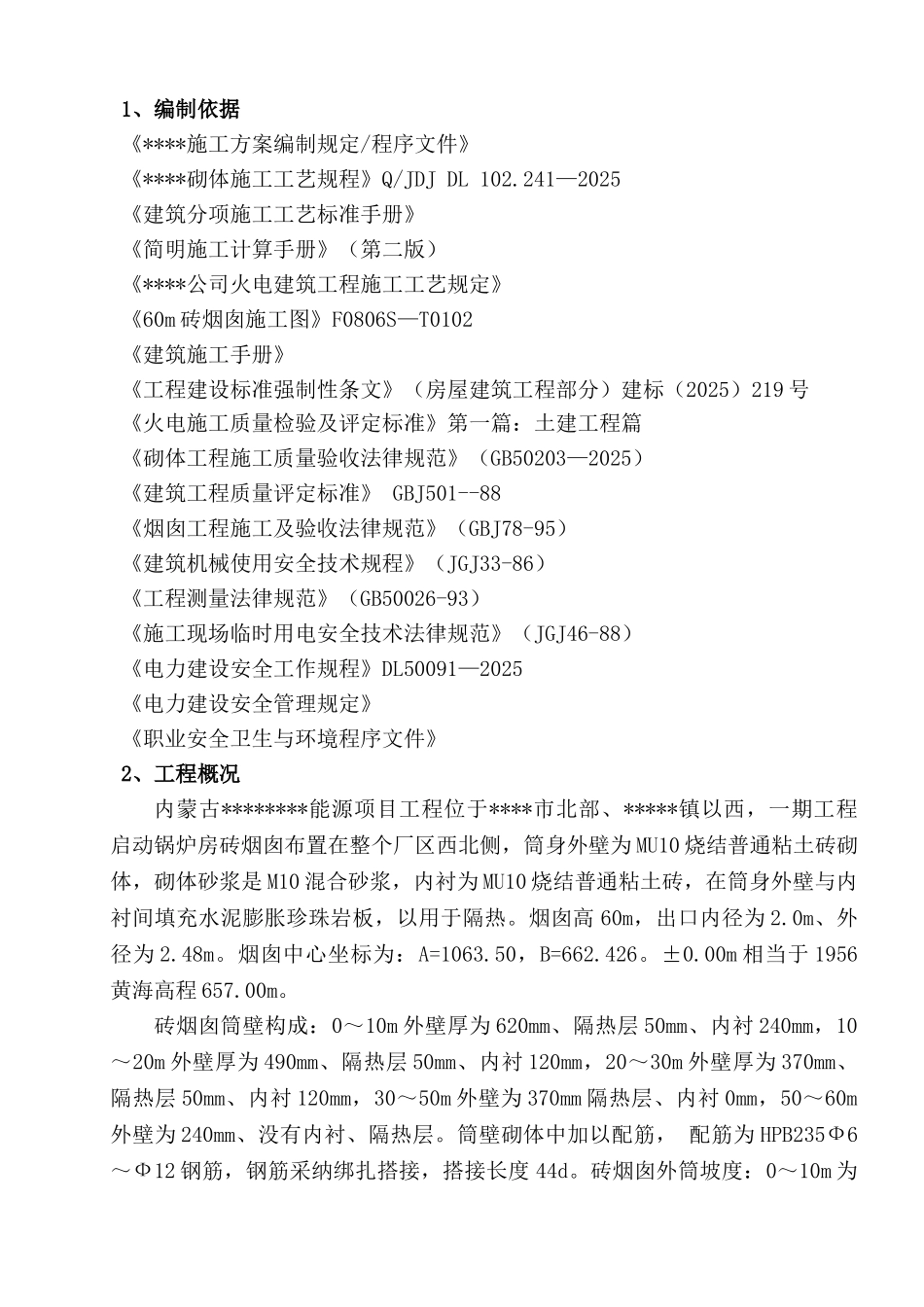

1、编制依据《****施工方案编制规定/程序文件》《****砌体施工工艺规程》Q/JDJ DL 102.241—2025《建筑分项施工工艺标准手册》《简明施工计算手册》（第二版）《****公司火电建筑工程施工工艺规定》《60m 砖烟囱施工图》F0806S—T0102《建筑施工手册》《工程建设标准强制性条文》（房屋建筑工程部分）建标（2025）219 号《火电施工质量检验及评定标准》第一篇：土建工程篇《砌体工程施工质量验收法律规范》（GB50203—2025）《建筑工程质量评定标准》 GBJ501--88 《烟囱工程施工及验收法律规范》（GBJ78-95）《建筑机械使用安全技术规程》（JGJ33-86）《工程测量法律规范》（GB50026-93）《施工现场临时用电安全技术法律规范》（JGJ46-88）《电力建设安全工作规程》DL50091—2025《电力建设安全管理规定》《职业安全卫生与环境程序文件》2、工程概况内蒙古********能源项目工程位于****市北部、*****镇以西，一期工程启动锅炉房砖烟囱布置在整个厂区西北侧，筒身外壁为 MU10 烧结普通粘土砖砌体，砌体砂浆是 M10 混合砂浆，内衬为 MU10 烧结普通粘土砖，在筒身外壁与内衬间填充水泥膨胀珍珠岩板，以用于隔热。烟囱高 60m，出口内径为 2.0m、外径为 2.48m。烟囱中心坐标为：A=1063.50，B=662.426。±0.00m 相当于 1956黄海高程 657.00m。砖烟囱筒壁构成：0～10m 外壁厚为 620mm、隔热层 50mm、内衬 240mm，10～20m 外壁厚为 490mm、隔热层 50mm、内衬 120mm，20～30m 外壁厚为 370mm、隔热层 50mm、内衬 120mm，30～50m 外壁为 370mm 隔热层、内衬 0mm，50～60m外壁为 240mm、没有内衬、隔热层。筒壁砌体中加以配筋， 配筋为 HPB235Ф6～Ф12 钢筋，钢筋采纳绑扎搭接，搭接长度 44d。砖烟囱外筒坡度：0～10m 为0.033，10～50m 为 0.025，50～60m 为 0.039。爬梯为外置直爬梯。在 0.44m 放置四个沉降观测点，55.5m 放置四个倾斜观测点。3、施工应具备的条件3.1 力能供应 施工水源、电源已由建设单位指定水源、电源点采纳２×φ150 引入并在砖烟囱施工区域内布置完成。施工用水按满足消防要求采纳 DN75 钢管引入。3.2 施工道路 在施工区域南侧设置一条临时道路，临时道路与厂区已有道路相接，用 于 砖 烟 囱 施 工 各 种 材 料 运 输 及 人 员 进 出 ， 路 面 采 纳 碎 石 铺 设 。 3.3 施工材料用于砖烟囱筒身施工的烧结粘土砖、钢筋和用于砌筑砂浆的砂、水泥、...
