冰蓄冷空调设计介绍

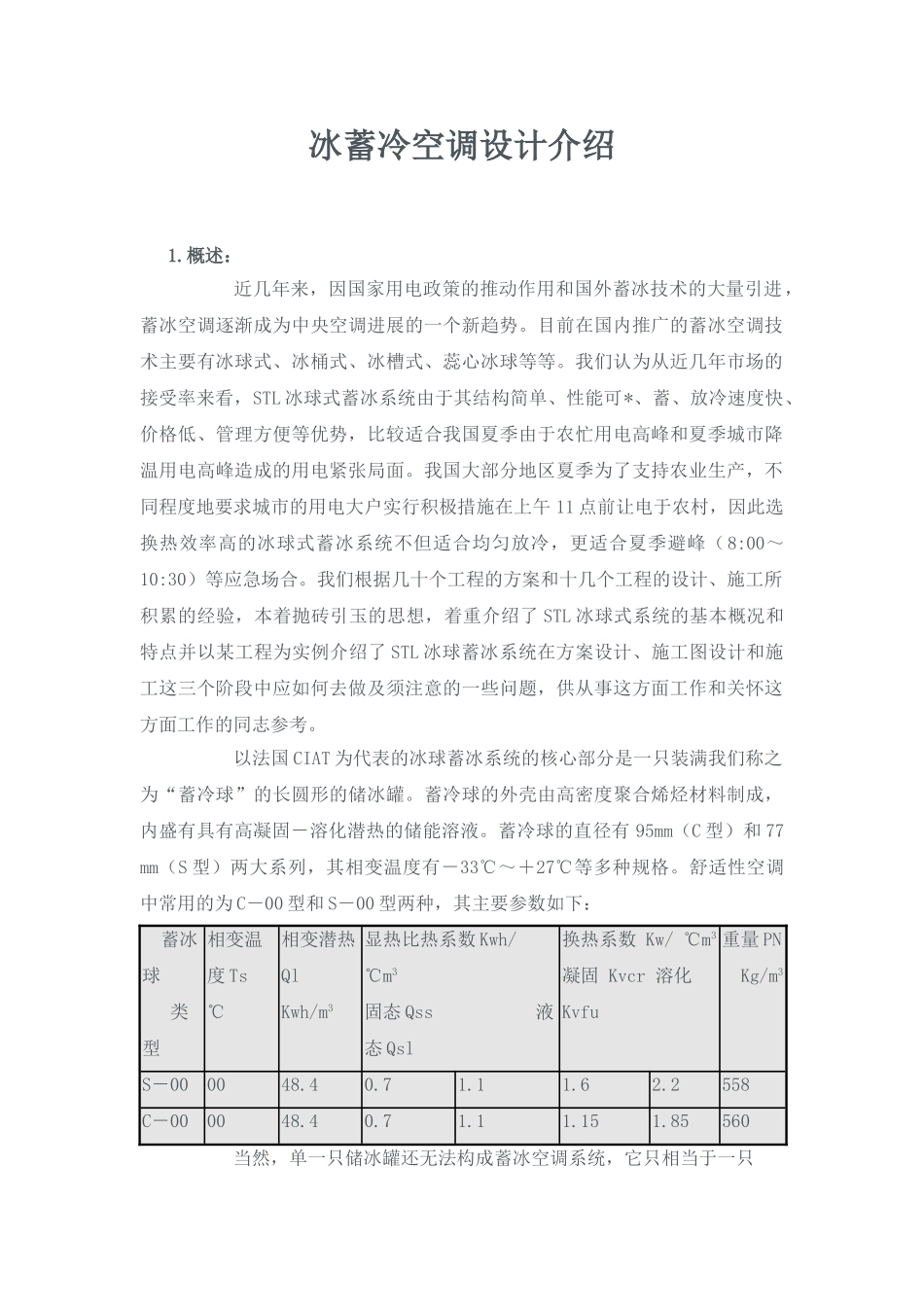

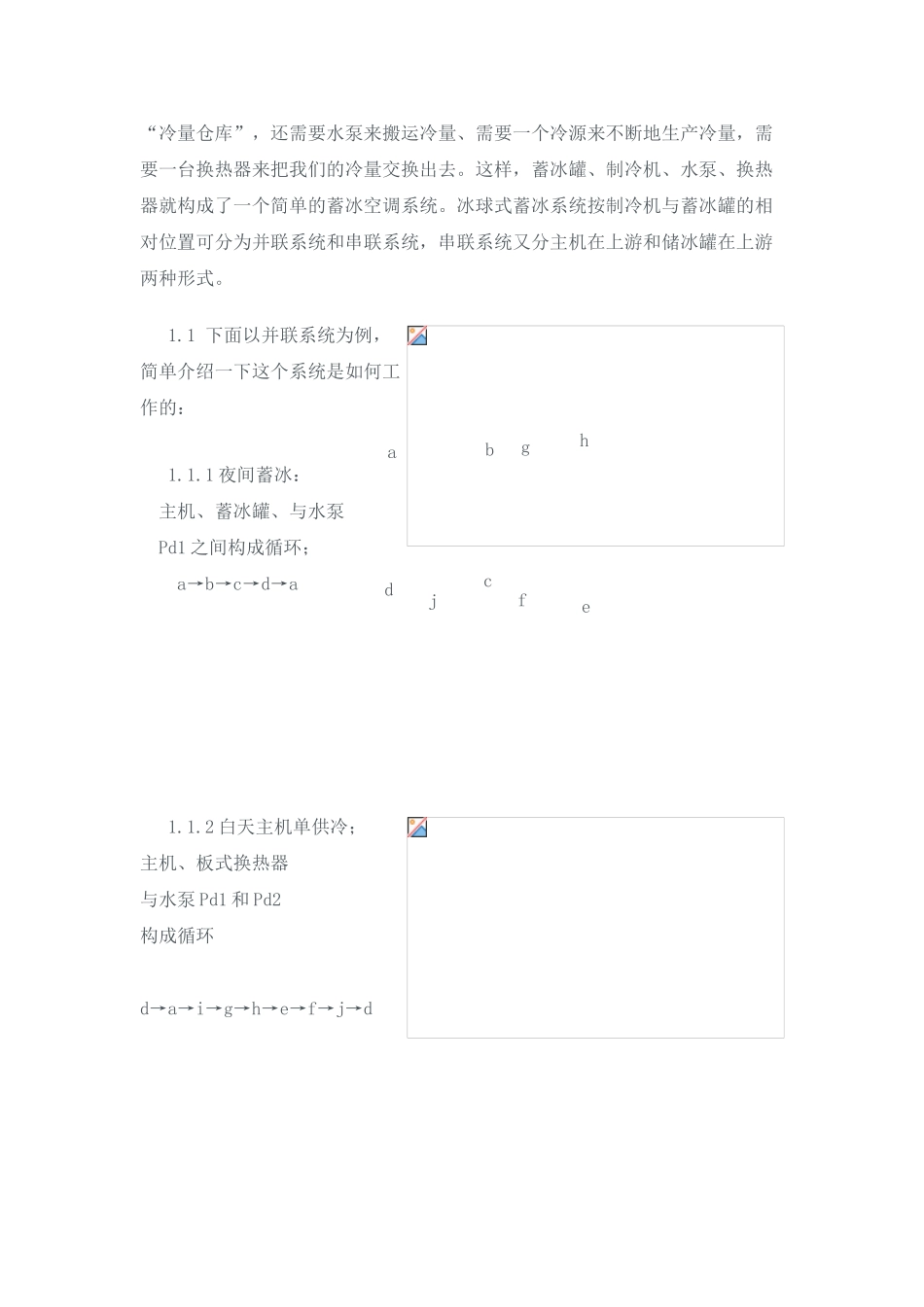

冰蓄冷空调设计介绍1.概述： 近几年来，因国家用电政策的推动作用和国外蓄冰技术的大量引进，蓄冰空调逐渐成为中央空调进展的一个新趋势。目前在国内推广的蓄冰空调技术主要有冰球式、冰桶式、冰槽式、蕊心冰球等等。我们认为从近几年市场的接受率来看，STL 冰球式蓄冰系统由于其结构简单、性能可*、蓄、放冷速度快、价格低、管理方便等优势，比较适合我国夏季由于农忙用电高峰和夏季城市降温用电高峰造成的用电紧张局面。我国大部分地区夏季为了支持农业生产，不同程度地要求城市的用电大户实行积极措施在上午 11 点前让电于农村，因此选换热效率高的冰球式蓄冰系统不但适合均匀放冷，更适合夏季避峰（8:00～10:30）等应急场合。我们根据几十个工程的方案和十几个工程的设计、施工所积累的经验，本着抛砖引玉的思想，着重介绍了 STL 冰球式系统的基本概况和特点并以某工程为实例介绍了 STL 冰球蓄冰系统在方案设计、施工图设计和施工这三个阶段中应如何去做及须注意的一些问题，供从事这方面工作和关怀这方面工作的同志参考。 以法国 CIAT 为代表的冰球蓄冰系统的核心部分是一只装满我们称之为“蓄冷球”的长圆形的储冰罐。蓄冷球的外壳由高密度聚合烯烃材料制成，内盛有具有高凝固－溶化潜热的储能溶液。蓄冷球的直径有 95mm（C 型）和 77 mm（S 型）两大系列，其相变温度有－33℃～＋27℃等多种规格。舒适性空调中常用的为 C－00 型和 S－00 型两种，其主要参数如下： 蓄冰球 类型相变温度 Ts ℃相变潜热Ql Kwh/m3 显热比热系数 Kwh/ ℃m3固态 Qss 液态 Qsl换热系数 Kw/ ℃m3凝固 Kvcr 溶化Kvfu重量 PN Kg/m3S－000048.40.71.11.62.2558C－000048.40.71.11.151.85560 当然，单一只储冰罐还无法构成蓄冰空调系统，它只相当于一只“冷量仓库”，还需要水泵来搬运冷量、需要一个冷源来不断地生产冷量，需要一台换热器来把我们的冷量交换出去。这样，蓄冰罐、制冷机、水泵、换热器就构成了一个简单的蓄冰空调系统。冰球式蓄冰系统按制冷机与蓄冰罐的相对位置可分为并联系统和串联系统，串联系统又分主机在上游和储冰罐在上游两种形式。1.1 下面以并联系统为例，简单介绍一下这个系统是如何工作的： 1.1.1 夜间蓄冰： 主机、蓄冰罐、与水泵 Pd1 之间构成循环； a→b→c→d→a 1.1.2 白天主机单供冷；主机、板式换热器与水泵 Pd1 和 Pd2构成循环d→a→i→g→h→e→f→j→d abghcdefj 1.1.2 白天...
