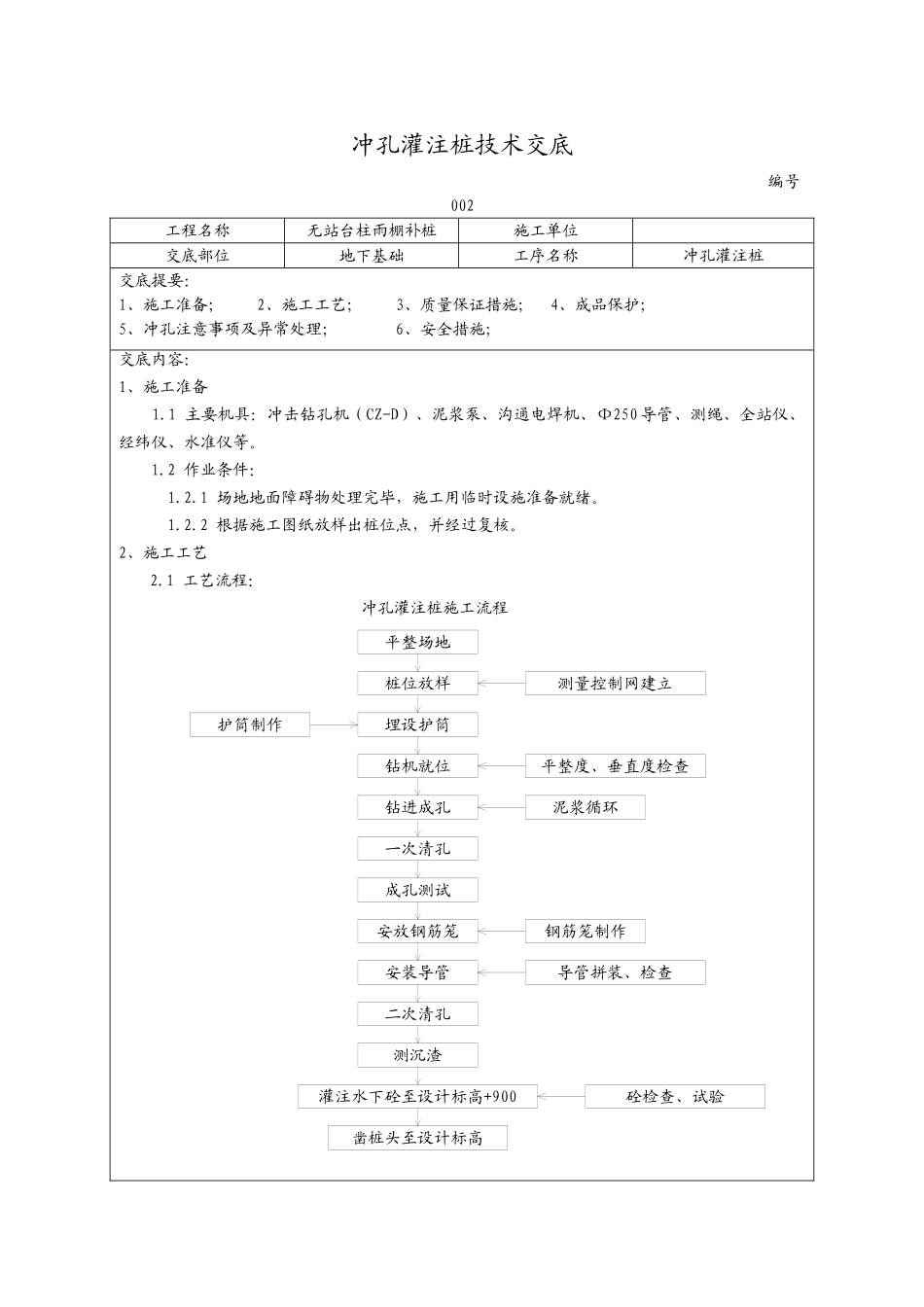

冲孔灌注桩技术交底 编号002工程名称无站台柱雨棚补桩施工单位 交底部位地下基础工序名称冲孔灌注桩交底提要：1、施工准备； 2、施工工艺； 3、质量保证措施； 4、成品保护； 5、冲孔注意事项及异常处理； 6、安全措施； 交底内容：1、施工准备 1.1 主要机具：冲击钻孔机（CZ-D）、泥浆泵、沟通电焊机、Ф250 导管、测绳、全站仪、经纬仪、水准仪等。 1.2 作业条件： 1.2.1 场地地面障碍物处理完毕，施工用临时设施准备就绪。1.2.2 根据施工图纸放样出桩位点，并经过复核。2、施工工艺 2.1 工艺流程：冲孔灌注桩施工流程平整场地桩位放样埋设护筒钻机就位钻进成孔一次清孔成孔测试安放钢筋笼安装导管二次清孔测沉渣护筒制作测量控制网建立平整度、垂直度检查导管拼装、检查砼检查、试验灌注水下砼至设计标高+900泥浆循环钢筋笼制作凿桩头至设计标高技术负责人交底人接受交底人工程名称无站台柱雨棚补桩施工单位中铁建工集团交底部位地下基础工序名称冲孔灌注桩交底提要：1、施工准备； 2、施工工艺； 3、质量保证措施； 4、成品保护； 5、冲孔注意事项及异常处理； 6、安全措施； 交底内容：2.1.1 场地准备：施工前对场地进行清理、平整，为冲孔作业提供工作平台，统一规划设置泥浆池、沉淀池，采纳机械开挖，并做好浆池围护。 2.1.2 测量放样：在施工技术人员的指导协助下，测量人员根据施工图纸精确放样出孔位，复查无误后方可进行安放桩机及埋设护筒。2.1.3 埋设护筒：护筒采纳 6～8mm 厚钢板加工制成，高度 1.5～2m，内径比桩径大 20cm，上部宜开设 1～2 个溢浆孔。校正桩位中心后，护筒四周用粘土分层回填夯实。护筒埋设深度不应小于 1.5m，同时应满足孔内泥浆面高度的要求。护筒中心与桩位中心的偏差不得大于 50mm，垂直度控制在 1/200 以内。2.1.4 泥浆池及泥浆制备：泥浆池的容积为钻孔容积的 1.2～1.5 倍，护壁泥浆可采纳原土造浆。在施工过程中及时补充优质泥浆，冲进中随时检验泥浆比重和含砂率，并填写泥浆试验记录表。2.1.5 冲击成孔2.1.5.1 钻机就位前，铺设垫木，保证钻机平稳牢固。钻机支撑垫木不能压在孔口钢护筒上，防止护筒变形移位。2.1.5.2 调整钻机，使钻锥起吊滑轮缘，钻锥中心和桩孔中心三者在同一垂线上，稳定好钻机和扒杆揽风绳。吊钻的钢丝绳选用软性、无死弯、无断丝者，安全系数不小于 12，与钻头的联结必须牢固。2.1.5.3 开孔时，应低锤密击，如表土为淤泥细砂等软弱...
