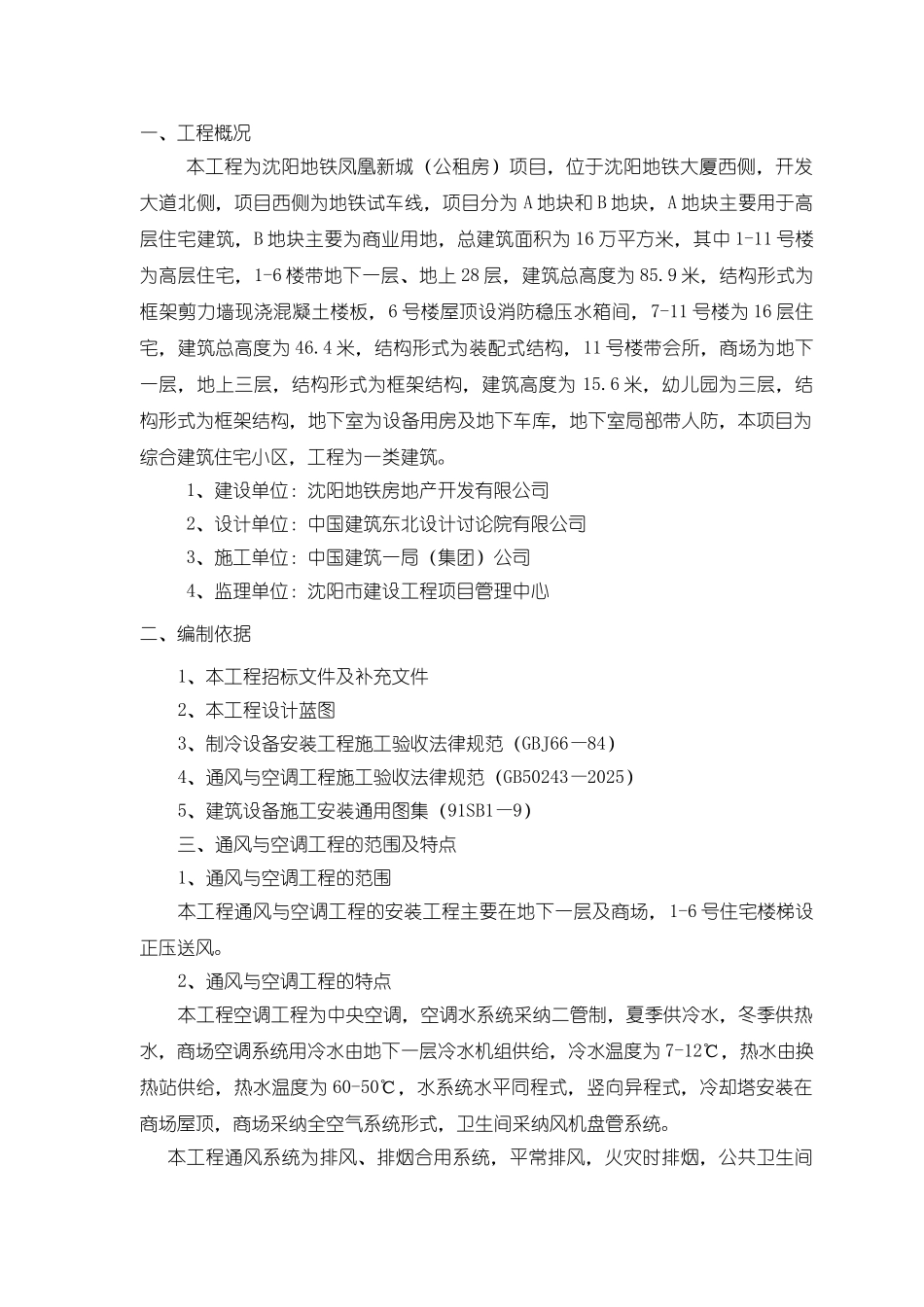

一、工程概况本工程为沈阳地铁凤凰新城（公租房）项目，位于沈阳地铁大厦西侧，开发大道北侧，项目西侧为地铁试车线，项目分为 A 地块和 B 地块，A 地块主要用于高层住宅建筑，B 地块主要为商业用地，总建筑面积为 16 万平方米，其中 1-11 号楼为高层住宅，1-6 楼带地下一层、地上 28 层，建筑总高度为 85.9 米，结构形式为框架剪力墙现浇混凝土楼板，6 号楼屋顶设消防稳压水箱间，7-11 号楼为 16 层住宅，建筑总高度为 46.4 米，结构形式为装配式结构，11 号楼带会所，商场为地下一层，地上三层，结构形式为框架结构，建筑高度为 15.6 米，幼儿园为三层，结构形式为框架结构，地下室为设备用房及地下车库，地下室局部带人防，本项目为综合建筑住宅小区，工程为一类建筑。1、建设单位：沈阳地铁房地产开发有限公司2、设计单位：中国建筑东北设计讨论院有限公司3、施工单位：中国建筑一局（集团）公司4、监理单位：沈阳市建设工程项目管理中心二、编制依据1、本工程招标文件及补充文件2、本工程设计蓝图3、制冷设备安装工程施工验收法律规范（GBJ66—84）4、通风与空调工程施工验收法律规范（GB50243—2025）5、建筑设备施工安装通用图集（91SB1—9）三、通风与空调工程的范围及特点1、通风与空调工程的范围本工程通风与空调工程的安装工程主要在地下一层及商场，1-6 号住宅楼梯设正压送风。2、通风与空调工程的特点本工程空调工程为中央空调，空调水系统采纳二管制，夏季供冷水，冬季供热水，商场空调系统用冷水由地下一层冷水机组供给，冷水温度为 7-12℃，热水由换热站供给，热水温度为 60-50℃，水系统水平同程式，竖向异程式，冷却塔安装在商场屋顶，商场采纳全空气系统形式，卫生间采纳风机盘管系统。本工程通风系统为排风、排烟合用系统，平常排风，火灾时排烟，公共卫生间设机械排风系统，楼梯间采纳自然排烟方式，排风、排烟及新风机组均设连锁控制。3、材料要求本工程空调风管、排风、排烟风管采纳镀锌钢板，冷、热水管采纳碳素钢管，管径≦DN50 时采纳焊接钢管，管径﹥DN50 时采纳无缝钢管，冷凝水管采纳热镀锌钢管，空调风管保温采纳 20mm 厚离心玻璃棉保温，吊顶内排烟风管采纳 50mm 厚离心玻璃棉隔热，空调冷、热水管、风机盘管、冷凝水管、循环管、膨胀管采纳难燃B1 级闭孔柔性泡沫橡塑管壳保温，容重 32㎏/m3,导热系数 0.034W/m.KI。镀锌板材壁厚如下：矩形风管大边长（mm）板材厚度（mm）通风...
