出口围堰施工措施

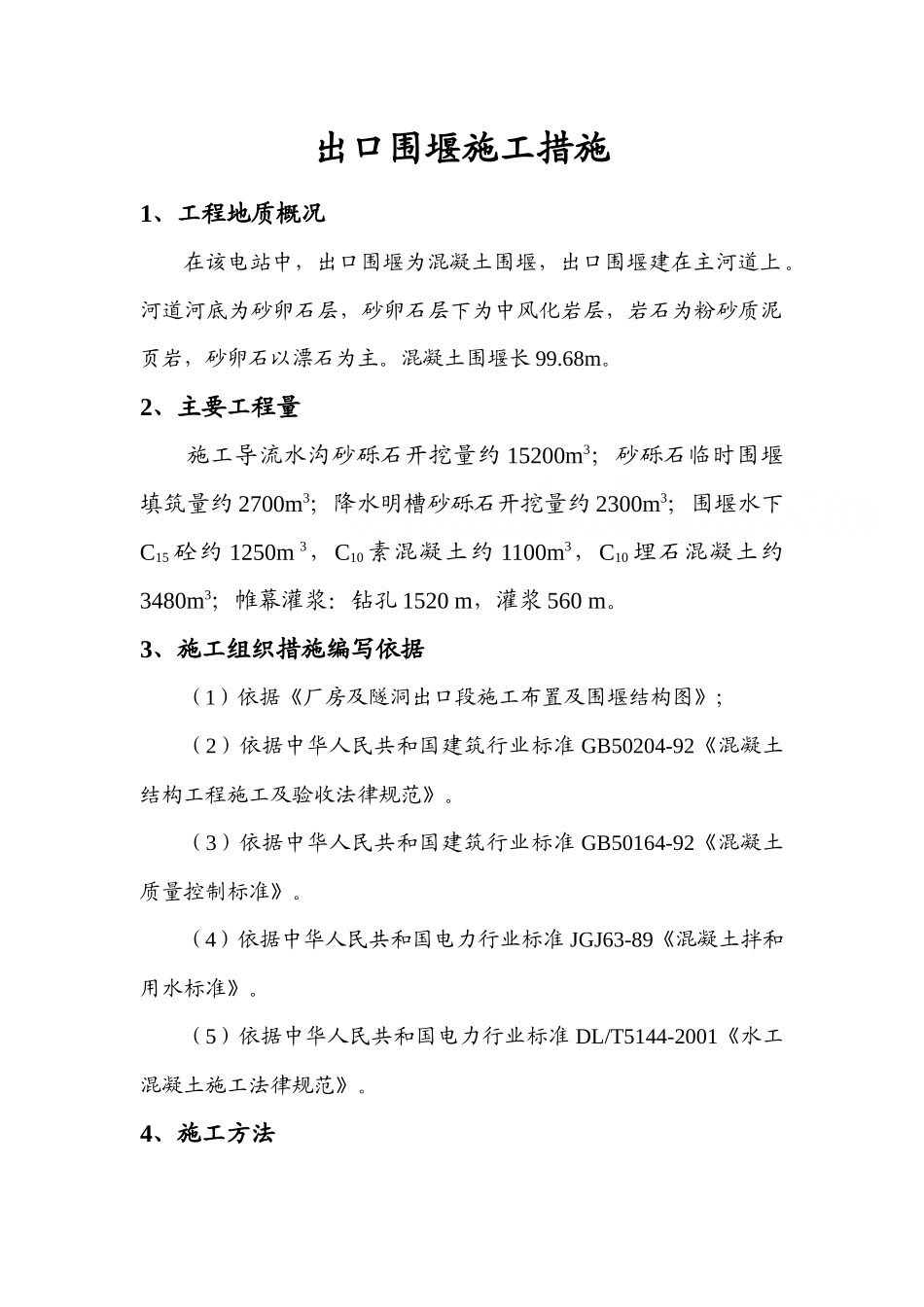

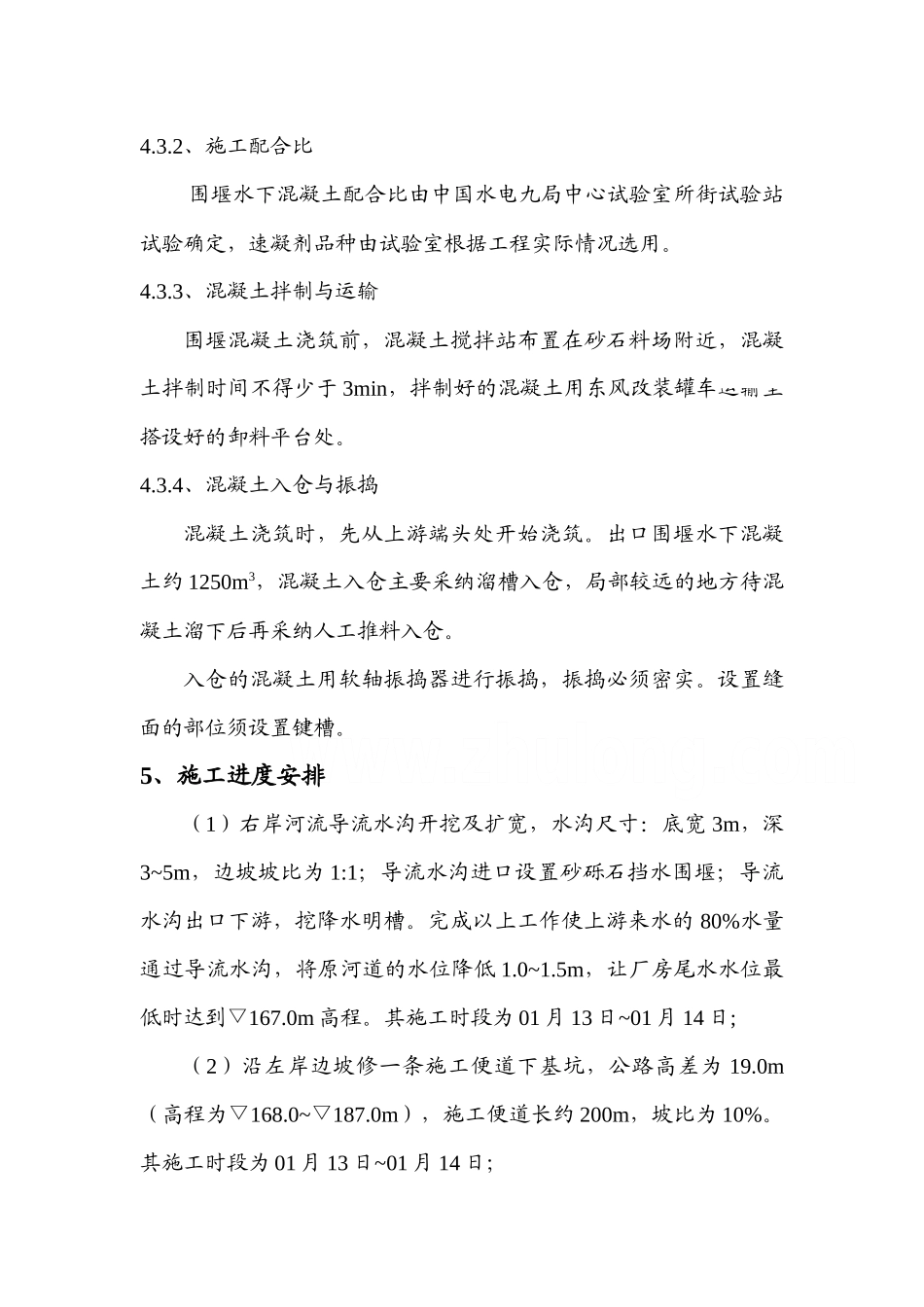

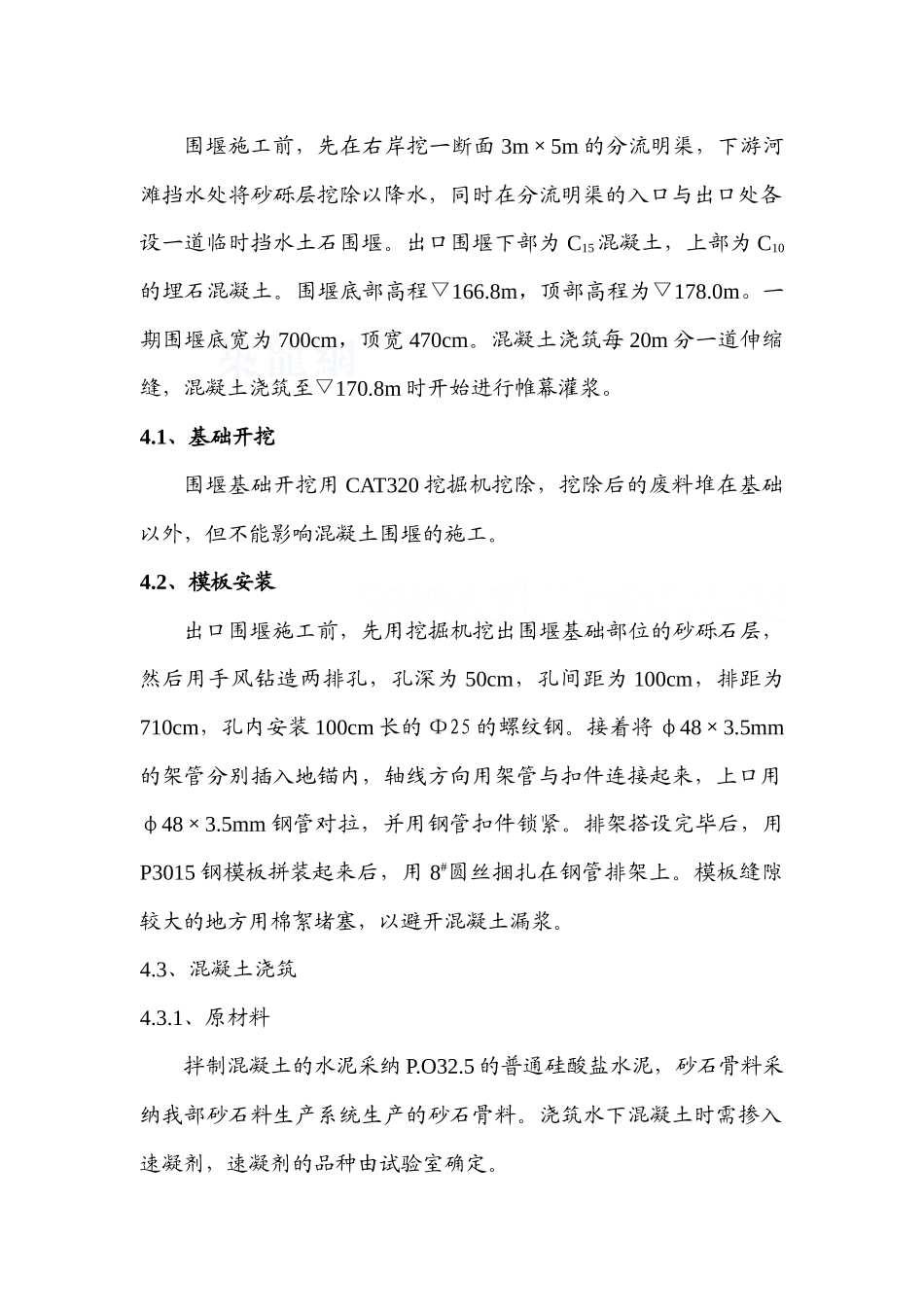

出口围堰施工措施1、工程地质概况在该电站中，出口围堰为混凝土围堰，出口围堰建在主河道上。河道河底为砂卵石层，砂卵石层下为中风化岩层，岩石为粉砂质泥页岩，砂卵石以漂石为主。混凝土围堰长 99.68m。2、主要工程量施工导流水沟砂砾石开挖量约 15200m3；砂砾石临时围堰填筑量约 2700m3；降水明槽砂砾石开挖量约 2300m3；围堰水下C15 砼约 1250m 3，C10 素混凝土约 1100m3，C10 埋石混凝土约3480m3；帷幕灌浆：钻孔 1520 m，灌浆 560 m。3、施工组织措施编写依据 （1）依据《厂房及隧洞出口段施工布置及围堰结构图》；（2）依据中华人民共和国建筑行业标准 GB50204-92《混凝土结构工程施工及验收法律规范》。（3）依据中华人民共和国建筑行业标准 GB50164-92《混凝土质量控制标准》。（4）依据中华人民共和国电力行业标准 JGJ63-89《混凝土拌和用水标准》。（5）依据中华人民共和国电力行业标准 DL/T5144-2001《水工混凝土施工法律规范》。4、施工方法围堰施工前，先在右岸挖一断面 3m×5m 的分流明渠，下游河滩挡水处将砂砾层挖除以降水，同时在分流明渠的入口与出口处各设一道临时挡水土石围堰。出口围堰下部为 C15混凝土，上部为 C10的埋石混凝土。围堰底部高程▽166.8m，顶部高程为▽178.0m。一期围堰底宽为 700cm，顶宽 470cm。混凝土浇筑每 20m 分一道伸缩缝，混凝土浇筑至▽170.8m 时开始进行帷幕灌浆。4.1、基础开挖围堰基础开挖用 CAT320 挖掘机挖除，挖除后的废料堆在基础以外，但不能影响混凝土围堰的施工。4.2、模板安装出口围堰施工前，先用挖掘机挖出围堰基础部位的砂砾石层，然后用手风钻造两排孔，孔深为 50cm，孔间距为 100cm，排距为710cm，孔内安装 100cm 长的 Φ25 的螺纹钢。接着将 φ48×3.5mm的架管分别插入地锚内，轴线方向用架管与扣件连接起来，上口用φ48×3.5mm 钢管对拉，并用钢管扣件锁紧。排架搭设完毕后，用P3015 钢模板拼装起来后，用 8#圆丝捆扎在钢管排架上。模板缝隙较大的地方用棉絮堵塞，以避开混凝土漏浆。4.3、混凝土浇筑4.3.1、原材料拌制混凝土的水泥采纳 P.O32.5 的普通硅酸盐水泥，砂石骨料采纳我部砂石料生产系统生产的砂石骨料。浇筑水下混凝土时需掺入速凝剂，速凝剂的品种由试验室确定。4.3.2、施工配合比 围堰水下混凝土配合比由中国水电九局中心试验室所街试验站试验确定，速凝剂品种由试验室根据工程实际情况选用。4.3.3、混凝土拌制与运输围堰...
