利用鸿业市政管线软件进行电力电讯排管设计操作步骤

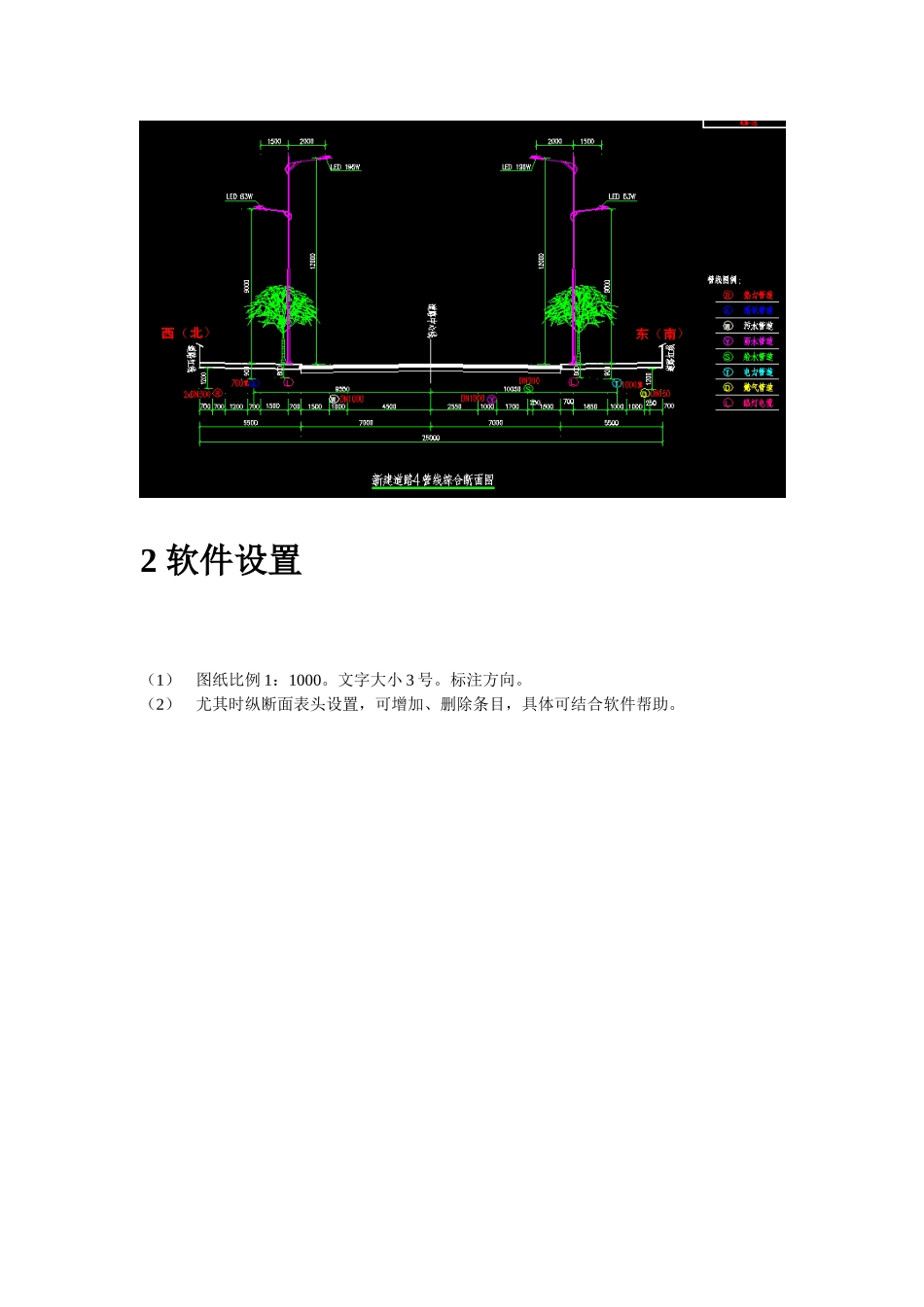

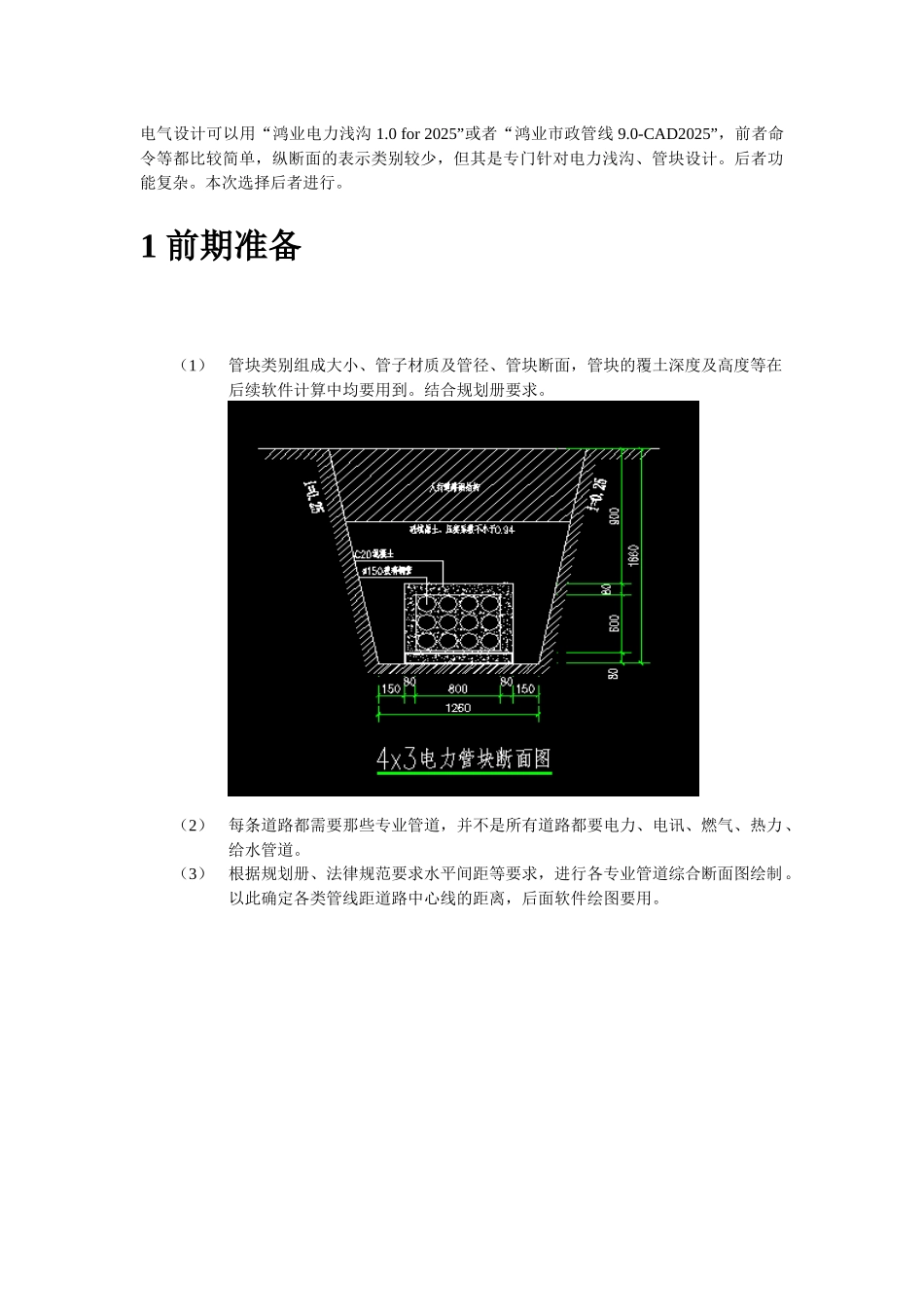

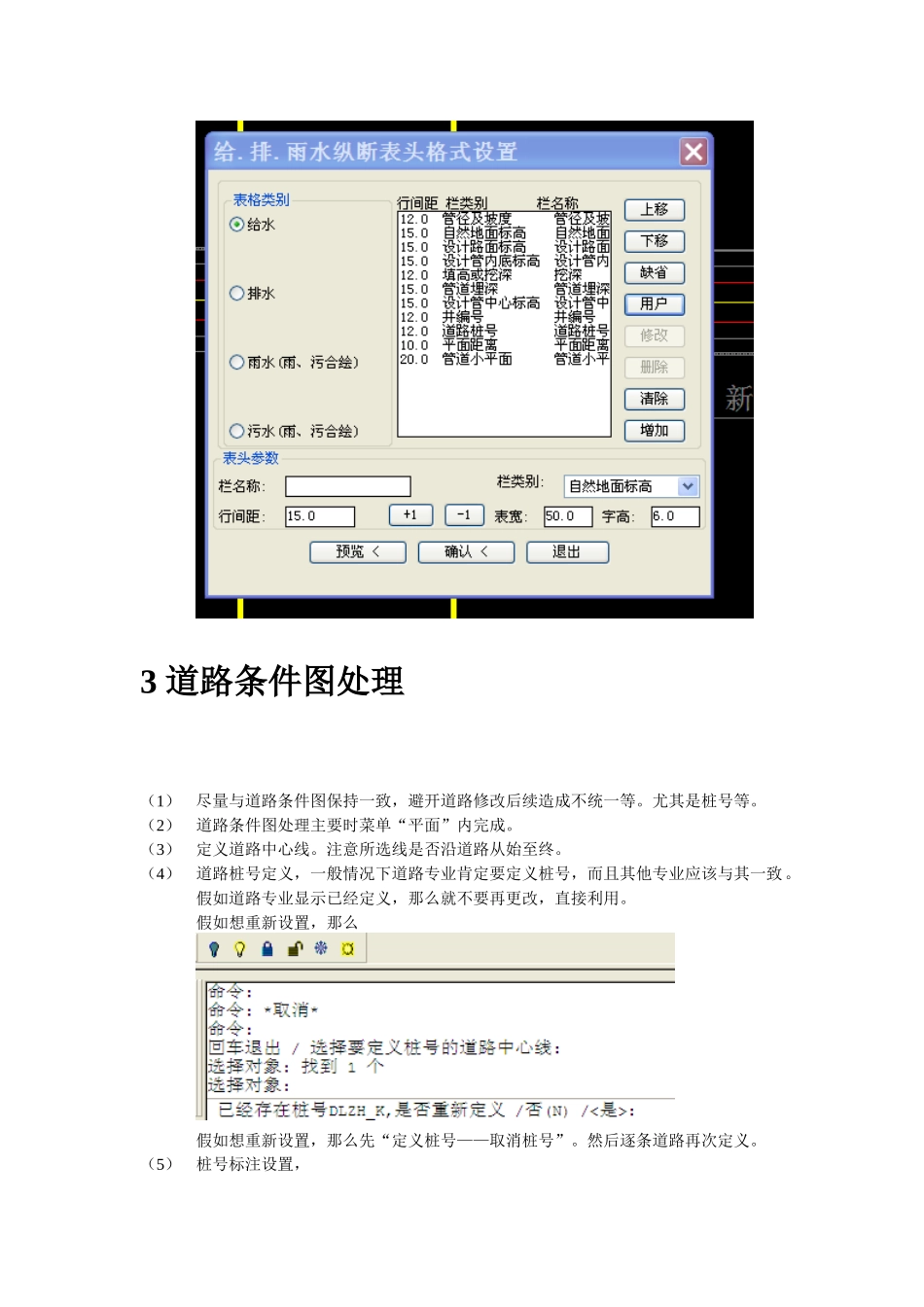

电气设计可以用“鸿业电力浅沟 1.0 for 2025”或者“鸿业市政管线 9.0-CAD2025”，前者命令等都比较简单，纵断面的表示类别较少，但其是专门针对电力浅沟、管块设计。后者功能复杂。本次选择后者进行。1 前期准备（1）管块类别组成大小、管子材质及管径、管块断面，管块的覆土深度及高度等在后续软件计算中均要用到。结合规划册要求。（2）每条道路都需要那些专业管道，并不是所有道路都要电力、电讯、燃气、热力、给水管道。（3）根据规划册、法律规范要求水平间距等要求，进行各专业管道综合断面图绘制。以此确定各类管线距道路中心线的距离，后面软件绘图要用。2 软件设置（1）图纸比例 1：1000。文字大小 3 号。标注方向。（2）尤其时纵断面表头设置，可增加、删除条目，具体可结合软件帮助。3 道路条件图处理（1）尽量与道路条件图保持一致，避开道路修改后续造成不统一等。尤其是桩号等。（2）道路条件图处理主要时菜单“平面”内完成。（3）定义道路中心线。注意所选线是否沿道路从始至终。（4）道路桩号定义，一般情况下道路专业肯定要定义桩号，而且其他专业应该与其一致。假如道路专业显示已经定义，那么就不要再更改，直接利用。假如想重新设置，那么假如想重新设置，那么先“定义桩号——取消桩号”。然后逐条道路再次定义。（5）桩号标注设置，（6）重点，自然标高提取，保存。“自然标高文件——测量图提取”。选择道路专业图上的纵断面，并根据提示进行操作，最后保存为“纵断面自然标高文件”，后缀为.bgz。（7）重点，设计标高提取，保存。与自然标高提取操作相同，“自然标高文件——测量图提取”。选择道路专业图上的纵断面，并根据提示进行操作，最后保存为“纵断面设计标高文件”，后缀为.bgs。（8）4 管道布置管线布置前需完成，道路管线综合断面布置，并确定各管线距道路中心线的距离，并在图纸上标出来，如下图。（1）给水——参考线平行布线，参考线一般选择道路中心线最好，假如道路中心线是弯路曲线，那么需要多选择几个参照线才可。按提示操作，在下图时，注意管代号的定义，本次电力直接定义为 DL，电讯直接定义为 DX。至于管径的选择，由于电力及电讯都采纳管块，所以一定要线进行管块断面设计，确定高度和宽度。软件“自动布线”中管径全部为整数，故管块断面设计时只能与其一致。可选择800.但是在“参考线平行布线”中有矩形管道可选，如下图右。（2）布置井。井的布置最好要与诸如 50、100、150 ...
