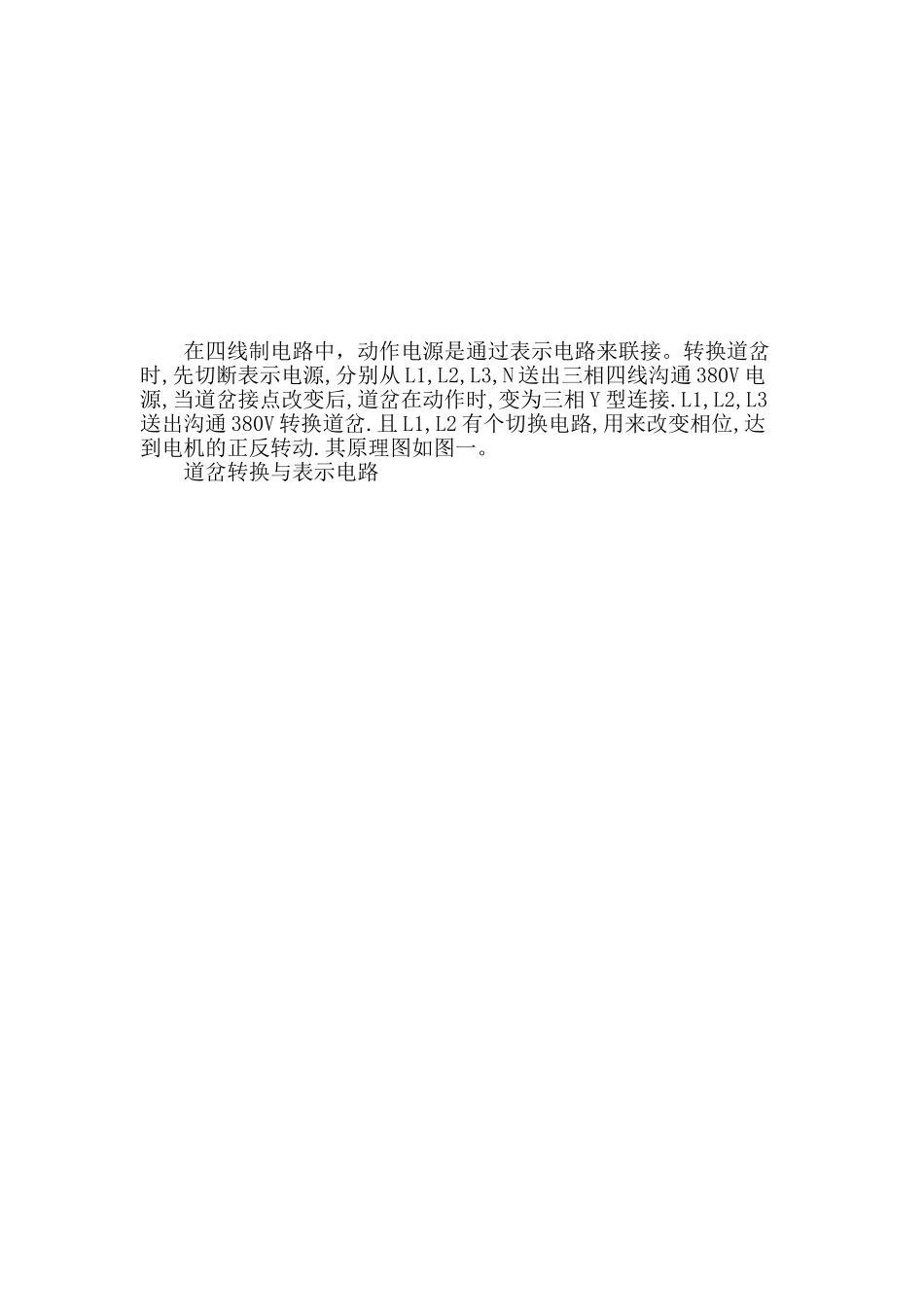

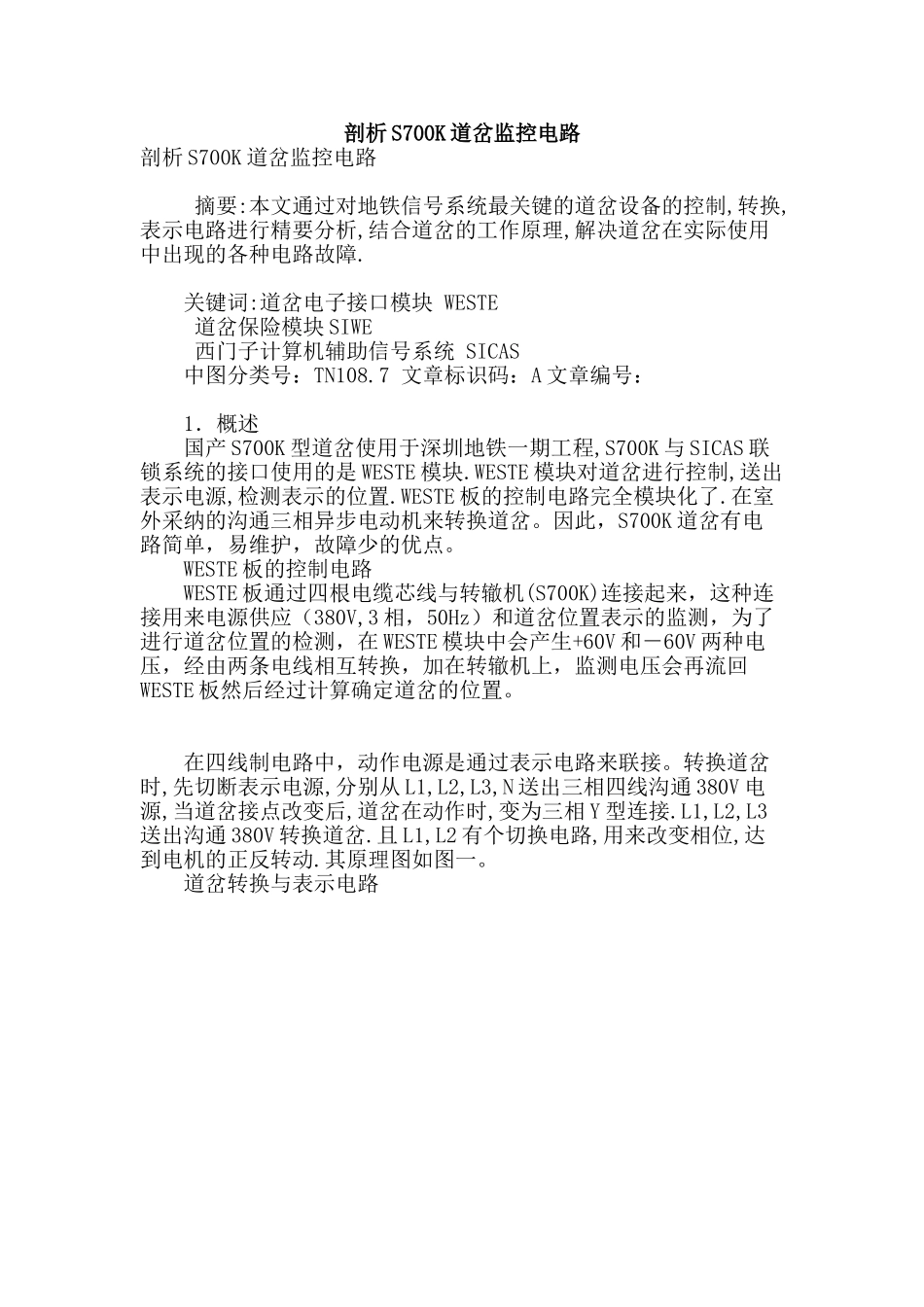

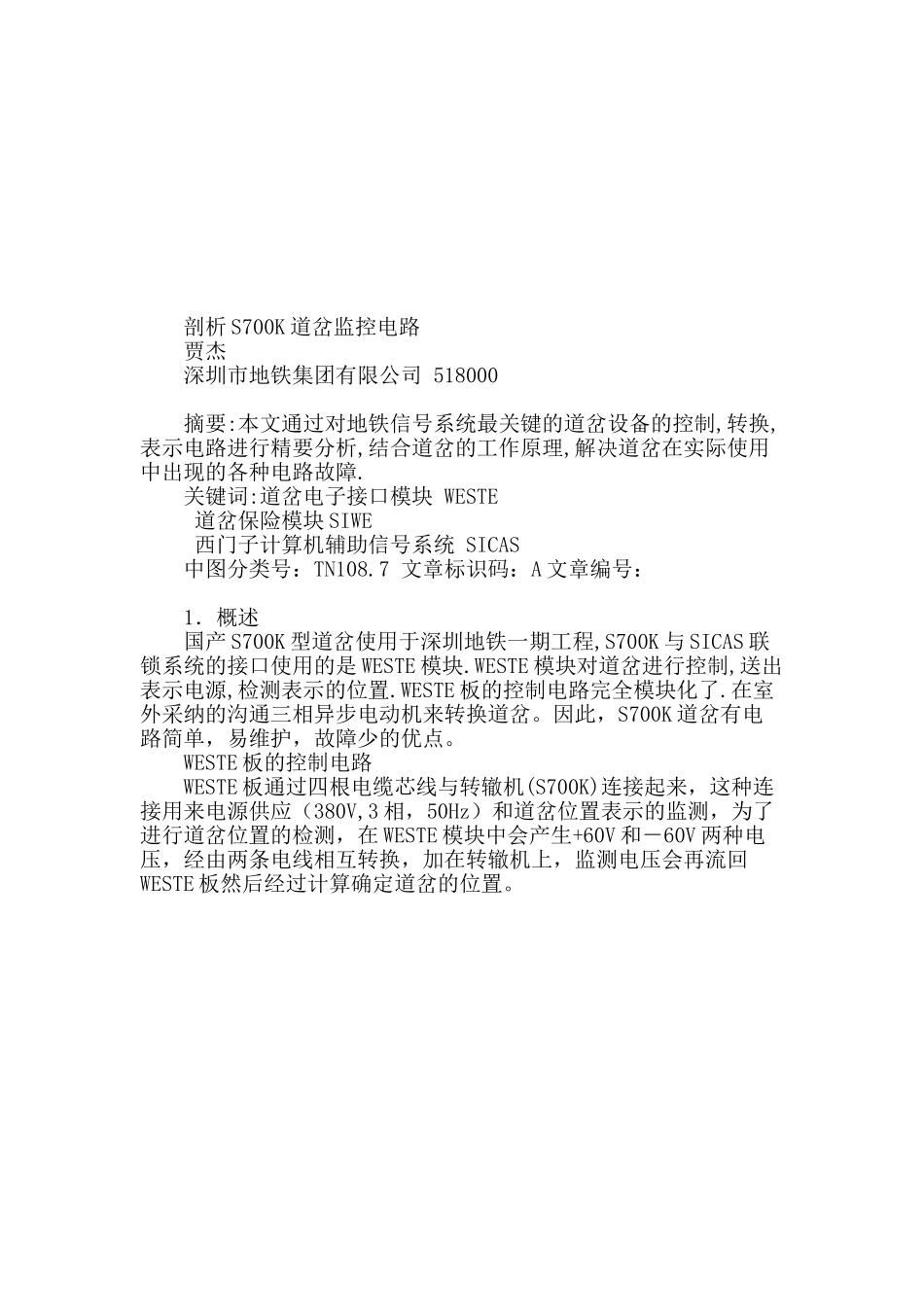

剖析 S700K 道岔监控电路剖析 S700K 道岔监控电路 摘要:本文通过对地铁信号系统最关键的道岔设备的控制,转换,表示电路进行精要分析,结合道岔的工作原理,解决道岔在实际使用中出现的各种电路故障. 关键词:道岔电子接口模块 WESTE 道岔保险模块 SIWE 西门子计算机辅助信号系统 SICAS 中图分类号：TN108.7 文章标识码：A 文章编号： 1．概述 国产 S700K 型道岔使用于深圳地铁一期工程,S700K 与 SICAS 联锁系统的接口使用的是 WESTE 模块.WESTE 模块对道岔进行控制,送出表示电源,检测表示的位置.WESTE 板的控制电路完全模块化了.在室外采纳的沟通三相异步电动机来转换道岔。因此，S700K 道岔有电路简单，易维护，故障少的优点。 WESTE 板的控制电路 WESTE 板通过四根电缆芯线与转辙机(S700K)连接起来，这种连接用来电源供应（380V,3 相，50Hz）和道岔位置表示的监测，为了进行道岔位置的检测，在 WESTE 模块中会产生+60V 和－60V 两种电压，经由两条电线相互转换，加在转辙机上，监测电压会再流回WESTE 板然后经过计算确定道岔的位置。 在四线制电路中，动作电源是通过表示电路来联接。转换道岔时,先切断表示电源,分别从 L1,L2,L3,N 送出三相四线沟通 380V 电源,当道岔接点改变后,道岔在动作时,变为三相 Y 型连接.L1,L2,L3送出沟通 380V 转换道岔.且 L1,L2 有个切换电路,用来改变相位,达到电机的正反转动.其原理图如图一。 道岔转换与表示电路 剖析 S700K 道岔监控电路 贾杰 深圳市地铁集团有限公司 518000 摘要:本文通过对地铁信号系统最关键的道岔设备的控制,转换,表示电路进行精要分析,结合道岔的工作原理,解决道岔在实际使用中出现的各种电路故障. 关键词:道岔电子接口模块 WESTE 道岔保险模块 SIWE 西门子计算机辅助信号系统 SICAS 中图分类号：TN108.7 文章标识码：A 文章编号： 1．概述 国产 S700K 型道岔使用于深圳地铁一期工程,S700K 与 SICAS 联锁系统的接口使用的是 WESTE 模块.WESTE 模块对道岔进行控制,送出表示电源,检测表示的位置.WESTE 板的控制电路完全模块化了.在室外采纳的沟通三相异步电动机来转换道岔。因此，S700K 道岔有电路简单，易维护，故障少的优点。 WESTE 板的控制电路 WESTE 板通过四根电缆芯线与转辙机(S700K)连接起来，这种连接用来电源供应（380V,3 相，50Hz）和道岔位置表示的监测，为了进行道岔位置的检测，在 WESTE 模块中会...
