办公楼工程测量施工方案

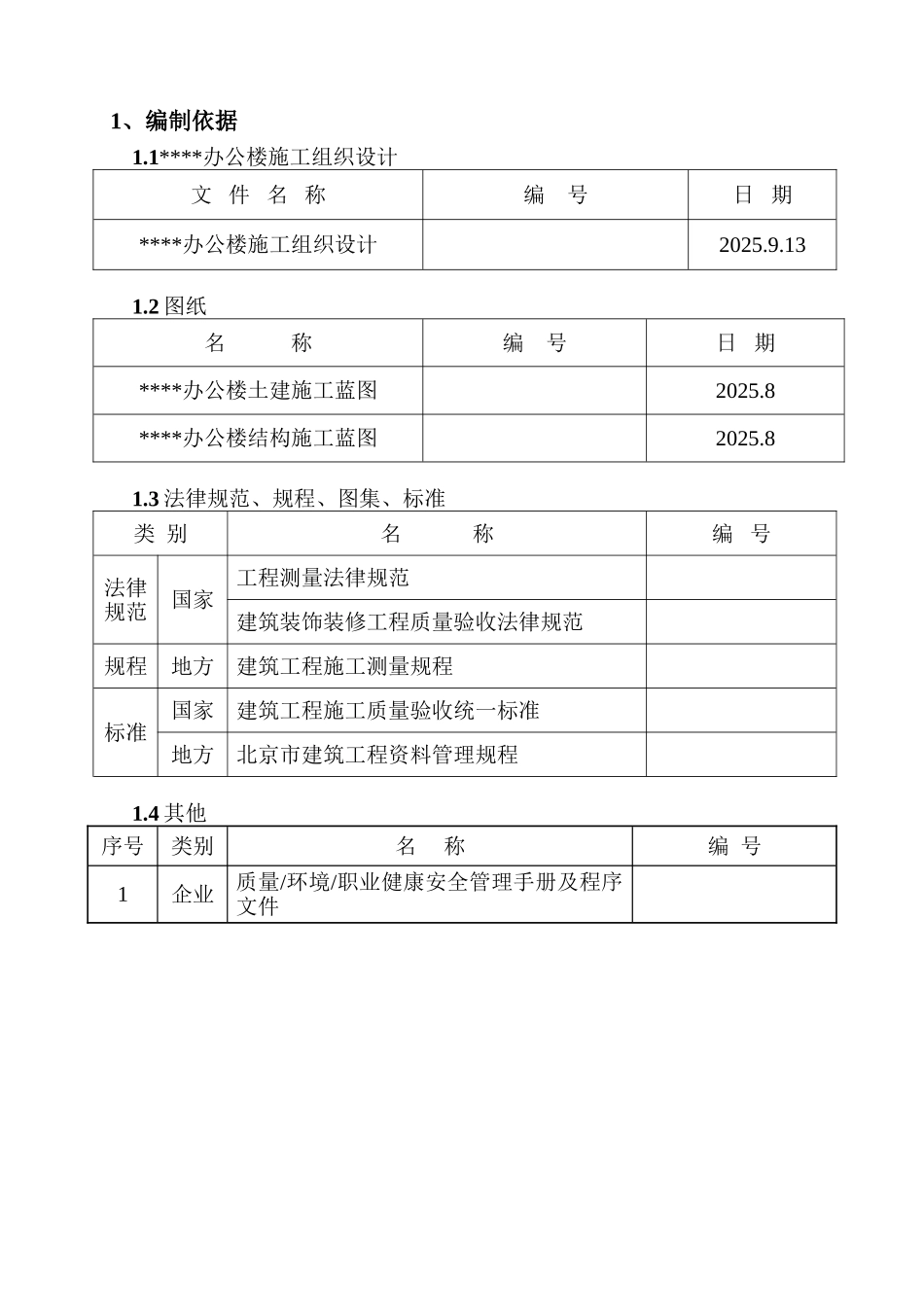

1、编制依据1.1****办公楼施工组织设计文 件 名 称编 号日 期****办公楼施工组织设计2025.9.131.2 图纸名 称编 号日 期****办公楼土建施工蓝图2025.8****办公楼结构施工蓝图2025.81.3 法律规范、规程、图集、标准类 别名 称编 号法律规范国家工程测量法律规范建筑装饰装修工程质量验收法律规范规程地方建筑工程施工测量规程标准国家建筑工程施工质量验收统一标准地方北京市建筑工程资料管理规程1.4 其他序号类别名 称编 号1企业质量/环境/职业健康安全管理手册及程序文件2、工程概况2.1****办公楼位于顺义区***西路***侧，***路西侧，场地基本平坦；本工程建筑面积 34031m2,平面呈“L”型，总体分为 A、B 区及地下车库，其中 A 区地下一层、地上十三层，B 区地下一层、地上十一和十四层；工程结构为全现浇框架-剪力墙结构综合性办公楼，建筑物在 A、B 区之间设置一道250mm 宽变形缝。2.2 本工程地上、地下部分主要的技术测量参数如下表（m）：建筑物总高58.50檐口高度52.45东西向长度72.45南北向长度65.20±0.000 高程38.400场地高程36.800~37.400基底标高-6.75室外地坪标高-0.60首层层高5.10最大基坑深度-9.10标准层层高3.60m地下一层层高3.90主要纵向轴线尺寸7.20主要横向轴线尺寸7.20、6.603、施工安排3.1 施工测量基本要求：3.1.1 遵守先整体后局部和高精度控制低精度的工作程序。3.1.2 严格审核原始数据，选用科学、简捷和精度合理的测量方法。3.1.3 健全报验制度，放线工作要经过自检、互检合格后方可申请验线。3.2 总体安排3.2.1 平面控制网：在工程定位测量放线前应将施工现场平整，在轴线控制桩位置上必须延轴线控制方向抄平，以保证拉钢尺准确性，尽量降低高差而产生的误差。建筑物轴线控制桩距建筑物外墙轴线分别为 6.5m、5.7 m、5.0 m、4.5 m。确定施工主控轴为：横轴 1-A、1-D、1-C、1-D 轴，纵轴 1-1、1-3、1-5、1-6、1-1/7、1-12、1-14、1-16、1-17 轴。3.2.2 高程控制网：根据建设单位给予高程点（37.734m）引入施工现场，为保证高程的准确性在操作过程中应做一次闭合差引测。建筑物高程控制点沿建筑物四周共设五个点，设置在相对永久、牢固的建筑物上，使桩点之间能通视。用红漆刷成“ ▽ ”形，做好明显标示（见附图 2、3）。在基槽开挖过程中，为保证桩位的准确可靠，有利于工程施工应及时将主轴线做竖向投测到喷浆护坡壁上，弹线用红漆作标记，注明控制点位。3.3 劳动组织及分...
