办公楼工程钢结构安装施工方案

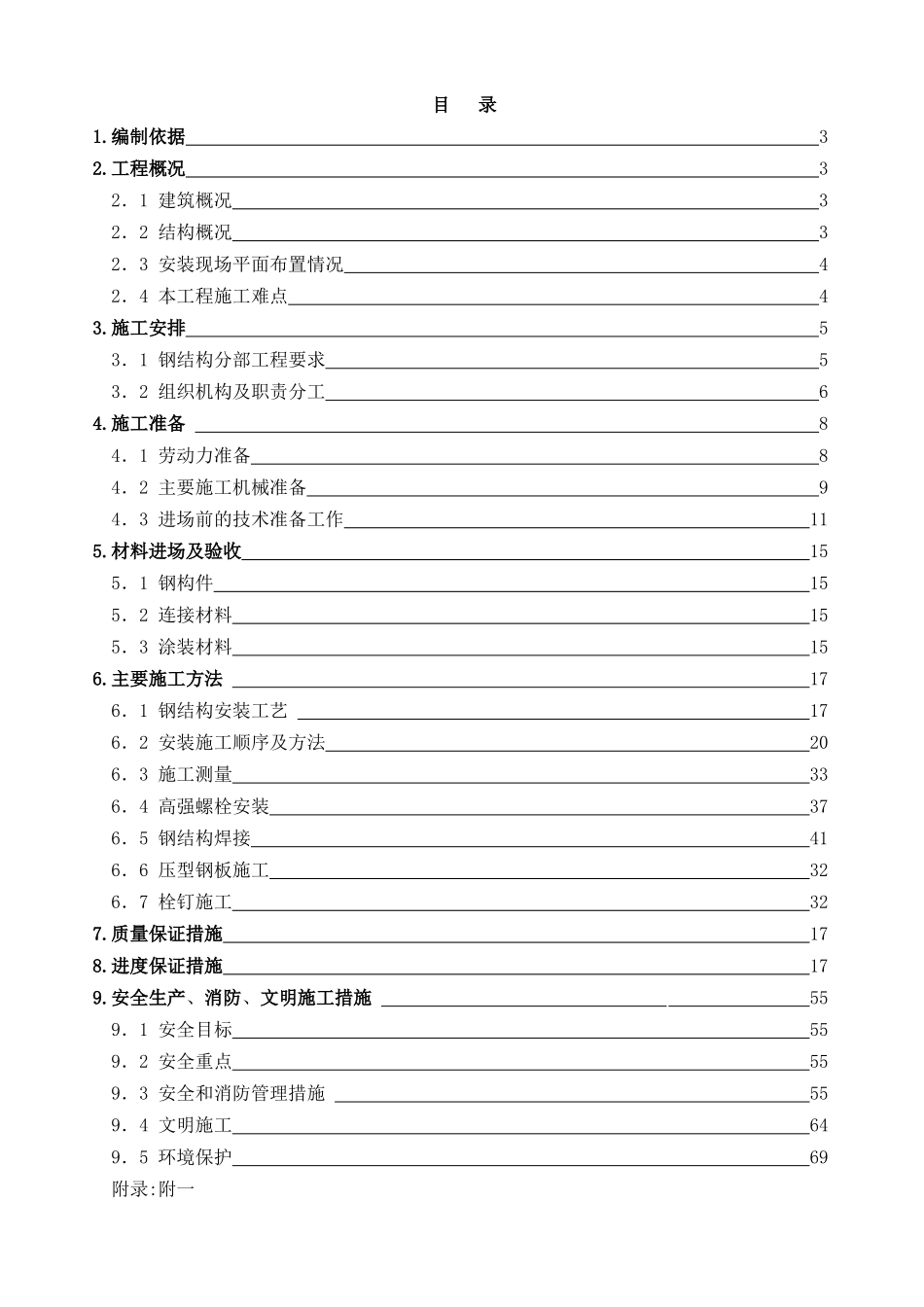

目 录1.编制依据 32.工程概况 3 2．1 建筑概况 3 2．2 结构概况 3 2．3 安装现场平面布置情况 4 2．4 本工程施工难点 43.施工安排 5 3．1 钢结构分部工程要求 5 3．2 组织机构及职责分工 64.施工准备 8 4．1 劳动力准备 8 4．2 主要施工机械准备 9 4．3 进场前的技术准备工作 115.材料进场及验收 15 5．1 钢构件 15 5．2 连接材料 15 5．3 涂装材料 156.主要施工方法 17 6．1 钢结构安装工艺 17 6．2 安装施工顺序及方法 20 6．3 施工测量 336．4 高强螺栓安装 37 6．5 钢结构焊接 416．6 压型钢板施工 326．7 栓钉施工 327.质量保证措施 178.进度保证措施 179.安全生产、消防、文明施工措施 55 9．1 安全目标 55 9．2 安全重点 55 9．3 安全和消防管理措施 55 9．4 文明施工 64 9．5 环境保护 69 附录:附一 附二1. 编制依据●俊发中心工程钢结构制作安装工程施工合同；●本工程施工图纸；●《钢结构工程施工质量验收法律规范》GB50205-2001；●《建筑钢结构焊接技术规程》JGJ81-2025；●《高层民用建筑钢结构技术规程》 JGJ99-98；●《钢结构高强螺栓连接的设计施工及验收规程》JGJ82-91；●《矩形钢管混凝土结构技术规程》CECS 159:2025；●《钢一混凝土组合楼盖结构设计与施工规程》YB9038—92；●《建筑工程施工质量验收统一标准》GB50300-2001。2. 工程概况2.1 建筑概况本工程地上 24 层，地下 2 层，建筑面积约 51651㎡，建筑主体高度 99.9m。其中地上 1～4层层高为 4.5m，4 层以上标准层层高 3.9m。建筑呈矩形，平面尺寸 28.2×84m，主楼柱网尺寸8.4×14.1m。建筑南、北立面外形呈折线状。2.2 结构概况本工程为钢管混凝土柱、钢梁框架-钢支撑结构体系。主要构件是箱型柱、焊接 H 型钢梁H 型及箱型支撑，柱、梁及支撑所用钢板材质为 Q345B；楼板采纳压型钢板—混凝土组合楼板。钢结构总用钢量约 6000 吨。2.3 安装现场平面布置情况a. 根据现场大型起重机械 H3/36B 塔吊的布置情况，钢结构堆放场地必须设置在拟建工程的东面，紧邻塔吊。b. 因为钢结构运输车辆重量较重，所以要求临时道路基础必须由压路机或大型铲车压实压平，路面必须铺上碎石、砾石或者卵石，保证下雨不影响构件进场。平面布置图2.4 本工程施工难点2.4.1 安装技术方面难点a. 构件大，塔吊起重量小，吊装难度大；b. 钢柱的轴线、标高控制；c. 建筑物整体...
