办公楼测量施工方案

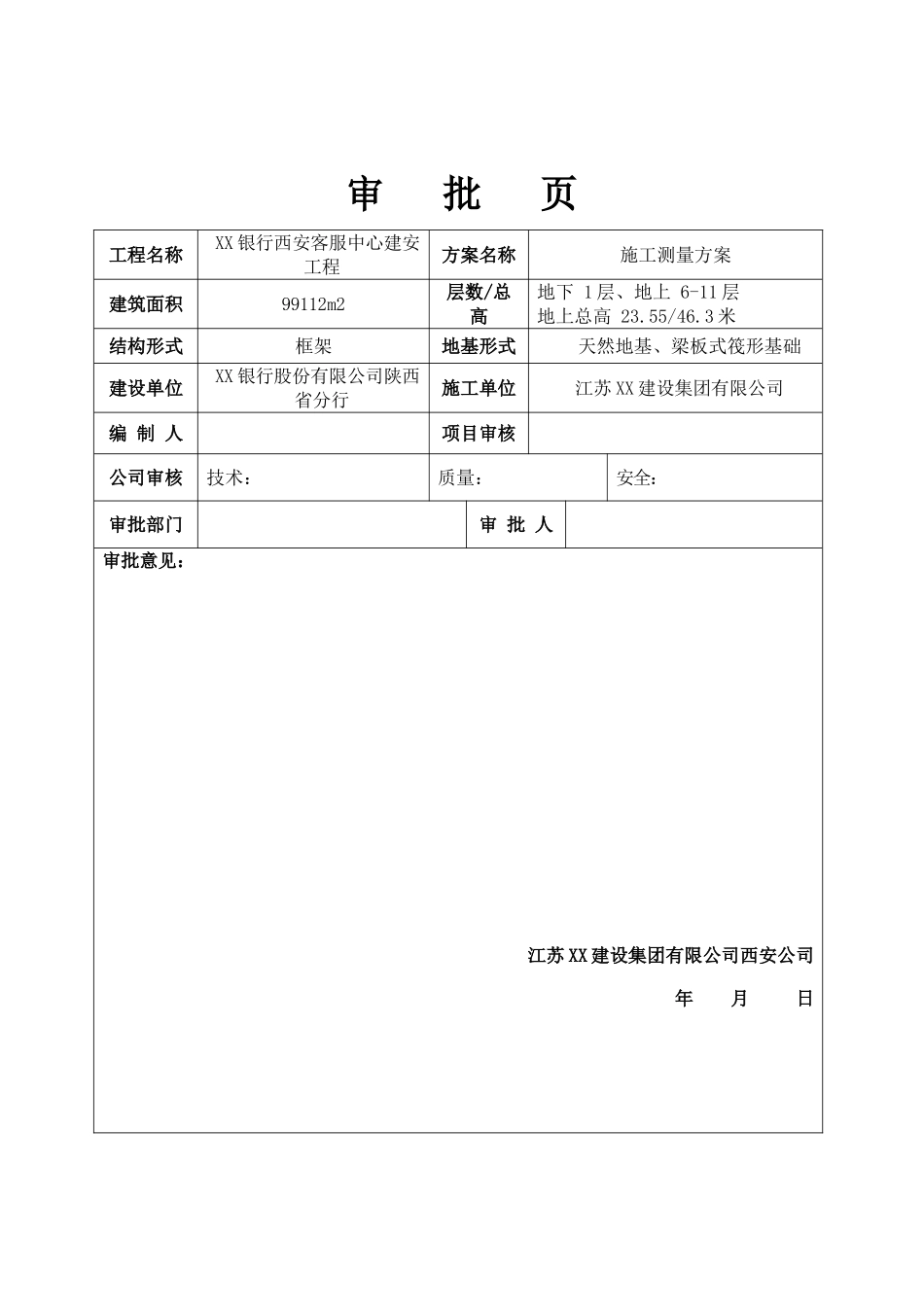

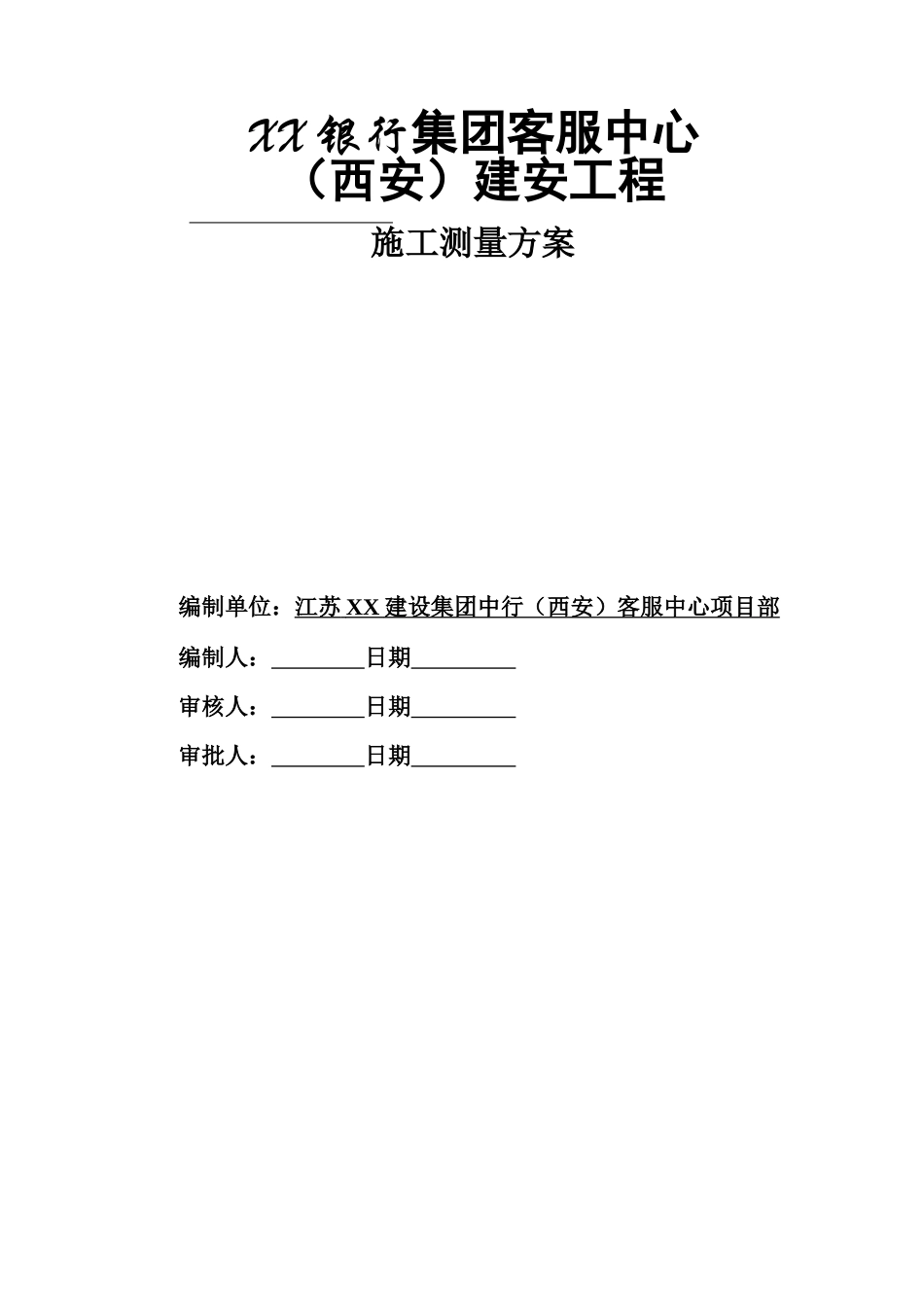

XX 银行集团客服中心（西安）建安工程 施工测量方案编制单位：江苏 XX 建设集团中行（西安）客服中心项目部 编制人： 日期 审核人： 日期 审批人： 日期 审 批 页工程名称XX 银行西安客服中心建安工程方案名称施工测量方案建筑面积99112m2层数/总高地下 1 层、地上 6-11 层地上总高 23.55/46.3 米结构形式框架地基形式天然地基、梁板式筏形基础建设单位XX 银行股份有限公司陕西省分行施工单位江苏 XX 建设集团有限公司编 制 人项目审核公司审核技术：质量：安全：审批部门审 批 人审批意见：江苏 XX 建设集团有限公司西安公司 年 月 日一、施工测量总体规划1.1 工程简述本工程地下室一层，地上最高 46.3m。基坑面积 33500，框架结构，主要㎡柱网尺寸 8.4×8.4m，主要层高 4.2m，南北宽 168.8m，东西长 211m，大面积开挖深度 7.6（8.6）m。结构设计复杂有弧型混凝土结构、15.4m 超高独立柱、钢结构安装等。针对本工程的结构特点，通过采纳科学的测量技术，先进的测量仪器以及严格的复核、校正手段来保证施工测量精度要求。1.2 总的测量原则⑴ 根据图纸到位情况进行测量放线，做到有图先放、工作先行插入。根据流水段划分及工程进度，按部位放线。⑵ 测量应遵循先整体后局部的工作程序进行。先测准各主要轴线和基准标高点，再测设细部尺寸定位和构件标高。⑶ 根据施工总平面图上拟建的建筑物的坐标位置、基线、基点的相关数据，城市水准点及设计图纸上制定的相对标高参照点，用精密的全站仪、光学经纬仪、激光铅垂仪、水准仪、钢尺进行轴线网点和工程标高的测设。1.3 工程测量重点及关键技术 施工测量重点与关键技术序序号重点重点分析关键技术备注1施工条件开挖场地超大，施工场地小、单体建筑多、通视条件差、立体交叉作业多等因素，影响测量工作的质量和进度。合理组织安排工序、选用对复杂作业条件适应性高 的 测 量 仪 器 和 测 量 方法。2标高控制标高变化多，必须保证各专业所有标高的统一性。施工前要做好标高控制点的交接、联测和校核，施工中统一各部位的高程控 制 点 ， 定 期 检 查 、 复核。3各单体建筑连接测量控制本工程共分办公楼、宿舍楼、培训楼、报告厅、活动楼共计 7 个单体建筑，轴线、标高控制的协调统一。做好各连接部位实际轴线 、 标 高 的 测 量 数 据 整理，汇总后提交设计、监理等单位，共同分析讨论做出科学、合理的协调方法。4超高独立...
