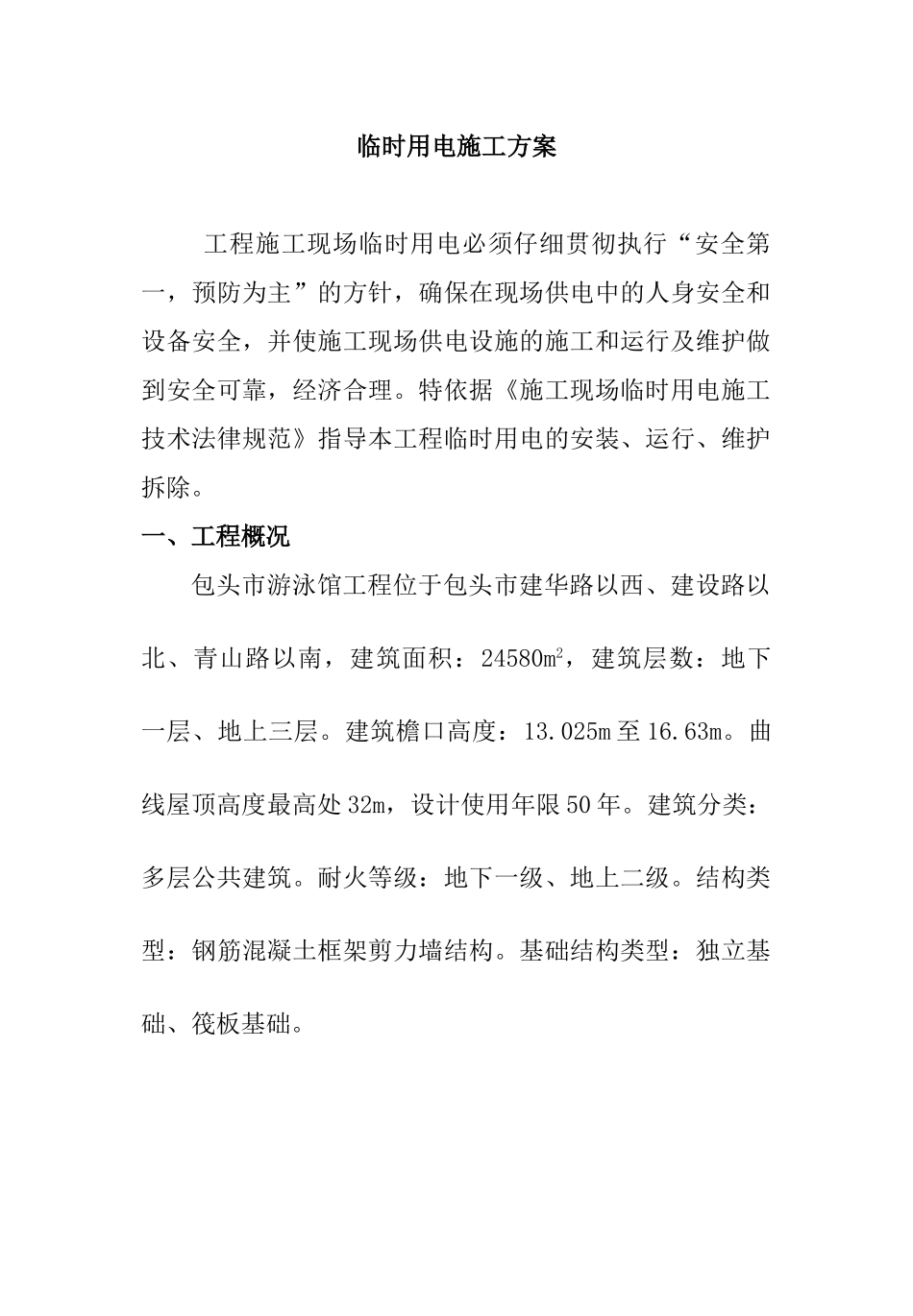

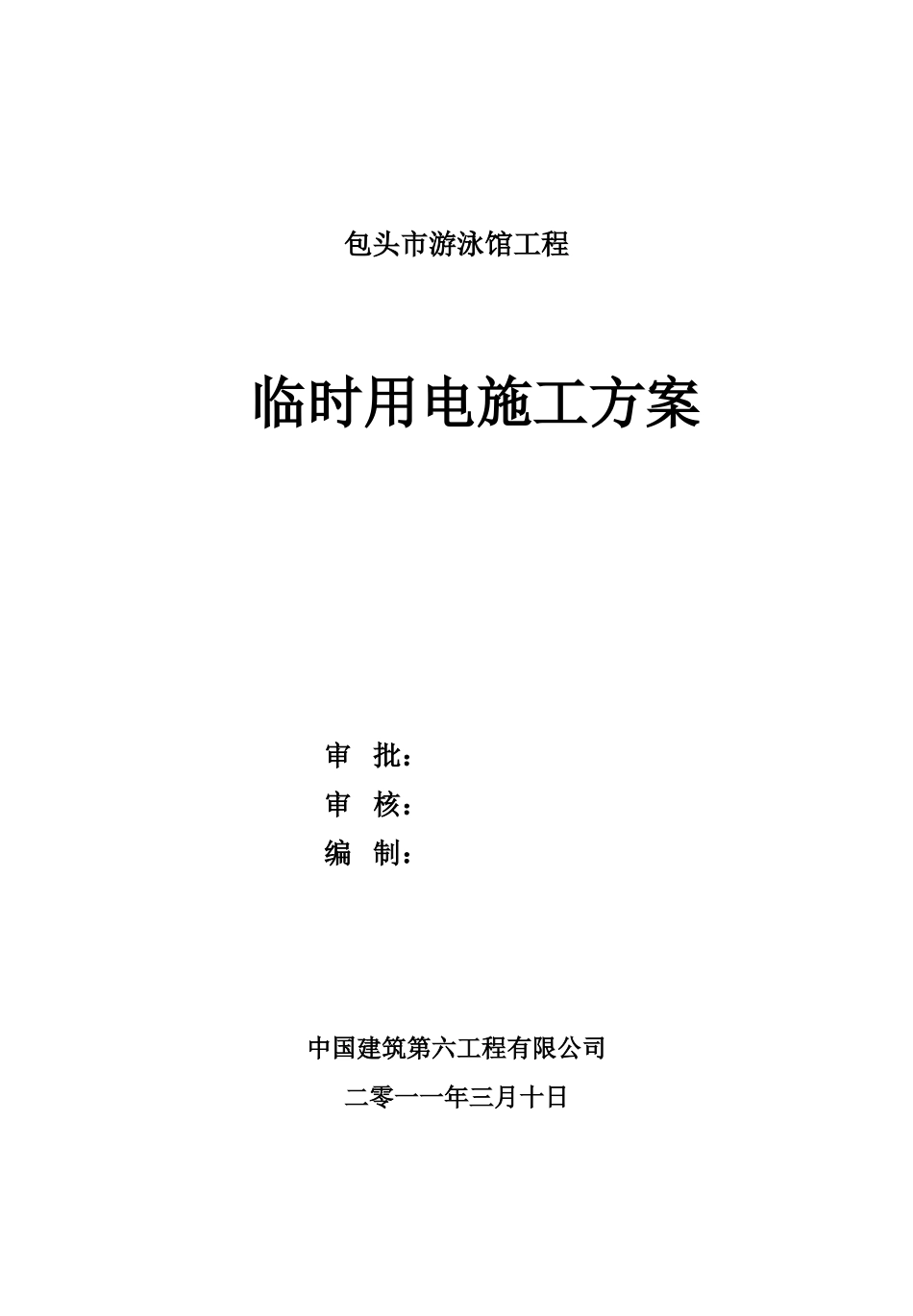

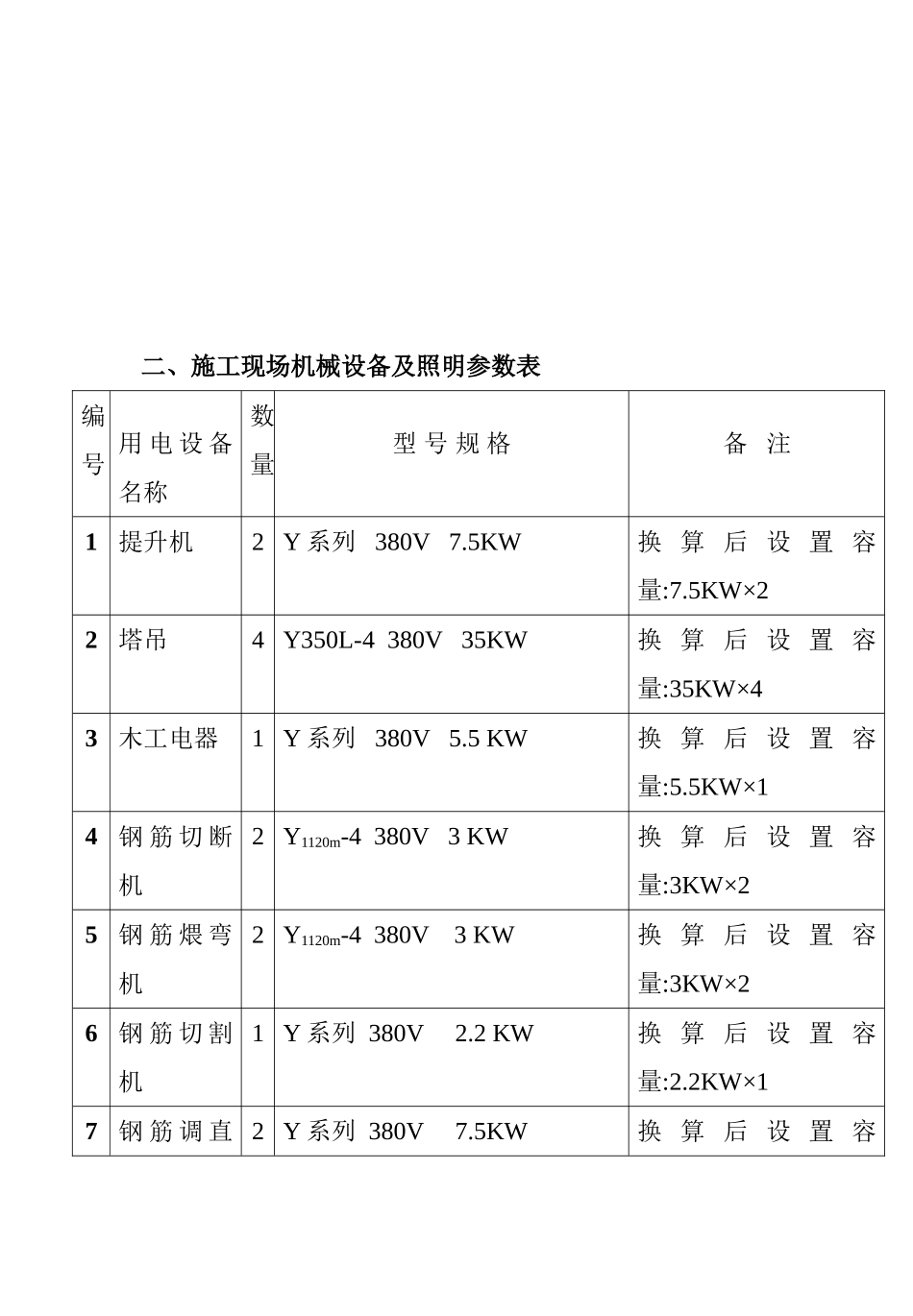

包头市游泳馆工程临时用电施工方案审 批：审 核：编 制：中国建筑第六工程有限公司二零一一年三月十日临时用电施工方案工程施工现场临时用电必须仔细贯彻执行“安全第一，预防为主”的方针，确保在现场供电中的人身安全和设备安全，并使施工现场供电设施的施工和运行及维护做到安全可靠，经济合理。特依据《施工现场临时用电施工技术法律规范》指导本工程临时用电的安装、运行、维护拆除。一、工程概况包头市游泳馆工程位于包头市建华路以西、建设路以北、青山路以南，建筑面积：24580m2，建筑层数：地下一层、地上三层。建筑檐口高度：13.025m 至 16.63m。曲线屋顶高度最高处 32m，设计使用年限 50 年。建筑分类：多层公共建筑。耐火等级：地下一级、地上二级。结构类型：钢筋混凝土框架剪力墙结构。基础结构类型：独立基础、筏板基础。二、施工现场机械设备及照明参数表编号用 电 设 备名称数量型 号 规 格备 注1提升机2 Y 系列 380V 7.5KW换 算 后 设 置 容量:7.5KW×22塔吊4 Y350L-4 380V 35KW 换 算 后 设 置 容量:35KW×43木工电器1 Y 系列 380V 5.5 KW换 算 后 设 置 容量:5.5KW×14钢 筋 切 断机2 Y1120m-4 380V 3 KW换 算 后 设 置 容量:3KW×25钢 筋 煨 弯机2 Y1120m-4 380V 3 KW换 算 后 设 置 容量:3KW×26钢 筋 切 割机1 Y 系列 380V 2.2 KW换 算 后 设 置 容量:2.2KW×17钢 筋 调 直 2 Y 系列 380V 7.5KW换 算 后 设 置 容机量:7.5KW×28电焊机1 380V 10KW换 算 后 设 置 容 量10KW×209潜水泵2 Y 系列 380V 3KW换 算 后 设 置 容量:3KW×210振捣器3 Y 系列 380V 1.1KW换 算 后 设 置 容量:1.1KW×311照明35KW换 算 后 设 置 容量:35KW三、施工用电负荷及导线选择1、导线选择本工程施工用电由甲方指定一台容量为 400KVA 变压器供电，供电区域采纳 TN-S 系统供电，供电电缆采纳埋地敷设，供电线路具体计算如下：根据现场机械设备配置情况，决定采纳六个回路：回路 I（1#配电箱）：施工机械为塔吊、电焊机、振捣器、照明功率 P1=（35×1+10×4+1.1×1+5）×0.8=64.88KW导线截面选择I 线===131A选用 LVV 3×95＋2×70mm2 电缆，其允许持续电流238A>115A。回路Ⅱ（2#配电箱）：施工机械为塔吊、电焊机、照明等功率 P2=（35×1+10×4+5）×0.8=64KW导线截面选择I 线===129A 选用 LVV 3×95...
