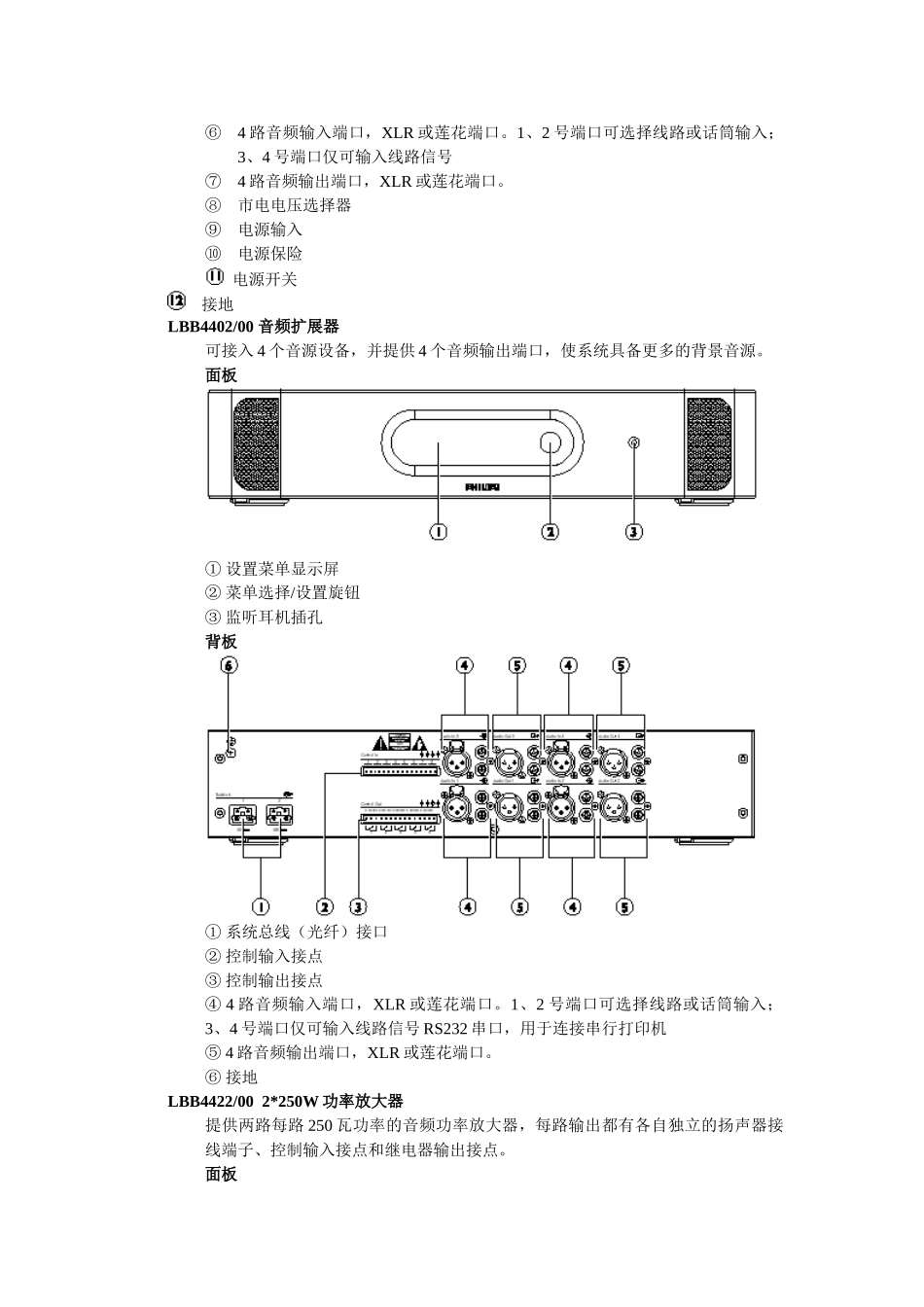

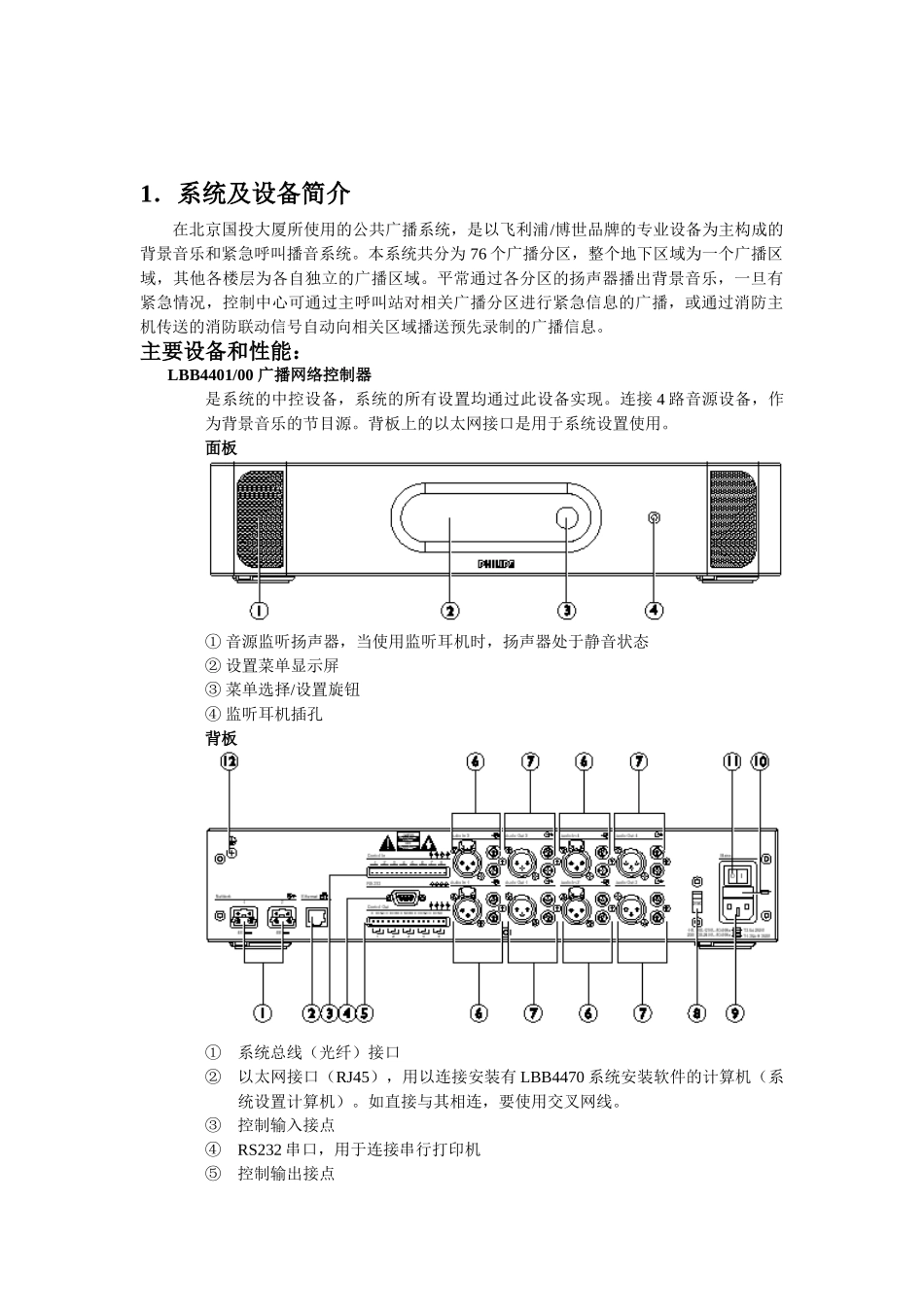

北京国投大厦公共广播设备日常使用说明北京玛斯特自控工程有限公司1．系统及设备简介在北京国投大厦所使用的公共广播系统，是以飞利浦/博世品牌的专业设备为主构成的背景音乐和紧急呼叫播音系统。本系统共分为 76 个广播分区，整个地下区域为一个广播区域，其他各楼层为各自独立的广播区域。平常通过各分区的扬声器播出背景音乐，一旦有紧急情况，控制中心可通过主呼叫站对相关广播分区进行紧急信息的广播，或通过消防主机传送的消防联动信号自动向相关区域播送预先录制的广播信息。主要设备和性能：LBB4401/00 广播网络控制器是系统的中控设备，系统的所有设置均通过此设备实现。连接 4 路音源设备，作为背景音乐的节目源。背板上的以太网接口是用于系统设置使用。面板① 音源监听扬声器，当使用监听耳机时，扬声器处于静音状态② 设置菜单显示屏 ③ 菜单选择/设置旋钮④ 监听耳机插孔背板①系统总线（光纤）接口②以太网接口（RJ45），用以连接安装有 LBB4470 系统安装软件的计算机（系统设置计算机）。如直接与其相连，要使用交叉网线。③控制输入接点④RS232 串口，用于连接串行打印机⑤控制输出接点⑥4 路音频输入端口，XLR 或莲花端口。1、2 号端口可选择线路或话筒输入；3、4 号端口仅可输入线路信号⑦4 路音频输出端口，XLR 或莲花端口。⑧市电电压选择器⑨电源输入⑩电源保险 电源开关 接地LBB4402/00 音频扩展器可接入 4 个音源设备，并提供 4 个音频输出端口，使系统具备更多的背景音源。面板① 设置菜单显示屏 ② 菜单选择/设置旋钮③ 监听耳机插孔背板① 系统总线（光纤）接口② 控制输入接点③ 控制输出接点④ 4 路音频输入端口，XLR 或莲花端口。1、2 号端口可选择线路或话筒输入；3、4 号端口仅可输入线路信号 RS232 串口，用于连接串行打印机⑤ 4 路音频输出端口，XLR 或莲花端口。⑥ 接地LBB4422/00 2*250W 功率放大器提供两路每路 250 瓦功率的音频功率放大器，每路输出都有各自独立的扬声器接线端子、控制输入接点和继电器输出接点。面板① 设置菜单显示屏 ② 菜单选择/设置旋钮③ 监听耳机插孔背板① 系统总线（光纤）接口② 广播分区输出端口第 1、2、3 号端子：控制继电器输出第 4、8 号端子：备用功放的功率输出第 5、9 号端子：扬声器接线端子 100V第 6、7 号端子：扬声器接线端子 50V③ 电源输入 ④ 电源保险⑤ 电源开关⑥ 备用电源（直流 48V）...
