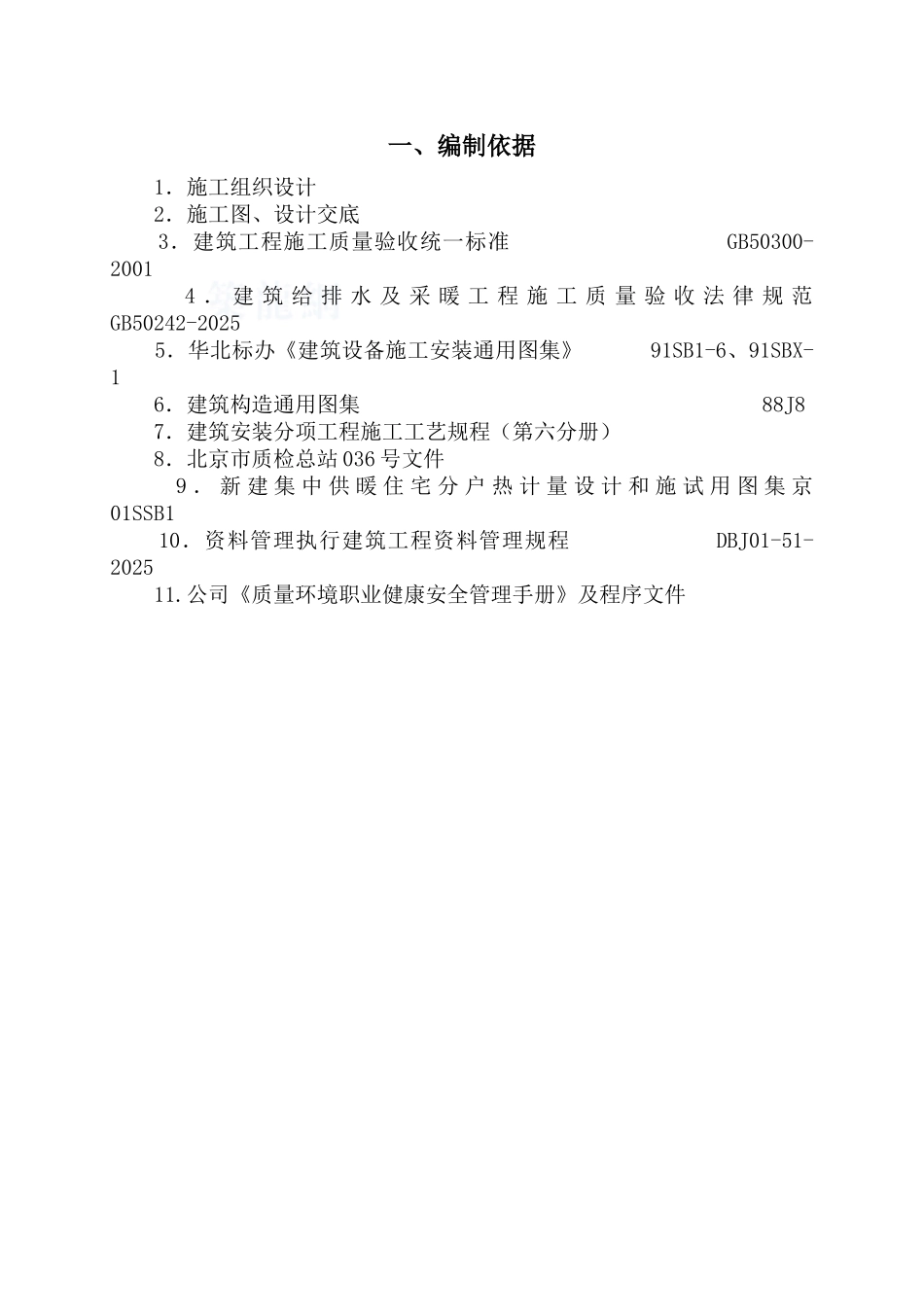

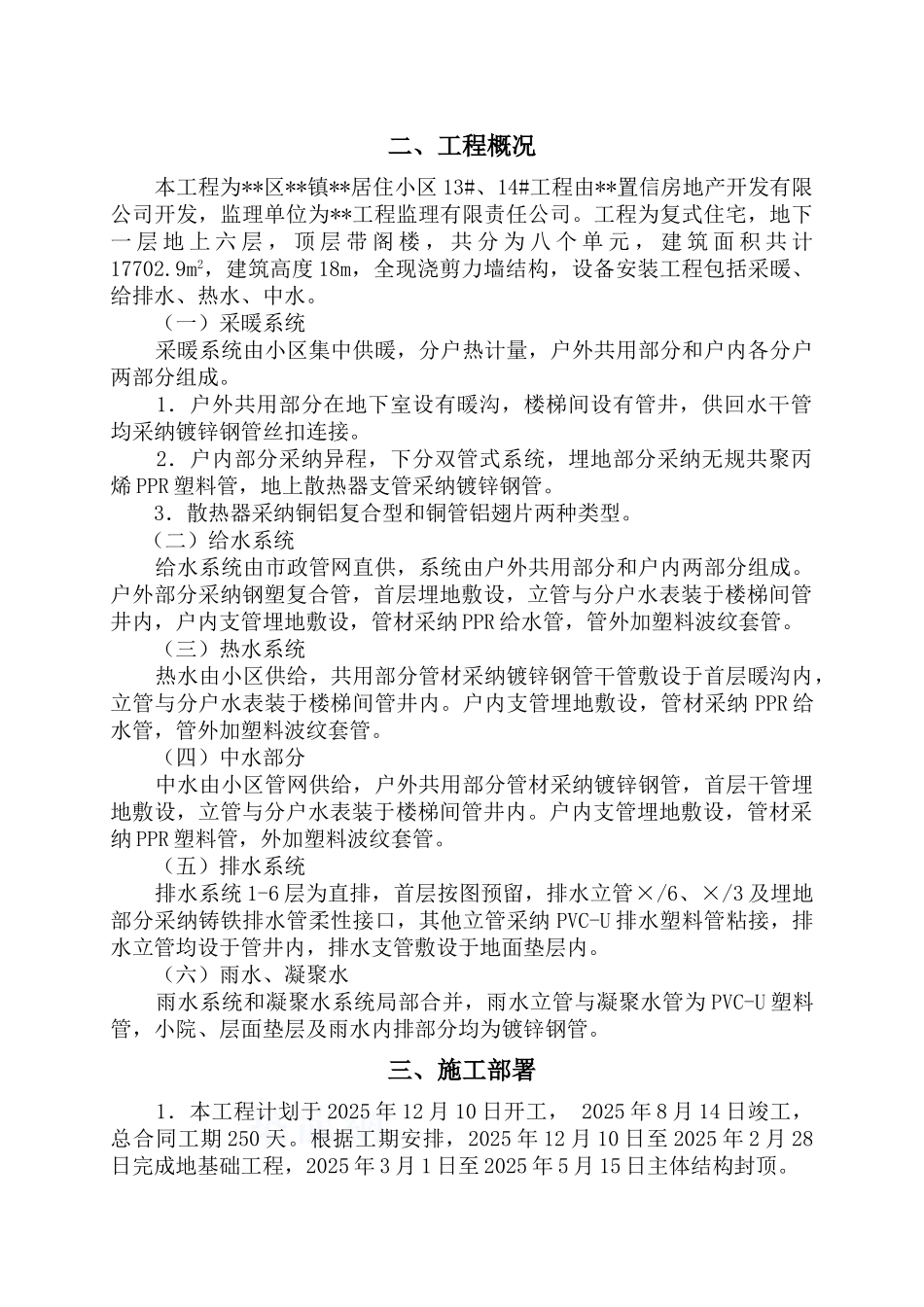

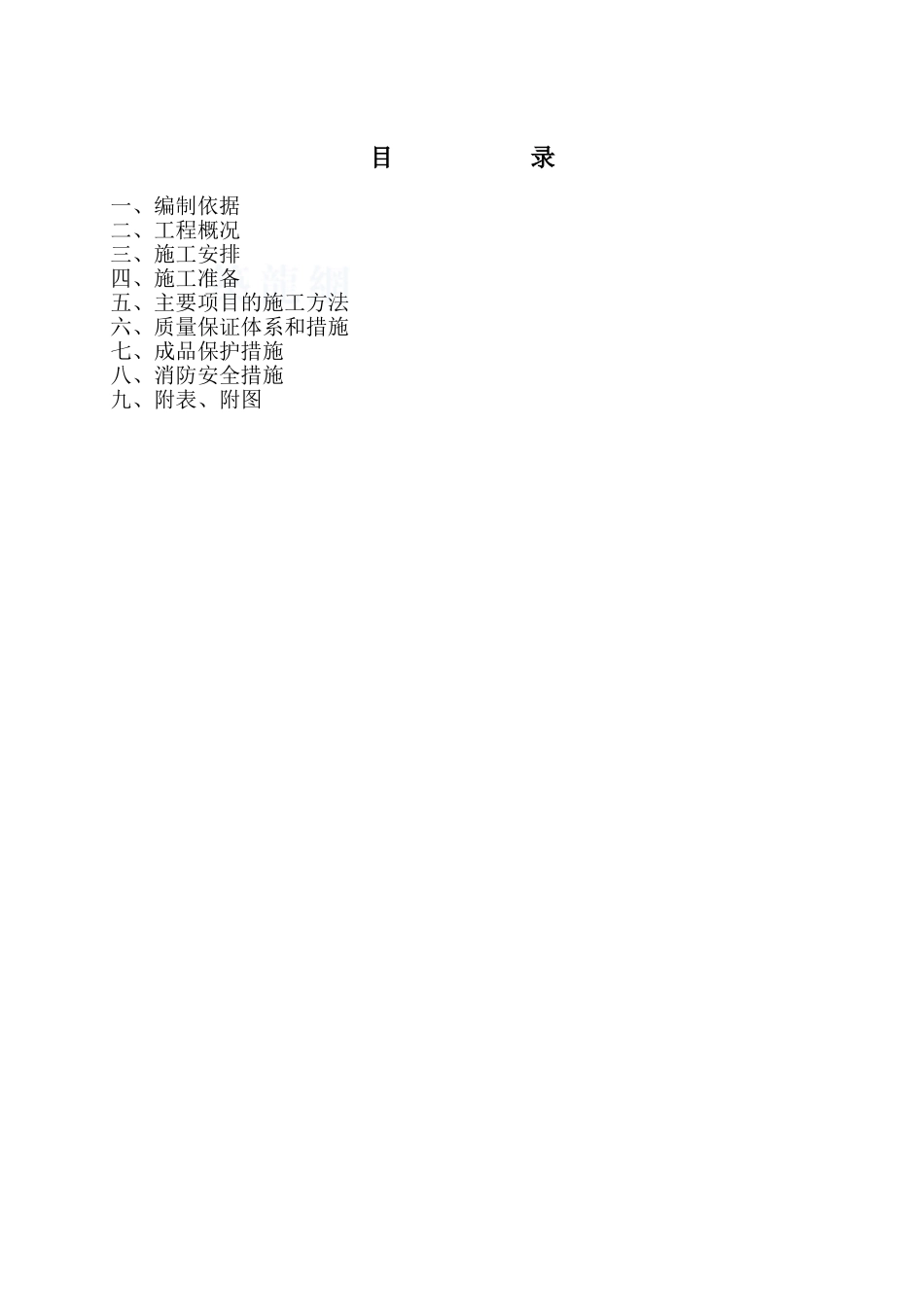

目 录一、编制依据二、工程概况三、施工安排四、施工准备五、主要项目的施工方法六、质量保证体系和措施七、成品保护措施八、消防安全措施九、附表、附图一、编制依据 1．施工组织设计 2．施工图、设计交底 3．建筑工程施工质量验收统一标准 GB50300-2001 4 ． 建 筑 给 排 水 及 采 暖 工 程 施 工 质 量 验 收 法 律 规 范 GB50242-2025 5．华北标办《建筑设备施工安装通用图集》 91SB1-6、91SBX-1 6．建筑构造通用图集 88J8 7．建筑安装分项工程施工工艺规程（第六分册） 8．北京市质检总站 036 号文件 9 ． 新 建 集 中 供 暖 住 宅 分 户 热 计 量 设 计 和 施 试 用 图 集 京 01SSB1 10．资料管理执行建筑工程资料管理规程 DBJ01-51-2025 11.公司《质量环境职业健康安全管理手册》及程序文件二、工程概况 本工程为**区**镇**居住小区 13#、14#工程由**置信房地产开发有限公司开发，监理单位为**工程监理有限责任公司。工程为复式住宅，地下一 层 地 上 六 层 ， 顶 层 带 阁 楼 ， 共 分 为 八 个 单 元 ， 建 筑 面 积 共 计17702.9m2，建筑高度 18m，全现浇剪力墙结构，设备安装工程包括采暖、给排水、热水、中水。 （一）采暖系统 采暖系统由小区集中供暖，分户热计量，户外共用部分和户内各分户两部分组成。 1．户外共用部分在地下室设有暖沟，楼梯间设有管井，供回水干管均采纳镀锌钢管丝扣连接。 2．户内部分采纳异程，下分双管式系统，埋地部分采纳无规共聚丙烯 PPR 塑料管，地上散热器支管采纳镀锌钢管。 3．散热器采纳铜铝复合型和铜管铝翅片两种类型。 （二）给水系统 给水系统由市政管网直供，系统由户外共用部分和户内两部分组成。户外部分采纳钢塑复合管，首层埋地敷设，立管与分户水表装于楼梯间管井内，户内支管埋地敷设，管材采纳 PPR 给水管，管外加塑料波纹套管。 （三）热水系统 热水由小区供给，共用部分管材采纳镀锌钢管干管敷设于首层暖沟内，立管与分户水表装于楼梯间管井内。户内支管埋地敷设，管材采纳 PPR 给水管，管外加塑料波纹套管。 （四）中水部分 中水由小区管网供给，户外共用部分管材采纳镀锌钢管，首层干管埋地敷设，立管与分户水表装于楼梯间管井内。户内支管埋地敷设，管材采纳 PPR 塑料管，外加塑料波纹套管。 （五）排水系统 排水系统 1-6 层为直排，首层按图预留，排水立管...
