北京某公园蓝色港湾项目隔水帷幕工程设计VIP专享

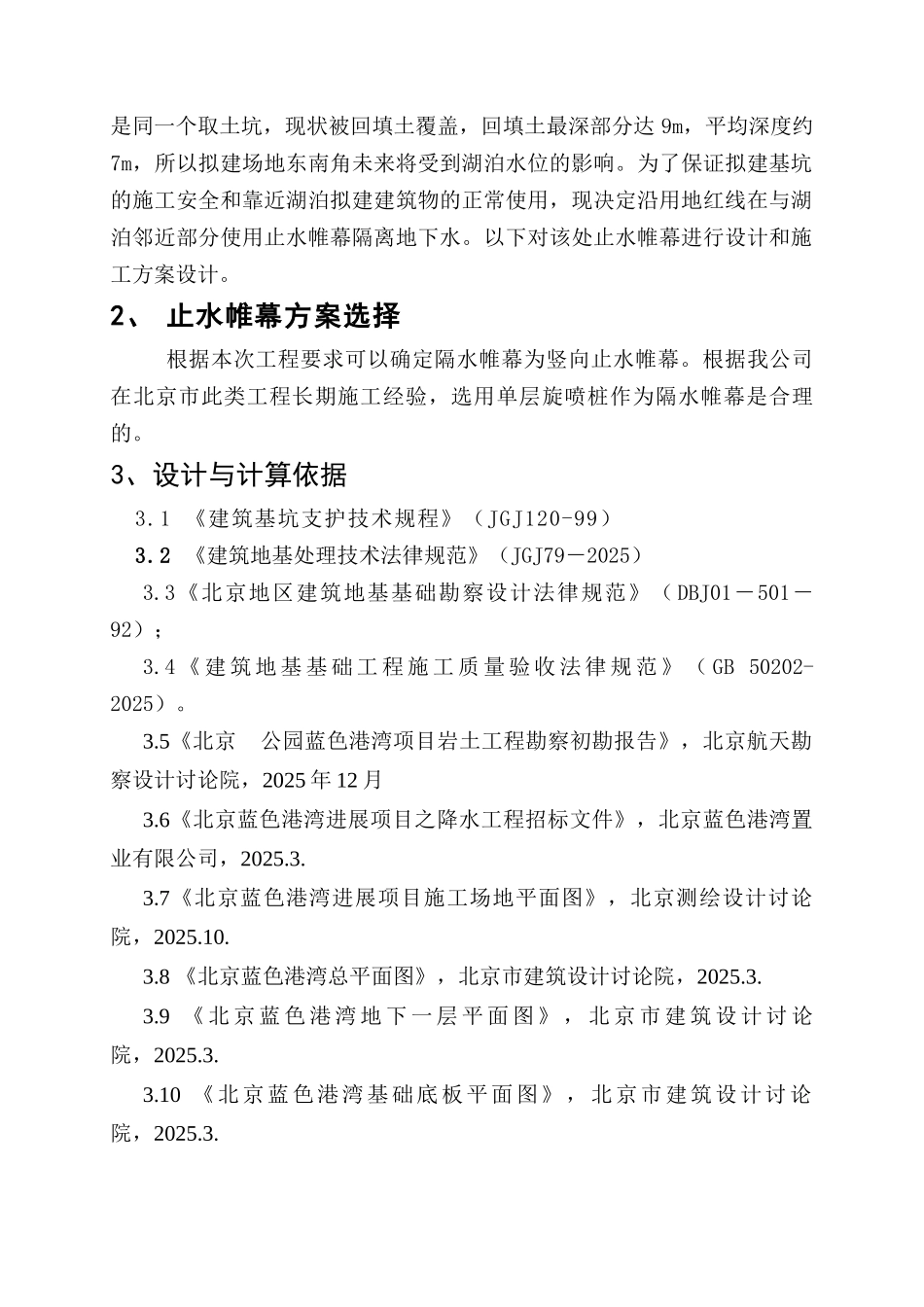

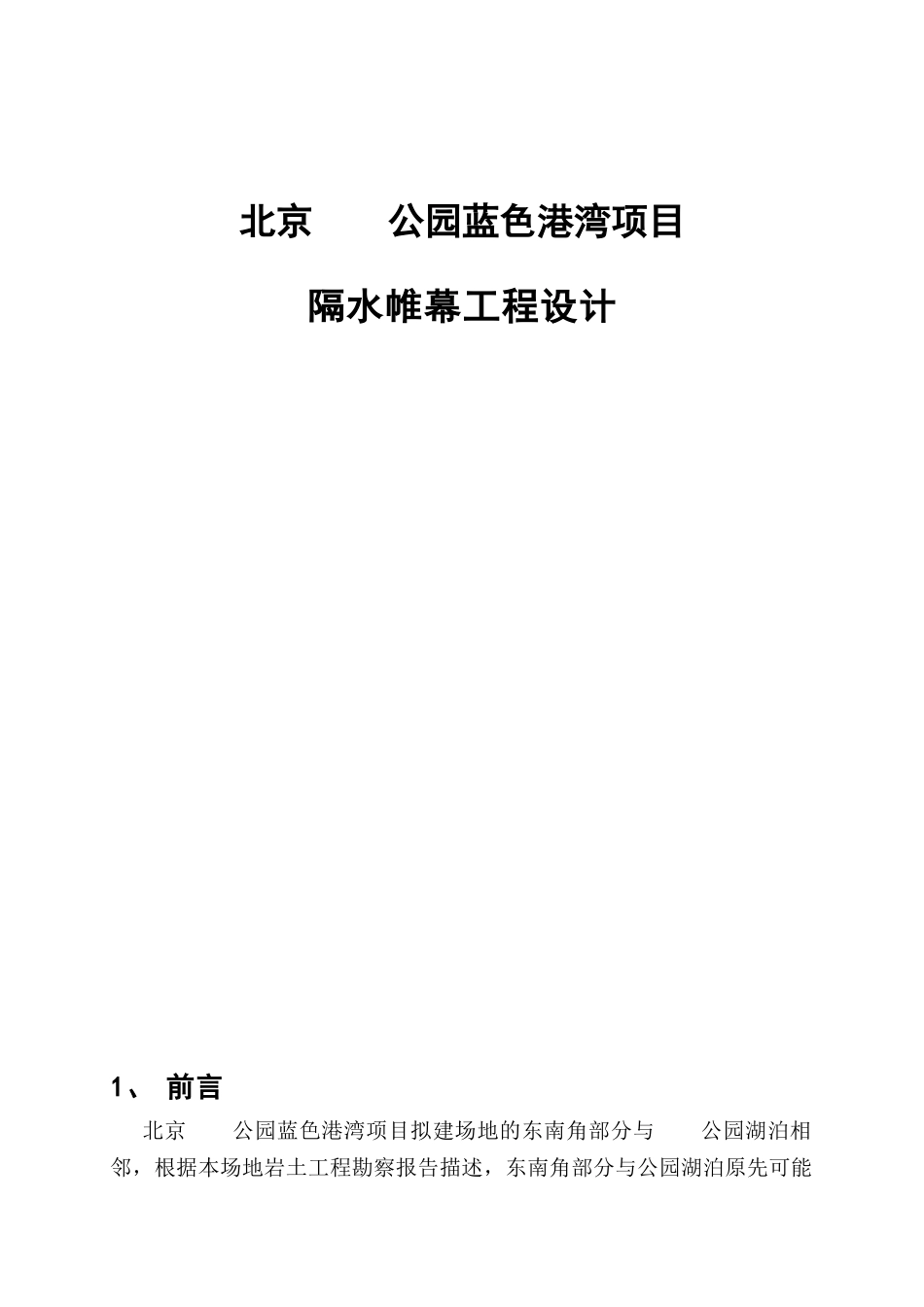

北京 公园蓝色港湾项目隔水帷幕工程设计 1、 前言北京 公园蓝色港湾项目拟建场地的东南角部分与 公园湖泊相邻，根据本场地岩土工程勘察报告描述，东南角部分与公园湖泊原先可能是同一个取土坑，现状被回填土覆盖，回填土最深部分达 9m，平均深度约7m，所以拟建场地东南角未来将受到湖泊水位的影响。为了保证拟建基坑的施工安全和靠近湖泊拟建建筑物的正常使用，现决定沿用地红线在与湖泊邻近部分使用止水帷幕隔离地下水。以下对该处止水帷幕进行设计和施工方案设计。2、 止水帷幕方案选择根据本次工程要求可以确定隔水帷幕为竖向止水帷幕。根据我公司在北京市此类工程长期施工经验，选用单层旋喷桩作为隔水帷幕是合理的。3、设计与计算依据 3.1 《建筑基坑支护技术规程》（JGJ120-99） 3.2 《建筑地基处理技术法律规范》（JGJ79－2025）3.3《北京地区建筑地基基础勘察设计法律规范》（ DBJ01－501－92）；3.4 《 建 筑 地 基 基 础 工 程 施 工 质 量 验 收 法 律 规 范 》 （ GB 50202-2025）。3.5《北京 公园蓝色港湾项目岩土工程勘察初勘报告》，北京航天勘察设计讨论院，2025 年 12 月3.6《北京蓝色港湾进展项目之降水工程招标文件》，北京蓝色港湾置业有限公司，2025.3.3.7《北京蓝色港湾进展项目施工场地平面图》，北京测绘设计讨论院，2025.10.3.8 《北京蓝色港湾总平面图》，北京市建筑设计讨论院，2025.3.3.9 《 北 京 蓝 色 港 湾 地 下 一 层 平 面 图 》 ， 北 京 市 建 筑 设 计 讨 论院，2025.3.3.10 《北京蓝色港湾基础底板平面图》，北京市建筑设计讨论院，2025.3.3、 设计与计算根据《建筑地基处理技术法律规范》（JGJ79－2025）规定，作为隔水帷幕的旋喷桩相邻桩的搭接厚度不宜小于 300，桩的垂直度为 2%，建议当采纳单排桩时，其搭接宽度应不小于桩长的 1.2%～1.5%。为了方便计算，根据勘察报告提出计算模型见下图：3.1 确定旋喷桩搭接厚度 根据《建筑地基处理技术法律规范》（JGJ79－2025）规定，高压喷射注浆法使用于深基坑、地铁等工程形成连续体时，相邻桩搭接不宜小于300mm。3.2 确定止水帷幕厚度 t其中 t 为相邻桩搭接厚度；R 为旋喷桩半径 300mm，2e 搭接宽度 300mm，则有 (mm)3.3 确定桩长 根据《建筑基坑支护技术规程》（JGJ120-99）8.4.2 落底式竖向隔水帷幕应插入下卧不透水层，其插入深度为l=0.2hw-0.5b其中:l—帷幕插入不透...
