北京某大型自行车馆木质赛道施工技术VIP专享

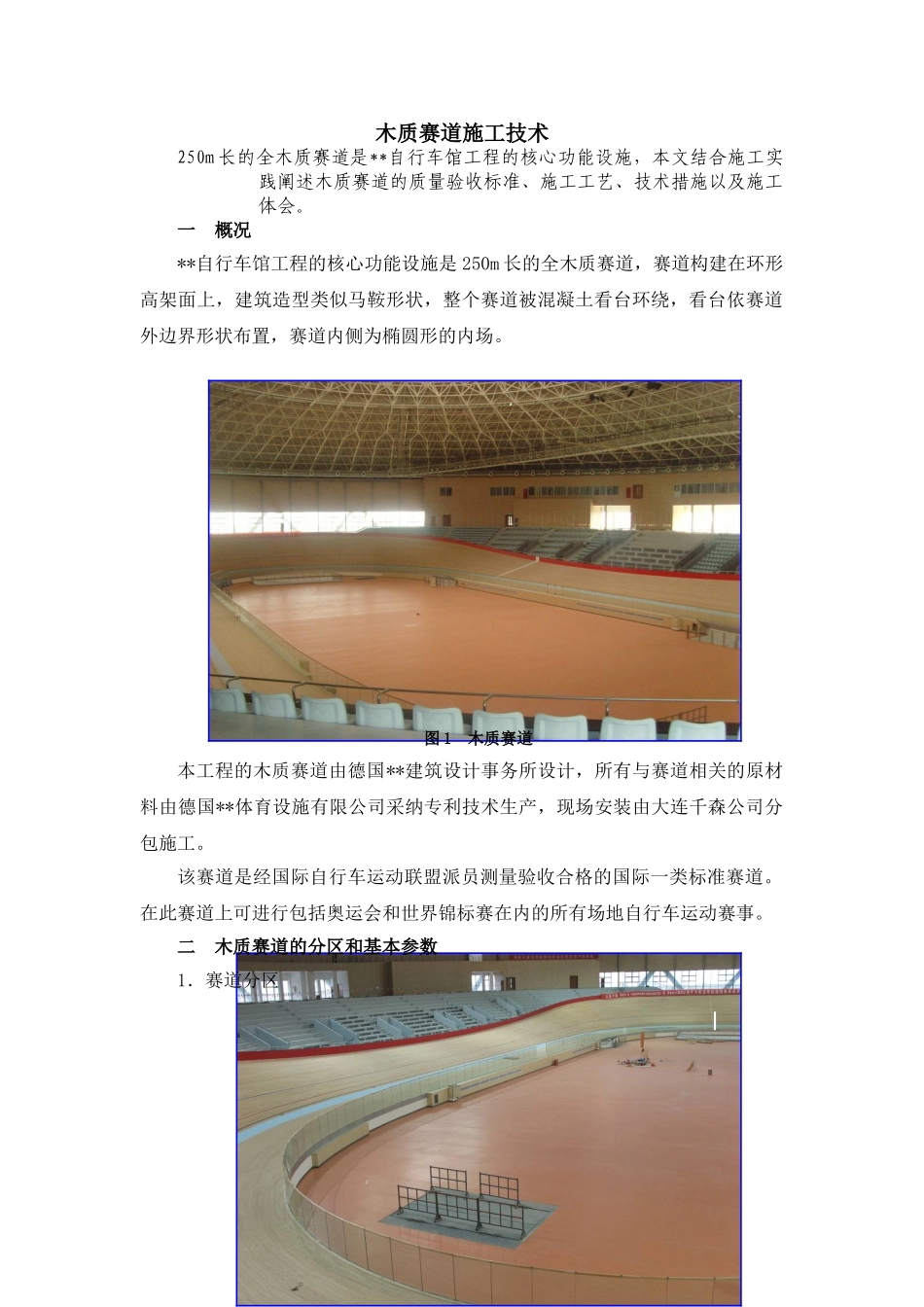

木质赛道施工技术250m 长的全木质赛道是**自行车馆工程的核心功能设施，本文结合施工实践阐述木质赛道的质量验收标准、施工工艺、技术措施以及施工体会。一 概况**自行车馆工程的核心功能设施是 250m 长的全木质赛道，赛道构建在环形高架面上，建筑造型类似马鞍形状，整个赛道被混凝土看台环绕，看台依赛道外边界形状布置，赛道内侧为椭圆形的内场。 图 1 木质赛道本工程的木质赛道由德国**建筑设计事务所设计，所有与赛道相关的原材料由德国**体育设施有限公司采纳专利技术生产，现场安装由大连千森公司分包施工。该赛道是经国际自行车运动联盟派员测量验收合格的国际一类标准赛道。在此赛道上可进行包括奥运会和世界锦标赛在内的所有场地自行车运动赛事。二 木质赛道的分区和基本参数1．赛道分区图 2 木质赛道的组成如图 2 所示，赛道自中心内场向看台方向依次分为以下区域1.1 玻璃内围护栏1.2 安全区1.3 “蓝带”区1.4 竞赛骑行区域1.5 木质外围护栏2．基本参数2.1 赛道周长: 250m2.2 赛道宽度: 7.50m2.3 最大倾角：45° 2.4 最小倾角：13°2.5 内场围栏高度:1.20m2.6 安全区宽度：4.00m2.7 最大设计时速：85 公里/小时三 施工工艺及技术措施1．木质赛道的结构木质赛道在结构上主要由桁架和面层组成。图 3 木质桁架图 4 木质面层2．原材料及构件加工2.1 赛道桁架采纳俄罗斯西伯利亚松木为原料加工而成，面层材料为采纳俄罗斯西伯利亚松木制作的 40mm 厚、5-6m 长的平整板条。2.2 桁架根据赛道设计形状进行逐一放样后在车间特制的夹具台上加工制造, 这样桁架根据现场的标高控制线安装就位后即可形成赛道的准确形状。为了方便安装，每一根桁架的所有系统线全部标记，并根据纵坐标编号。将加工好的桁架运到现场，大尺寸的桁架必须在装配后进行拆分，标记，编号，捆绑以便运输，并且到现场后根据确切的尺寸再次进行组装。2.3 对于“蓝带”区和赛道表面不同坡度之间的变化部位用不同的、等半径的木质构件填充，分别调整至与各框架的倾斜度一致，这种构件在加工车间用带锯分别制造。3.4 所有钢材构件和紧固件如扁铁、管、钉、螺丝、螺栓和铰链等进行热镀锌处理。图 5 桁架散件图 6 面层材料3．现场赛道安装3.1 测量 将赛道内边界（系统线）标记在基层平面上，然后等距离分割，曲线段处的支架半径位置用测量仪器抄测到环形基层平面上，并做好标记。将所有的安装位置进行标记、编号，作为构件安装的依据...
