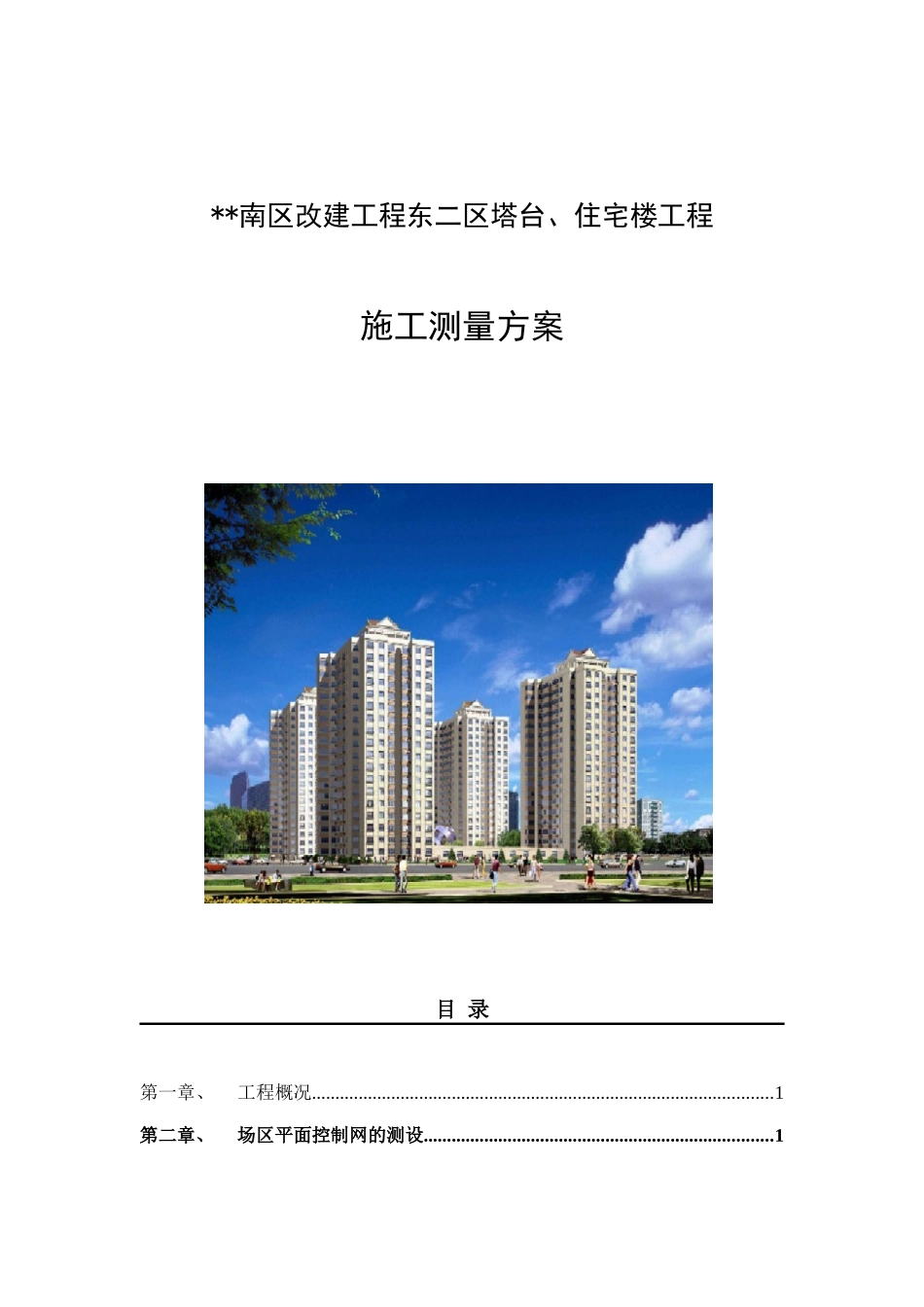

北京某改建工程测量施工方案

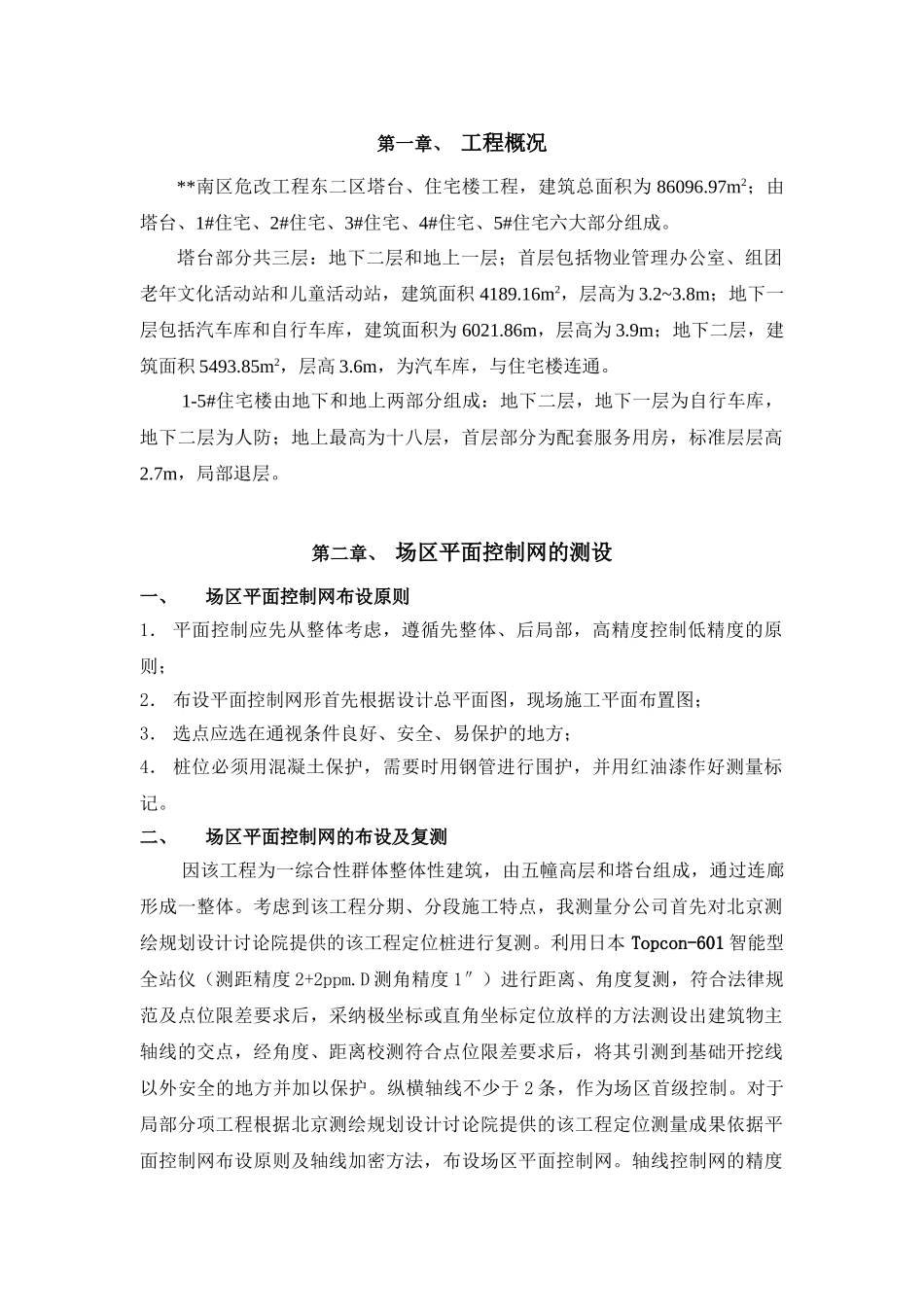

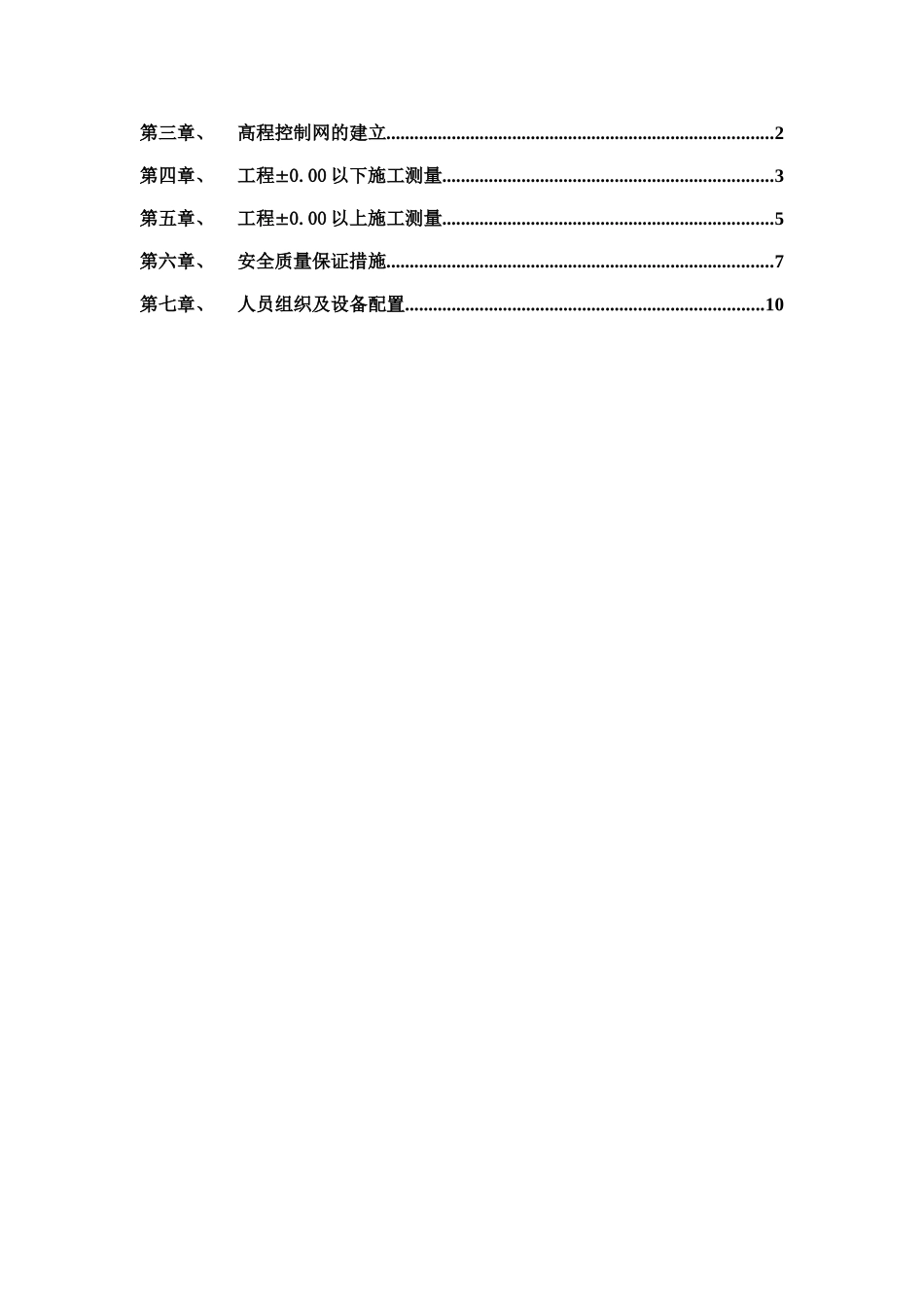

**南区改建工程东二区塔台、住宅楼工程施工测量方案 **局四公司**南区危改项目经理部目 录第一章、工程概况...................................................................................................1第二章、场区平面控制网的测设...........................................................................1第三章、高程控制网的建立...................................................................................2第四章、工程0.00 以下施工测量.......................................................................3第五章、工程0.00 以上施工测量.......................................................................5第六章、安全质量保证措施...................................................................................7第七章、人员组织及设备配置.............................................................................10第一章、 工程概况**南区危改工程东二区塔台、住宅楼工程，建筑总面积为 86096.97m2；由塔台、1#住宅、2#住宅、3#住宅、4#住宅、5#住宅六大部分组成。塔台部分共三层：地下二层和地上一层；首层包括物业管理办公室、组团老年文化活动站和儿童活动站，建筑面积 4189.16m2，层高为 3.2~3.8m；地下一层包括汽车库和自行车库，建筑面积为 6021.86m，层高为 3.9m；地下二层，建筑面积 5493.85m2，层高 3.6m，为汽车库，与住宅楼连通。1-5#住宅楼由地下和地上两部分组成：地下二层，地下一层为自行车库，地下二层为人防；地上最高为十八层，首层部分为配套服务用房，标准层层高2.7m，局部退层。第二章、 场区平面控制网的测设一、场区平面控制网布设原则1． 平面控制应先从整体考虑，遵循先整体、后局部，高精度控制低精度的原则；2． 布设平面控制网形首先根据设计总平面图，现场施工平面布置图；3． 选点应选在通视条件良好、安全、易保护的地方；4． 桩位必须用混凝土保护，需要时用钢管进行围护，并用红油漆作好测量标记。二、场区平面控制网的布设及复测因该工程为一综合性群体整体性建筑，由五幢高层和塔台组成，通过连廊形成一整体。考虑到该工程分期、分段施工特点，我测量分公司首先对北京测绘规划设计讨论院提供的该工程定位桩进行复测。利用日本 Topcon-601 智能型全站仪（测距精度 2+2ppm.D 测角精度 1″）进行距离、角度复...
