北京某行政办公楼cfg桩地基处理工程施工方案

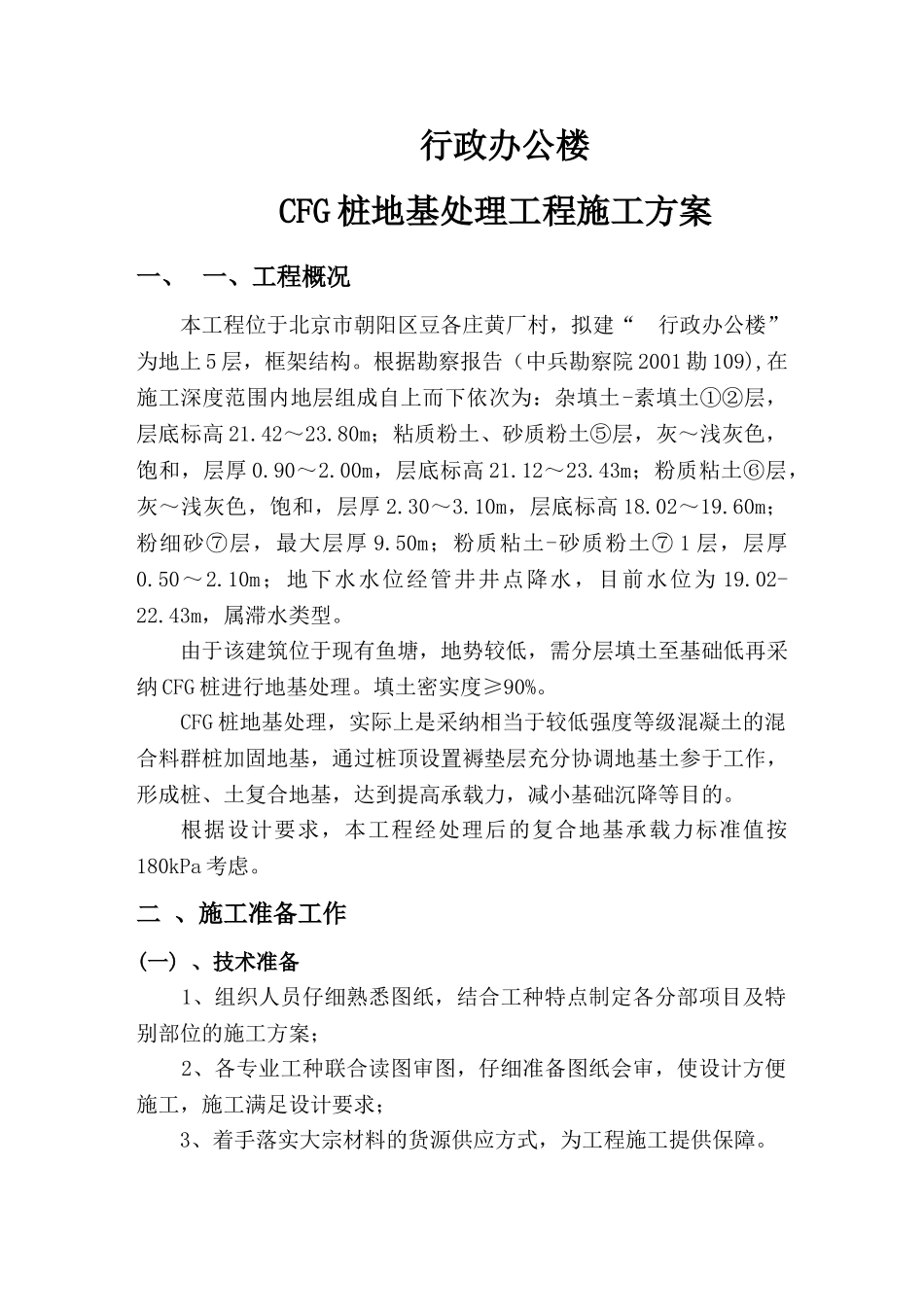

行政办公楼CFG 桩地基处理工程施工方案一、 一、工程概况 本工程位于北京市朝阳区豆各庄黄厂村，拟建“ 行政办公楼”为地上 5 层，框架结构。根据勘察报告（中兵勘察院 2001 勘 109),在施工深度范围内地层组成自上而下依次为：杂填土-素填土①②层，层底标高 21.42～23.80m；粘质粉土、砂质粉土⑤层，灰～浅灰色，饱和，层厚 0.90～2.00m，层底标高 21.12～23.43m；粉质粘土⑥层，灰～浅灰色，饱和，层厚 2.30～3.10m，层底标高 18.02～19.60m；粉细砂⑦层，最大层厚 9.50m；粉质粘土-砂质粉土⑦ 1 层，层厚0.50～2.10m；地下水水位经管井井点降水，目前水位为 19.02-22.43m，属滞水类型。 由于该建筑位于现有鱼塘，地势较低，需分层填土至基础低再采纳 CFG 桩进行地基处理。填土密实度≥90%。 CFG 桩地基处理，实际上是采纳相当于较低强度等级混凝土的混合料群桩加固地基，通过桩顶设置褥垫层充分协调地基土参于工作，形成桩、土复合地基，达到提高承载力，减小基础沉降等目的。根据设计要求，本工程经处理后的复合地基承载力标准值按180kPa 考虑。二 、施工准备工作(一) 、技术准备 1、组织人员仔细熟悉图纸，结合工种特点制定各分部项目及特别部位的施工方案； 2、各专业工种联合读图审图，仔细准备图纸会审，使设计方便施工，施工满足设计要求； 3、着手落实大宗材料的货源供应方式，为工程施工提供保障。(二)、施工条件准备 1、施工现场应作好三通一平，施工用电为 200KW 电量供应，施工用水搅拌机邻近处准备足够的压力水管接口； 2、填土至标高 27.50m(比设计槽底标高高 10cm，做为 CFG 桩的保护桩长）平整场地后进行 CFG 桩钻机就位准备； 3、机械进场并调试； 4、由甲方或总包方配合放出关键轴线，施工方技术人员放出桩位线；三 、方案设计（一）、设计依据 1、本工程的岩土工程勘察； 2、《建筑地基基础设计法律规范》； 3、《北京地区建筑地基基础勘察设计法律规范》（DBJ01-501-92）； 4、《建筑地基处理技术法律规范》（JGJ79-91）； 5、《水泥粉煤灰碎石桩(CFG 桩)复合地基技术规定》（Q/JY06-1997）； 6、《预防混凝土工程碱集料反应技术管理规定》（试行）（京 TY－99）。(二) 、CFG 桩方案设计参数 根据要求的经处理后的复合地基承载力标准值为 180kpa，同时结合《勘察报告》及基础形式，经计设计计算，本工程 CFG 桩方案参数如下： 在基础范围内进行布桩，呈正方形及长...
