北京西二旗某工程施工测量方案

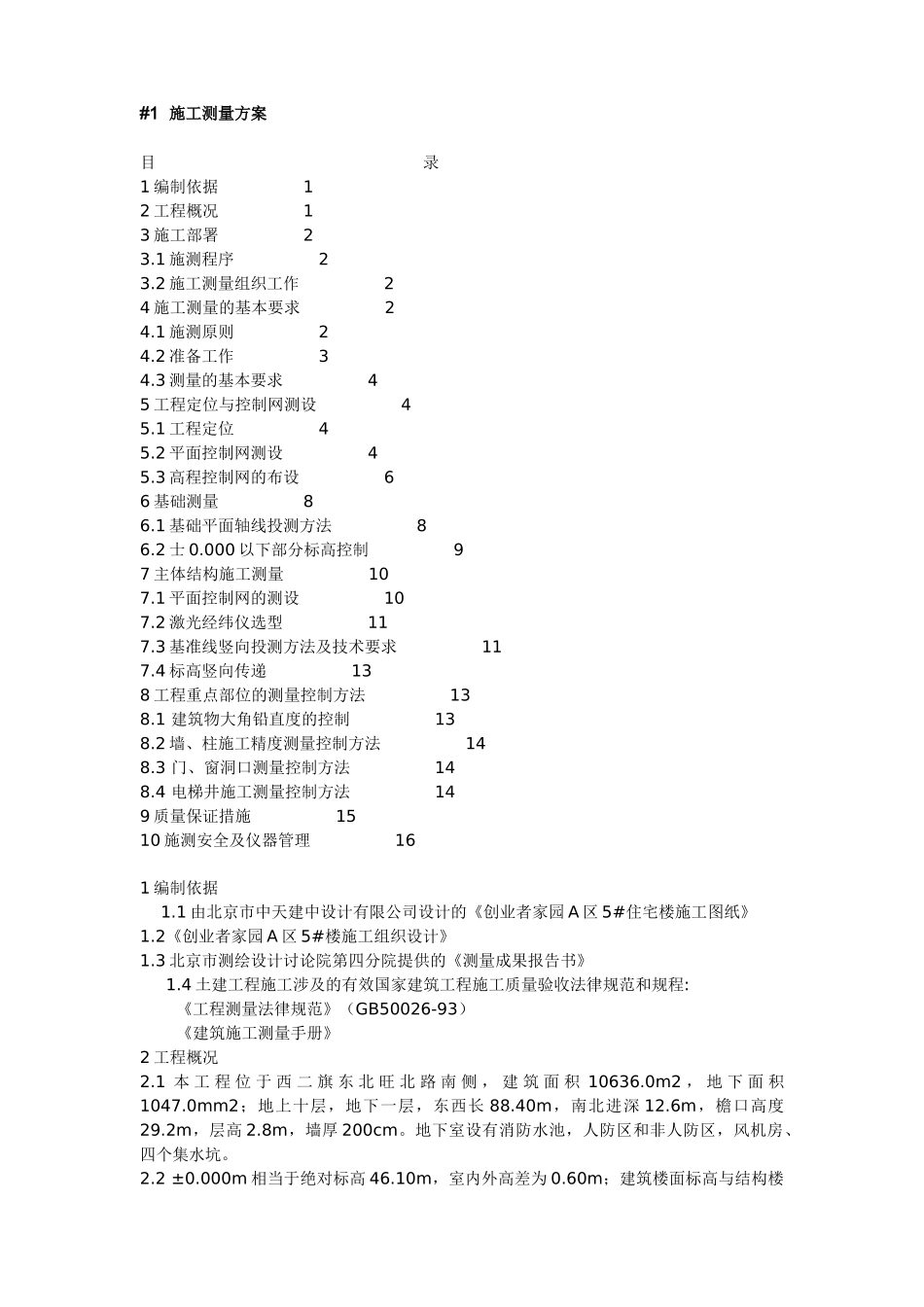

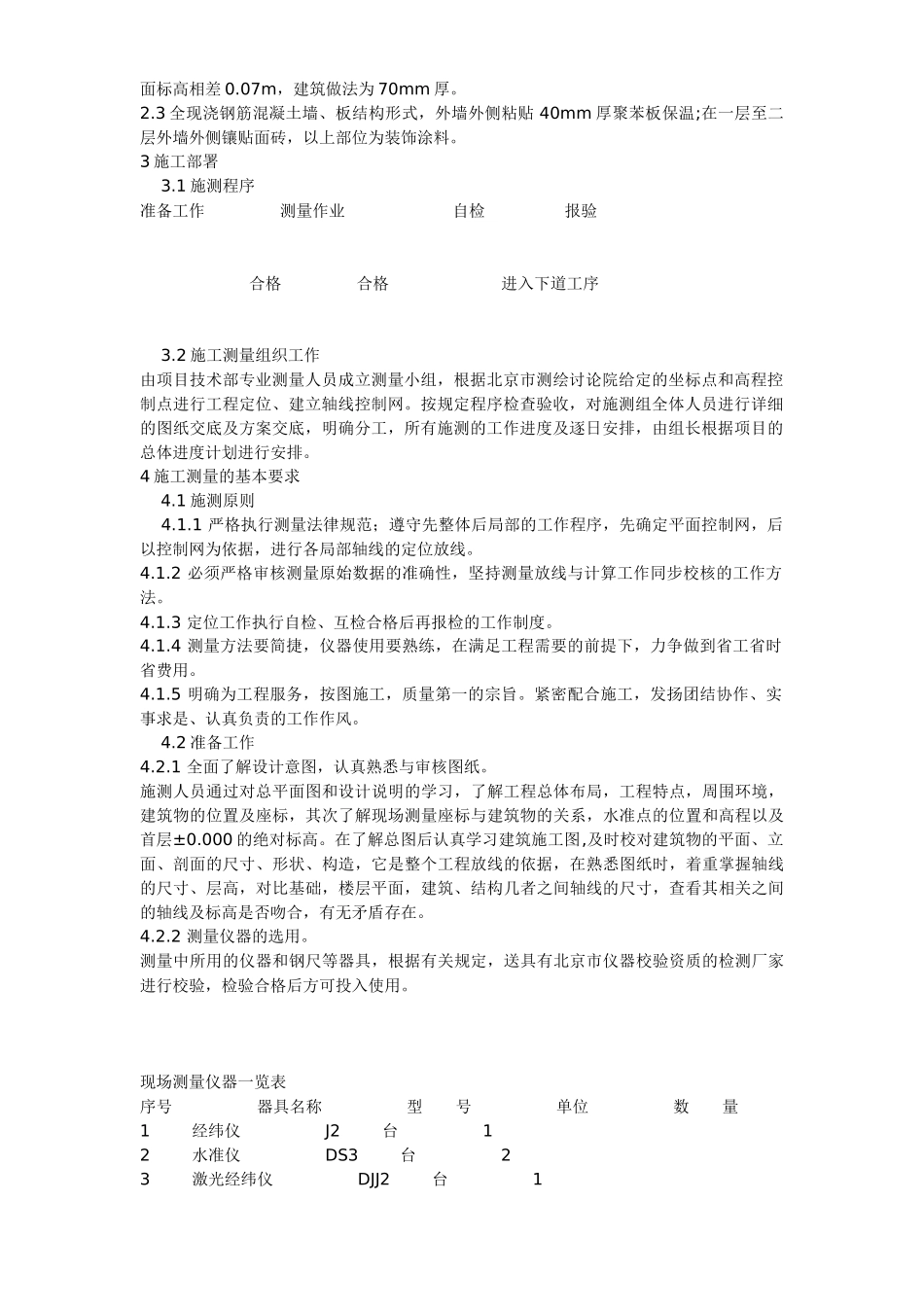

#1 施工测量方案目 录1 编制依据 12 工程概况 13 施工部署 23.1 施测程序 23.2 施工测量组织工作 24 施工测量的基本要求 24.1 施测原则 24.2 准备工作 34.3 测量的基本要求 45 工程定位与控制网测设 45.1 工程定位 45.2 平面控制网测设 45.3 高程控制网的布设 66 基础测量 86.1 基础平面轴线投测方法 86.2 士 0.000 以下部分标高控制 97 主体结构施工测量 107.1 平面控制网的测设 107.2 激光经纬仪选型 117.3 基准线竖向投测方法及技术要求 117.4 标高竖向传递 138 工程重点部位的测量控制方法 138.1 建筑物大角铅直度的控制 138.2 墙、柱施工精度测量控制方法 148.3 门、窗洞口测量控制方法 148.4 电梯井施工测量控制方法 149 质量保证措施 1510 施测安全及仪器管理 161 编制依据 1.1 由北京市中天建中设计有限公司设计的《创业者家园 A 区 5#住宅楼施工图纸》1.2《创业者家园 A 区 5#楼施工组织设计》1.3 北京市测绘设计讨论院第四分院提供的《测量成果报告书》 1.4 土建工程施工涉及的有效国家建筑工程施工质量验收法律规范和规程: 《工程测量法律规范》（GB50026-93） 《建筑施工测量手册》2 工程概况2.1 本 工 程 位 于 西 二 旗 东 北 旺 北 路 南 侧 ， 建 筑 面 积 10636.0m2 ， 地 下 面 积1047.0mm2；地上十层，地下一层，东西长 88.40m，南北进深 12.6m，檐口高度29.2m，层高 2.8m，墙厚 200cm。地下室设有消防水池，人防区和非人防区，风机房、四个集水坑。2.2 ±0.000m 相当于绝对标高 46.10m，室内外高差为 0.60m；建筑楼面标高与结构楼面标高相差 0.07m，建筑做法为 70mm 厚。2.3 全现浇钢筋混凝土墙、板结构形式，外墙外侧粘贴 40mm 厚聚苯板保温;在一层至二层外墙外侧镶贴面砖，以上部位为装饰涂料。3 施工部署 3.1 施测程序准备工作 测量作业 自检 报验 合格 合格 进入下道工序 3.2 施工测量组织工作由项目技术部专业测量人员成立测量小组，根据北京市测绘讨论院给定的坐标点和高程控制点进行工程定位、建立轴线控制网。按规定程序检查验收，对施测组全体人员进行详细的图纸交底及方案交底，明确分工，所有施测的工作进度及逐日安排，由组长根据项目的总体进度计划进行安排。4 施工测量的基本要求 4.1 施测原则 4.1.1 严格执行测量法律规范；遵守先整体后局部的工作程序，先确定平面控制...
