北环综合楼工程施工组织设计

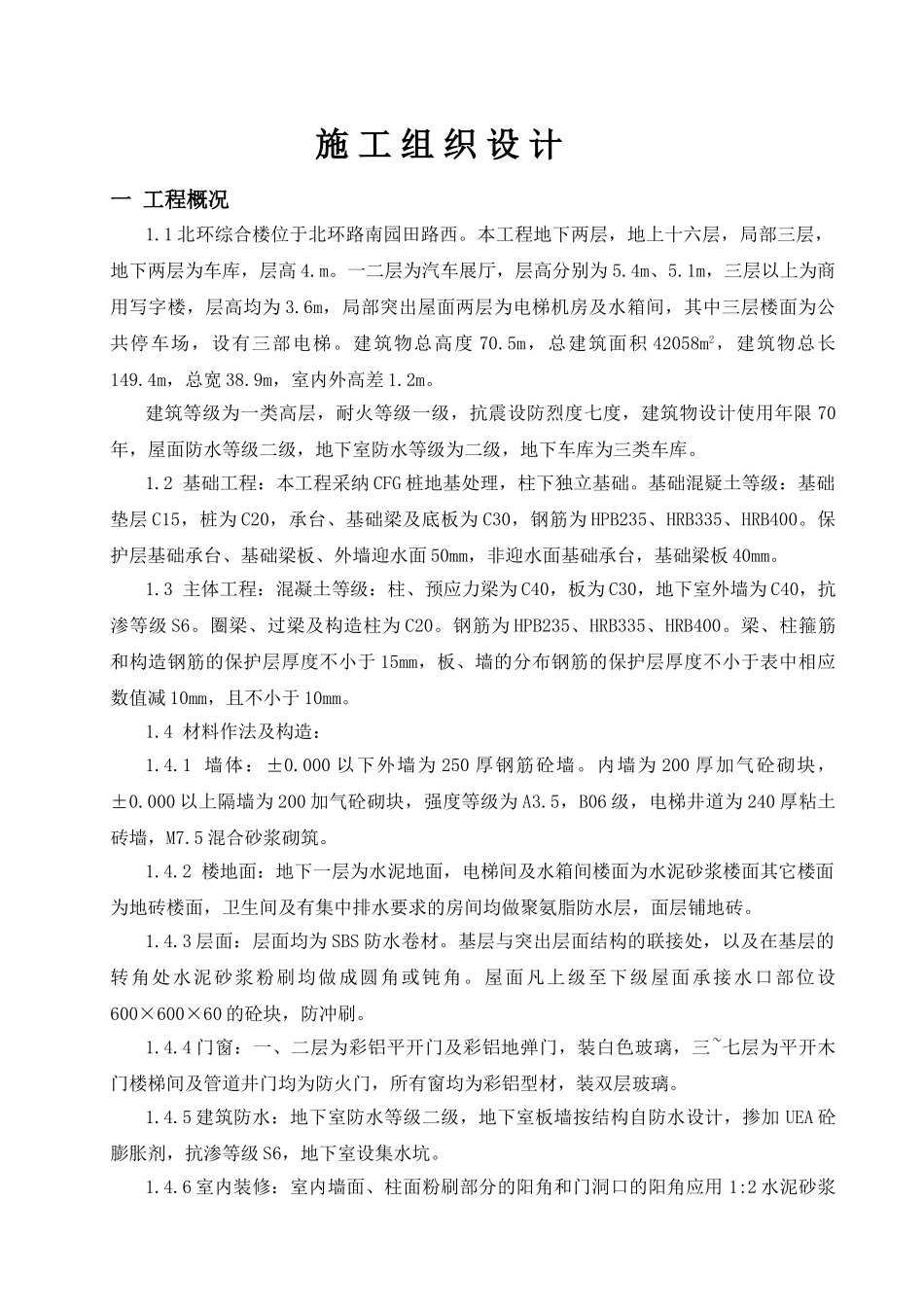

施 工 组 织 设 计一 工程概况1.1 北环综合楼位于北环路南园田路西。本工程地下两层，地上十六层，局部三层，地下两层为车库，层高 4.m。一二层为汽车展厅，层高分别为 5.4m、5.1m，三层以上为商用写字楼，层高均为 3.6m，局部突出屋面两层为电梯机房及水箱间，其中三层楼面为公共停车场，设有三部电梯。建筑物总高度 70.5m，总建筑面积 42058m2，建筑物总长149.4m，总宽 38.9m，室内外高差 1.2m。建筑等级为一类高层，耐火等级一级，抗震设防烈度七度，建筑物设计使用年限 70年，屋面防水等级二级，地下室防水等级为二级，地下车库为三类车库。1.2 基础工程：本工程采纳 CFG 桩地基处理，柱下独立基础。基础混疑土等级：基础垫层 C15，桩为 C20，承台、基础梁及底板为 C30，钢筋为 HPB235、HRB335、HRB400。保护层基础承台、基础梁板、外墙迎水面 50mm，非迎水面基础承台，基础梁板 40mm。1.3 主体工程：混凝土等级：柱、预应力梁为 C40，板为 C30，地下室外墙为 C40，抗渗等级 S6。圈梁、过梁及构造柱为 C20。钢筋为 HPB235、HRB335、HRB400。梁、柱箍筋和构造钢筋的保护层厚度不小于 15mm，板、墙的分布钢筋的保护层厚度不小于表中相应数值减 10mm，且不小于 10mm。1.4 材料作法及构造：1.4.1 墙体：±0.000 以下外墙为 250 厚钢筋砼墙。内墙为 200 厚加气砼砌块，±0.000 以上隔墙为 200 加气砼砌块，强度等级为 A3.5，B06 级，电梯井道为 240 厚粘土砖墙，M7.5 混合砂浆砌筑。1.4.2 楼地面：地下一层为水泥地面，电梯间及水箱间楼面为水泥砂浆楼面其它楼面为地砖楼面，卫生间及有集中排水要求的房间均做聚氨脂防水层，面层铺地砖。1.4.3 层面：层面均为 SBS 防水卷材。基层与突出层面结构的联接处，以及在基层的转角处水泥砂浆粉刷均做成圆角或钝角。屋面凡上级至下级屋面承接水口部位设600×600×60 的砼块，防冲刷。1.4.4 门窗：一、二层为彩铝平开门及彩铝地弹门，装白色玻璃，三~七层为平开木门楼梯间及管道井门均为防火门，所有窗均为彩铝型材，装双层玻璃。1.4.5 建筑防水：地下室防水等级二级，地下室板墙按结构自防水设计，掺加 UEA 砼膨胀剂，抗渗等级 S6，地下室设集水坑。1.4.6 室内装修：室内墙面、柱面粉刷部分的阳角和门洞口的阳角应用 1:2 水泥砂浆做护角。卫生间以不少于 1%的排水坡度坡向地漏。卫生间管井及室内水管待设备安装完毕后用 100 厚泰柏板砌筑...
