医院大楼中央空调系统调试方案

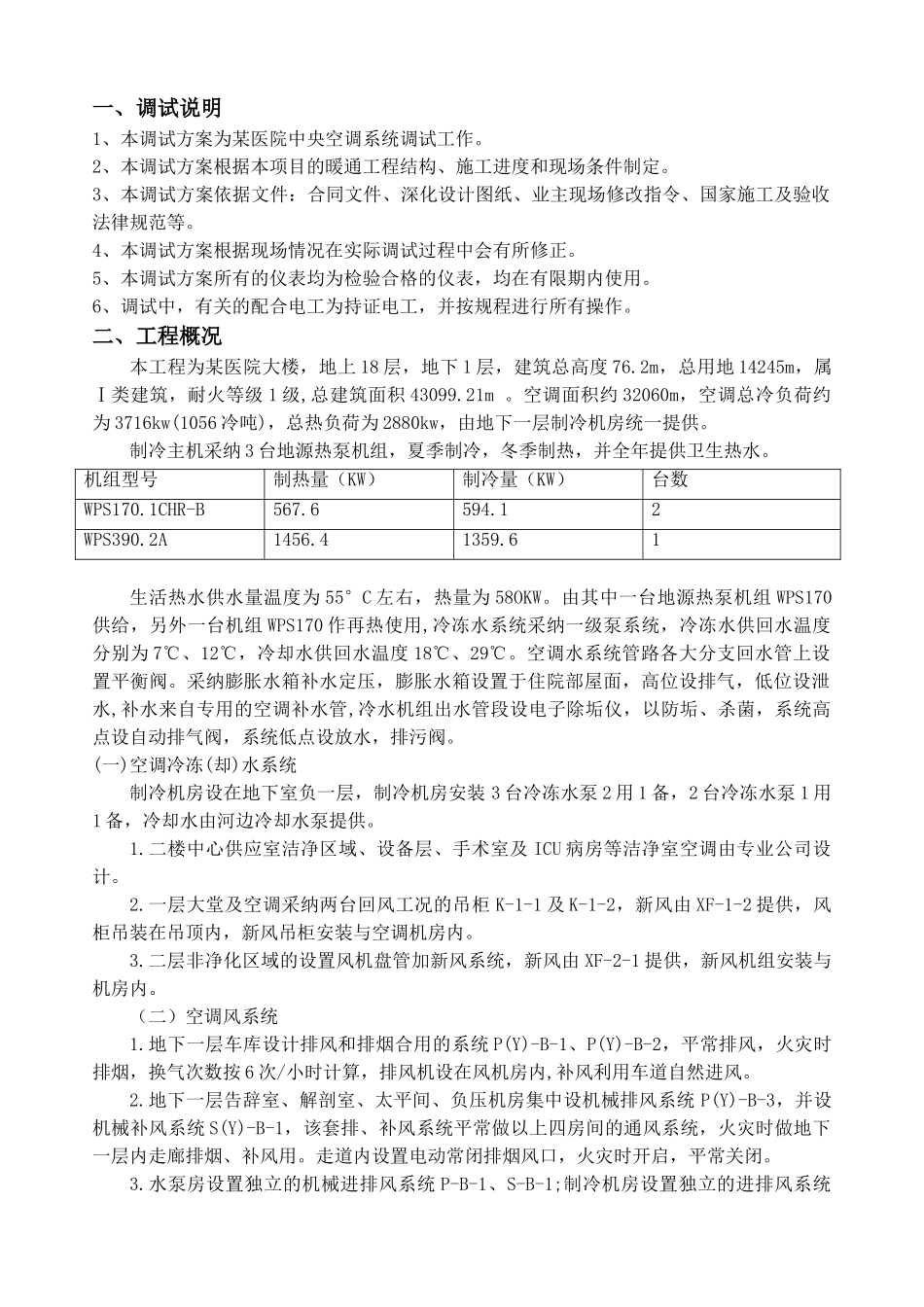

一、调试说明1、本调试方案为某医院中央空调系统调试工作。2、本调试方案根据本项目的暖通工程结构、施工进度和现场条件制定。3、本调试方案依据文件：合同文件、深化设计图纸、业主现场修改指令、国家施工及验收法律规范等。4、本调试方案根据现场情况在实际调试过程中会有所修正。5、本调试方案所有的仪表均为检验合格的仪表，均在有限期内使用。6、调试中，有关的配合电工为持证电工，并按规程进行所有操作。二、工程概况本工程为某医院大楼，地上 18 层，地下 1 层，建筑总高度 76.2m，总用地 14245m，属Ⅰ类建筑，耐火等级 1 级,总建筑面积 43099.21m 。空调面积约 32060m，空调总冷负荷约为 3716kw(1056 冷吨)，总热负荷为 2880kw，由地下一层制冷机房统一提供。制冷主机采纳 3 台地源热泵机组，夏季制冷，冬季制热，并全年提供卫生热水。机组型号制热量（KW）制冷量（KW）台数WPS170.1CHR-B567.6594.12WPS390.2A1456.41359.61生活热水供水量温度为 55°C 左右，热量为 58OKW。由其中一台地源热泵机组 WPS170供给，另外一台机组 WPS170 作再热使用,冷冻水系统采纳一级泵系统，冷冻水供回水温度分别为 7℃、12℃，冷却水供回水温度 18℃、29℃。空调水系统管路各大分支回水管上设置平衡阀。采纳膨胀水箱补水定压，膨胀水箱设置于住院部屋面，高位设排气，低位设泄水,补水来自专用的空调补水管,冷水机组出水管段设电子除垢仪，以防垢、杀菌，系统高点设自动排气阀，系统低点设放水，排污阀。(一)空调冷冻(却)水系统制冷机房设在地下室负一层，制冷机房安装 3 台冷冻水泵 2 用 1 备，2 台冷冻水泵 1 用1 备，冷却水由河边冷却水泵提供。1.二楼中心供应室洁净区域、设备层、手术室及 ICU 病房等洁净室空调由专业公司设计。2.一层大堂及空调采纳两台回风工况的吊柜 K-1-1 及 K-1-2，新风由 XF-1-2 提供，风柜吊装在吊顶内，新风吊柜安装与空调机房内。3.二层非净化区域的设置风机盘管加新风系统，新风由 XF-2-1 提供，新风机组安装与机房内。（二）空调风系统1.地下一层车库设计排风和排烟合用的系统 P(Y)-B-1、P(Y)-B-2，平常排风，火灾时排烟，换气次数按 6 次/小时计算，排风机设在风机房内,补风利用车道自然进风。2.地下一层告辞室、解剖室、太平间、负压机房集中设机械排风系统 P(Y)-B-3，并设机械补风系统 S(Y)-B-1，该套排、补风系统平常做以上四房间的通风系统，火灾时做地下一层内走廊...
