医院工程测量施工方案

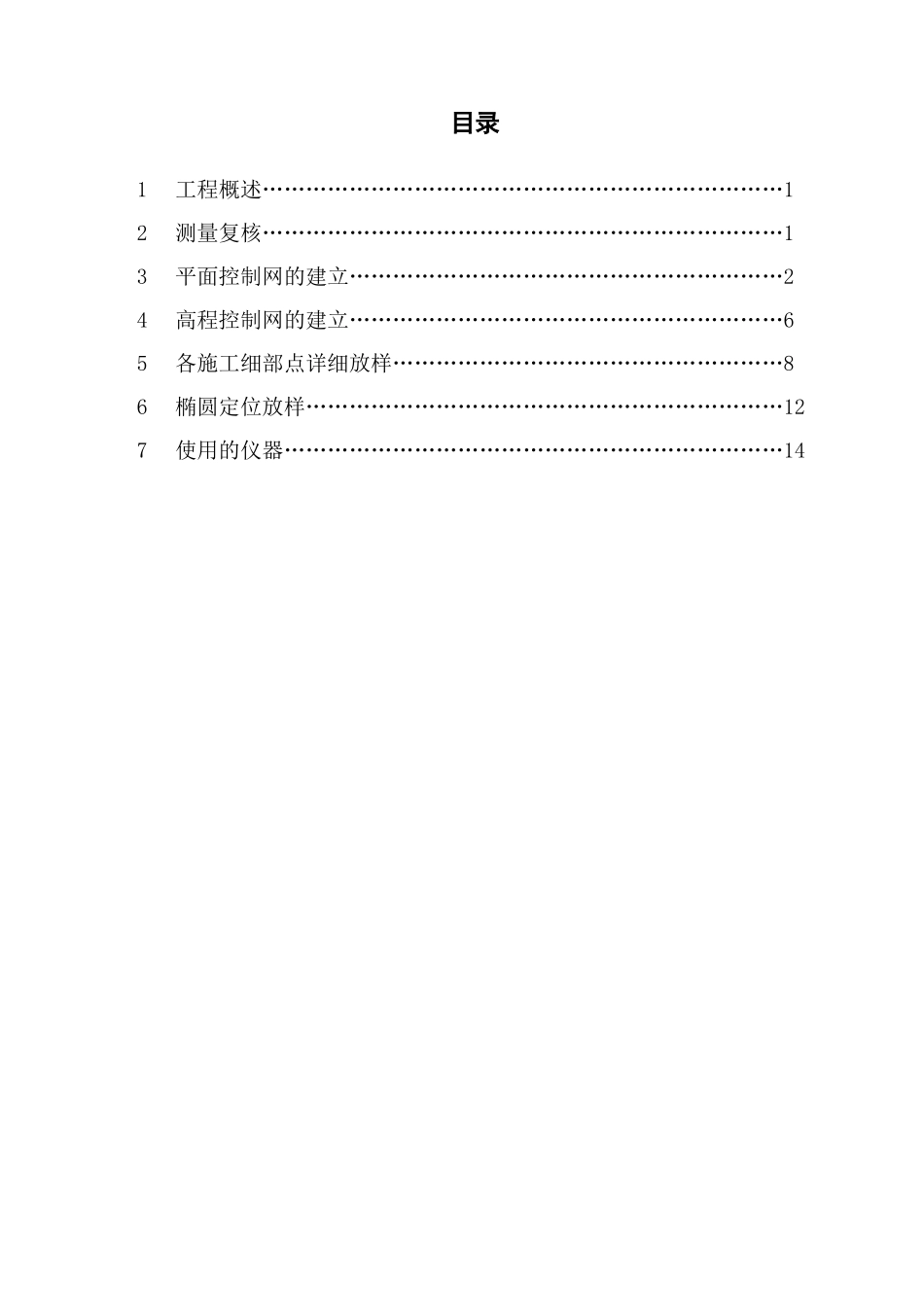

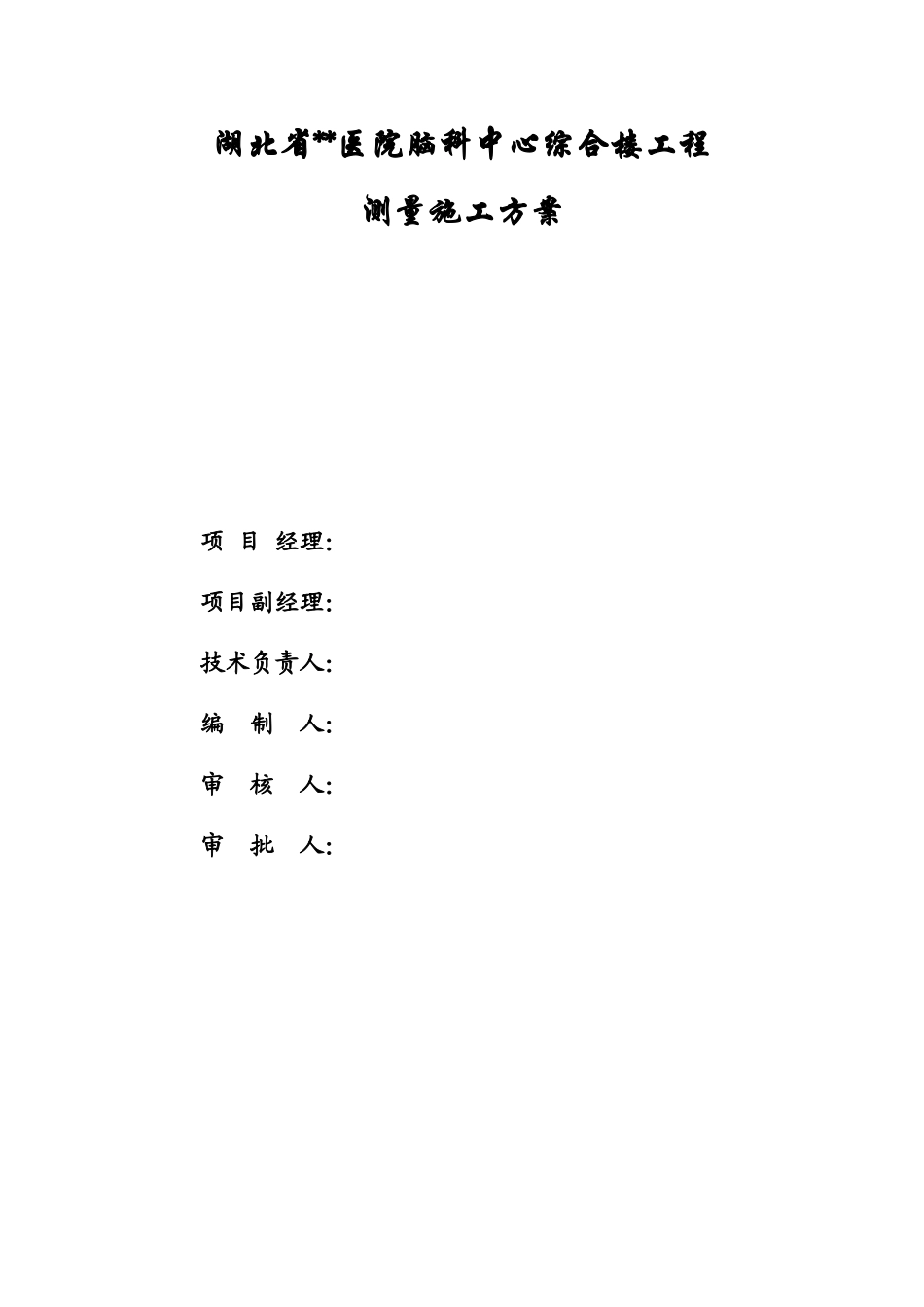

湖北省**医院脑科中心综合楼工程测量施工方案 2025.1****建筑股份有限公司新华医院项目部湖北省**医院脑科中心综合楼工程测量施工方案项 目 经理：项目副经理：技术负责人：编 制 人：审 核 人：审 批 人：目录1工程概述………………………………………………………………12测量复核………………………………………………………………13平面控制网的建立……………………………………………………24高程控制网的建立……………………………………………………65各施工细部点详细放样………………………………………………86椭圆定位放样…………………………………………………………127使用的仪器……………………………………………………………141 工程概述本工程为湖北省**医院脑科中心综合楼新建工程，位于武汉市江汉区****路。工程由主楼部分和裙楼部分组成。主楼部分1-4层主要有门诊、康复中心、脑科中心、信息中心、手术中心等，裙楼部分共4层，主要是门诊办公、会议中心等，五层以上为住院楼。两层地下室在平常为双层停车库，战时为五级医疗急救站，以及设备和动力机房。裙楼部分设计造型新颖，外观为大椭圆形，且在四层之内逐渐收缩，给本工程的测量定位放线带来一定难度。2、测量复核施工技术人员进驻施工现场后，在与业主办理相关永久性平面控制点、高程控制点及建筑红线的交接手续后，应立即对以上点、线进行复测，复测时须根据《工程测量法律规范》GB50026-93 相应条款的规定进行。2.1 平面基准点的复核为了保证平面测量的精度，基准点的复核采纳全站仪，根据现场平面控制基准点的布设情况，采纳边角连测的附和导线或闭合导线的方法对平面控制点进行复测检查，允许误差应小于《工程测量法律规范》中三级导线网的规定，业主共给定四个建筑角点为平面基准点，经现场复核，满足施工要求。2.2 高程基准点的复核高程基准点的复核采纳 DS2 水准仪，用附合线路或闭合线路复测业主提供的现场高程控制点，复测精度按国家三等水准测量的要求。现场给定高程基准点，ＢＭ１＝21.310 米，经现场复核，与医院大厅地面标高一致，满足业主和施工要求。2.3 定位基准线的复核施工定位前须对建筑定位基准线进行复测检查，基准线的检查采纳全站仪进行，检查时测定其边长及夹角，结果与计算结果相比较，其差值应符合《工程测量法律规范》规定，复测基准线的误差应小于：角度±2.5″，边长 1／30000。根据现场实际情况，我们对基础公司提...
