医院机房建设系统设计方案展示

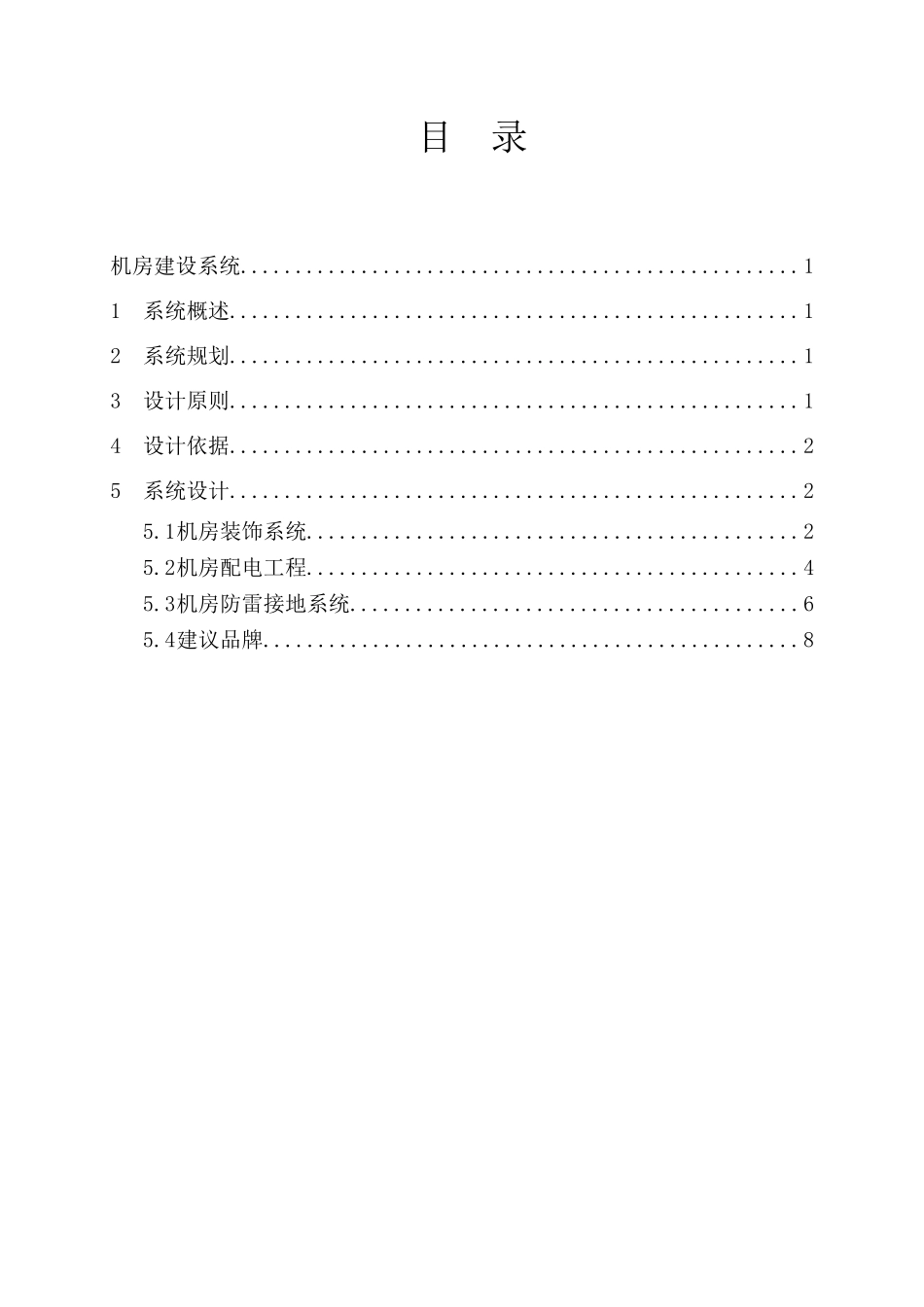

目 录机房建设系统...................................................11系统概述....................................................12系统规划....................................................13设计原则....................................................14设计依据....................................................25系统设计....................................................25.1机房装饰系统.............................................25.2机房配电工程.............................................45.3机房防雷接地系统.........................................65.4建议品牌.................................................8机房建设系统1系统概述XX 建成后将是一座智能化程度极高的医院，而实现医院智能化的各个子系统的核心控制设备都置于相应的机房内，因此保证机房内的各个系统的控制设备能够安全稳定的运行就显得尤为重要，XX 的机房建设系统的设计内容包括：机房装修系统、机房供配电系统、机房防雷接地系统。2系统规划XX 的机房建设系统包括地下一层的弱电机房、十四层中心设备房（计算机中心）、一层的电信机房和消防控制室。弱电机房是 XX 整个智能化系统的控制中心，楼宇自控系统、安全防范系统、公共广播系统、有线电视系统等系统的主控设备均置于弱电机房内；十四层中心设备房是 XX 的网络中心，也是综合布线系统的管理中心。（1）弱电机房，93.5 平方米，考虑地面、棚面、墙面的装修，机房供配电系统、机房防雷接地系统。（2）设备中心机房（计算机中心）57.74 平方米，考虑地面、棚面、墙面的装修，机房供配电系统、机房防雷接地系统。（3）电信机房 60.32 平方米，考虑地面的装修，机房供配电系统、机房防雷接地系统。（4）消防控制室 54.57 平方米，考虑地面、棚面、墙面的装修。3设计原则为了保证机房的温度、湿度、干净度、照度，防静电，防干扰，防震动，防雷电，防火防鼠等要求，此次设计机房建设系统采纳的均为新材料、新工艺、新技术的机房设备、能充分满足计算机设备的安全可靠地运行，延长计算机系统的使用寿命的要求，同时又要给电脑工作者制造一个舒适、典雅的环境。因此，在设计上我们充分考虑设备布局、功能划分、整体效果、装饰风格，体现现代机房的特点和风貌。4设计依据《电信专用房屋设计法律规范》 YD5003-94 《通信系统机房设计》 GBKJ-90 《电子...
