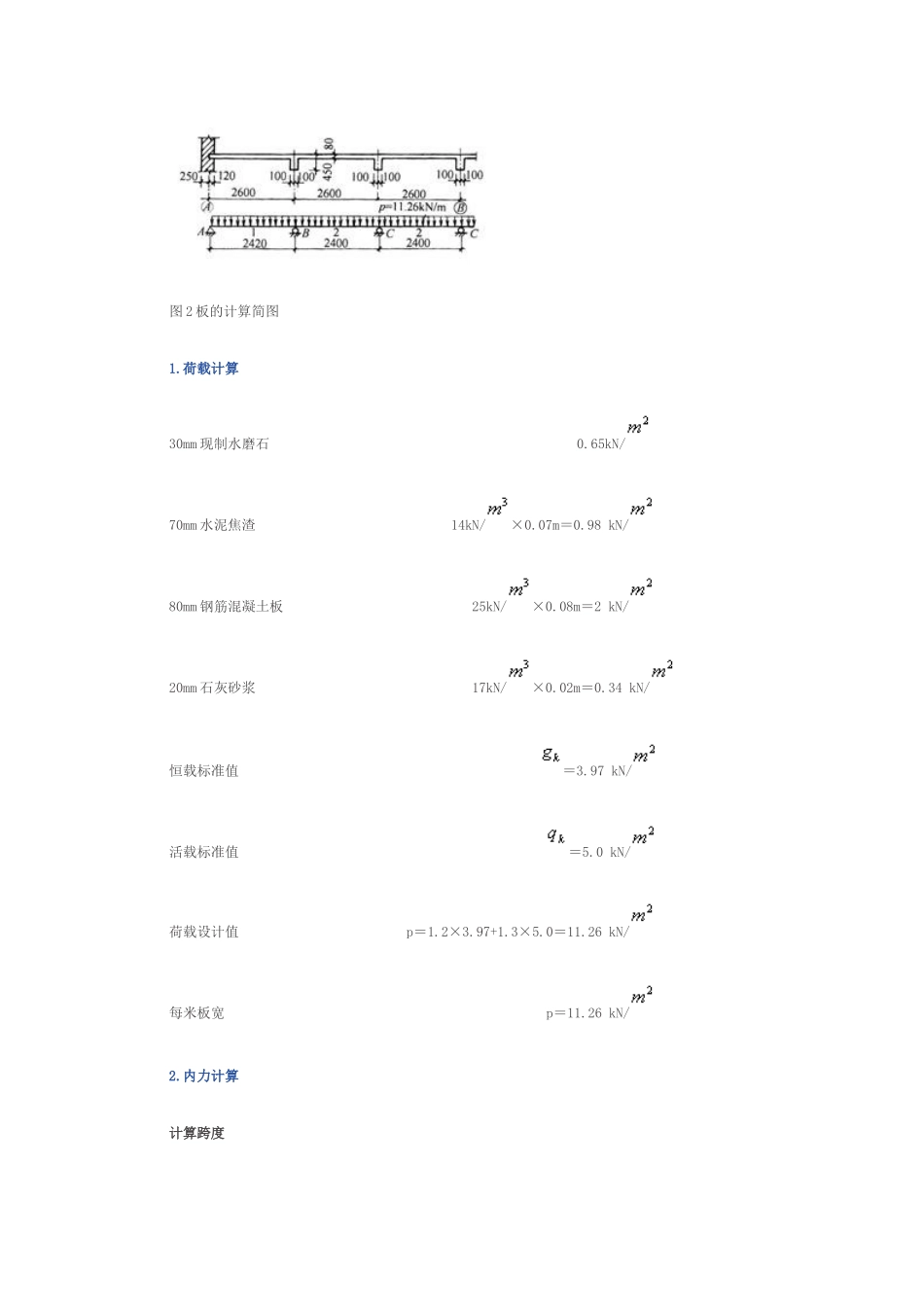

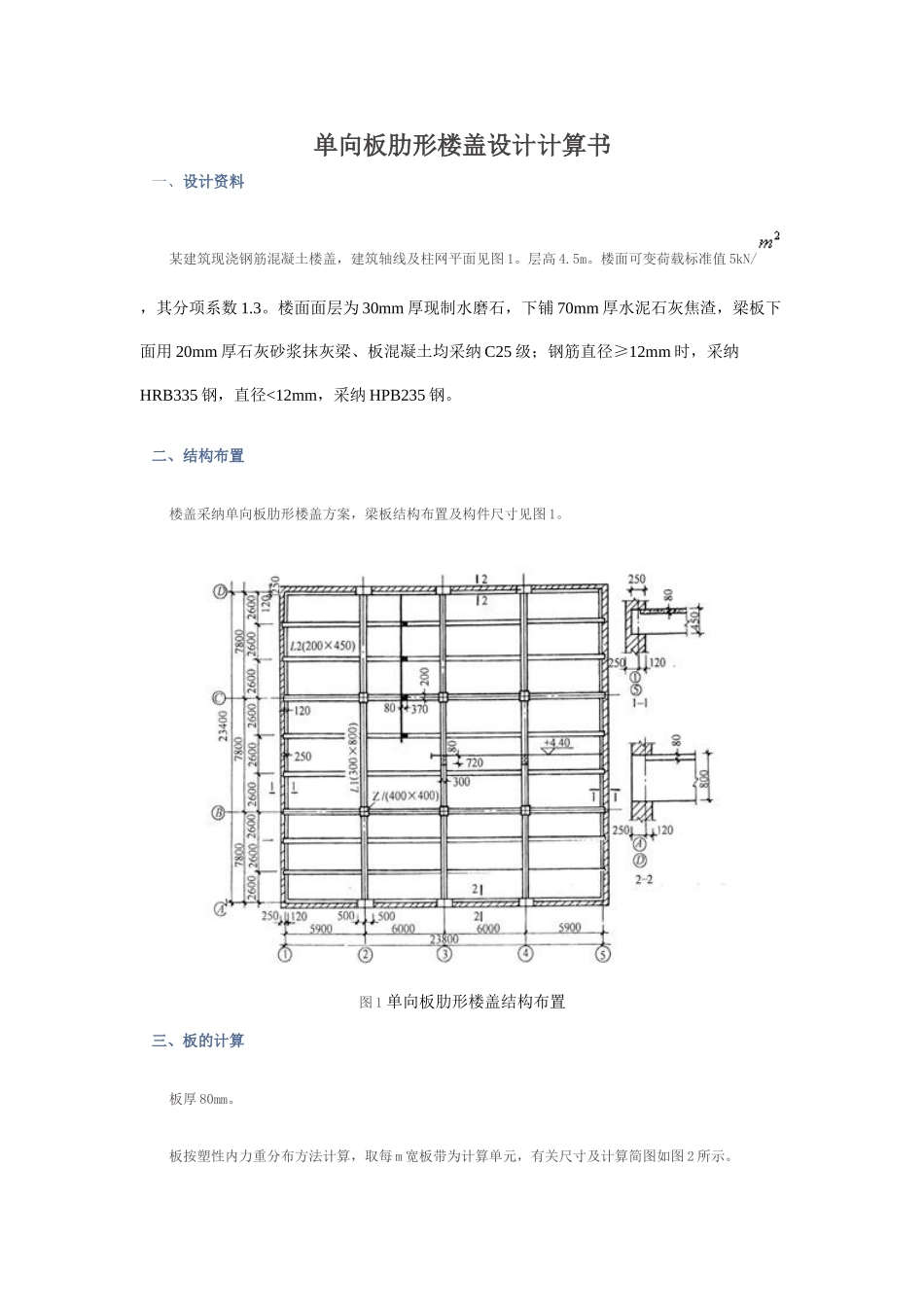

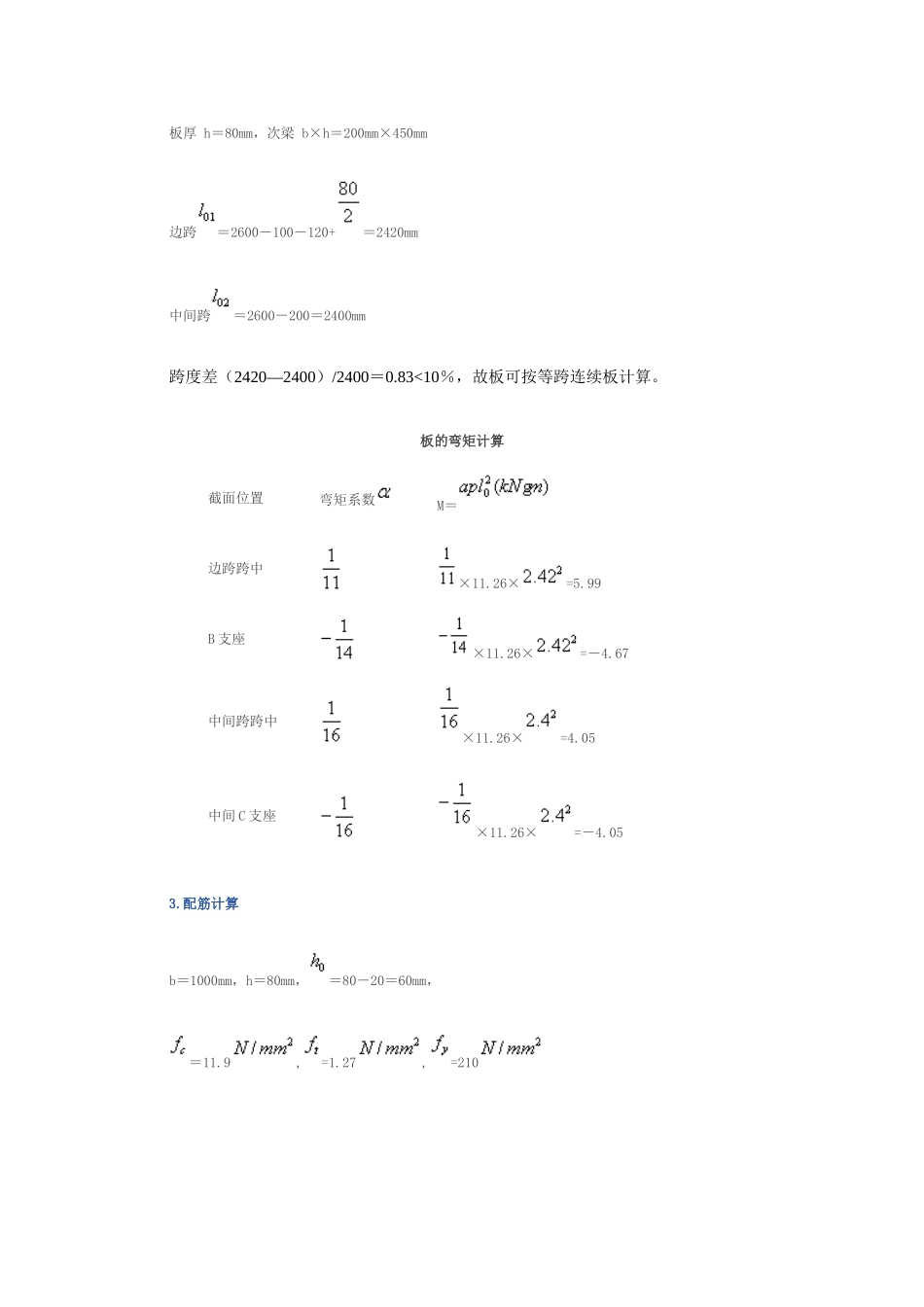

单向板肋形楼盖设计计算书一、设计资料 某建筑现浇钢筋混凝土楼盖，建筑轴线及柱网平面见图 1。层高 4.5m。楼面可变荷载标准值 5kN/，其分项系数 1.3。楼面面层为 30mm 厚现制水磨石，下铺 70mm 厚水泥石灰焦渣，梁板下面用 20mm 厚石灰砂浆抹灰梁、板混凝土均采纳 C25 级；钢筋直径≥12mm 时，采纳HRB335 钢，直径<12mm，采纳 HPB235 钢。二、结构布置楼盖采纳单向板肋形楼盖方案，梁板结构布置及构件尺寸见图 1。图 1 单向板肋形楼盖结构布置 三、板的计算板厚 80mm。 板按塑性内力重分布方法计算，取每 m 宽板带为计算单元，有关尺寸及计算简图如图 2 所示。图 2 板的计算简图1.荷载计算 30mm 现制水磨石 0.65kN/70mm 水泥焦渣 14kN/×0.07m＝0.98 kN/80mm 钢筋混凝土板 25kN/×0.08m＝2 kN/20mm 石灰砂浆 17kN/×0.02m＝0.34 kN/恒载标准值 ＝3.97 kN/活载标准值 ＝5.0 kN/荷载设计值 p＝1.2×3.97+1.3×5.0＝11.26 kN/每米板宽 p＝11.26 kN/2.内力计算 计算跨度 板厚 h＝80mm，次梁 b×h＝200mm×450mm 边跨＝2600－100－120+＝2420mm 中间跨＝2600－200＝2400mm 跨度差（2420—2400）/2400＝0.83<10％，故板可按等跨连续板计算。 板的弯矩计算 截面位置 弯矩系数M＝边跨跨中 ×11.26×=5.99B 支座 ×11.26×=－4.67中间跨跨中 ×11.26×=4.05中间 C 支座 ×11.26×=－4.053.配筋计算 b＝1000mm，h＝80mm，＝80－20＝60mm，＝11.9,=1.27,=210截面位置 M（kN·m）＝ ＝1－＝（） 实配钢筋边跨跨中5.990.1400.15151310@140，561 B 支座－4.670.1090.1163948/10@140460 中间跨跨中①－② ④－⑤轴线间4.050.0950.13408@140，359 ②－④轴线间 4.05×0.8 0.0760.0792696/8@140，281 中间 C支座 ①－② ④－⑤轴线间 －4.050.0950.13408@140，359 ②－④轴线间 －4.05×0.8 0.0760.0792696/8@140，281 其中均小于 0.35，符合塑性内力重分布的条件。＝0.35％>＝0.2％及 45＝45＝0.27％ 板的模版图、配筋图见图 3(a) 。板的钢筋表见下表。 图 3（a）板的模版图、配筋图 板的钢筋表 编号 形状尺寸直径 长度 数量 备注（mm）（mm）（1）103440168弯起30（2）102730168 （3）84160462 (4)82700420 (5)64160126 (6)62680168 (7)61630351 (8)6580378 (9)683040 四、次梁计算b＝200mm，h＝450mm。 次梁按塑性内力重分布方法计算，截面尺寸及...
