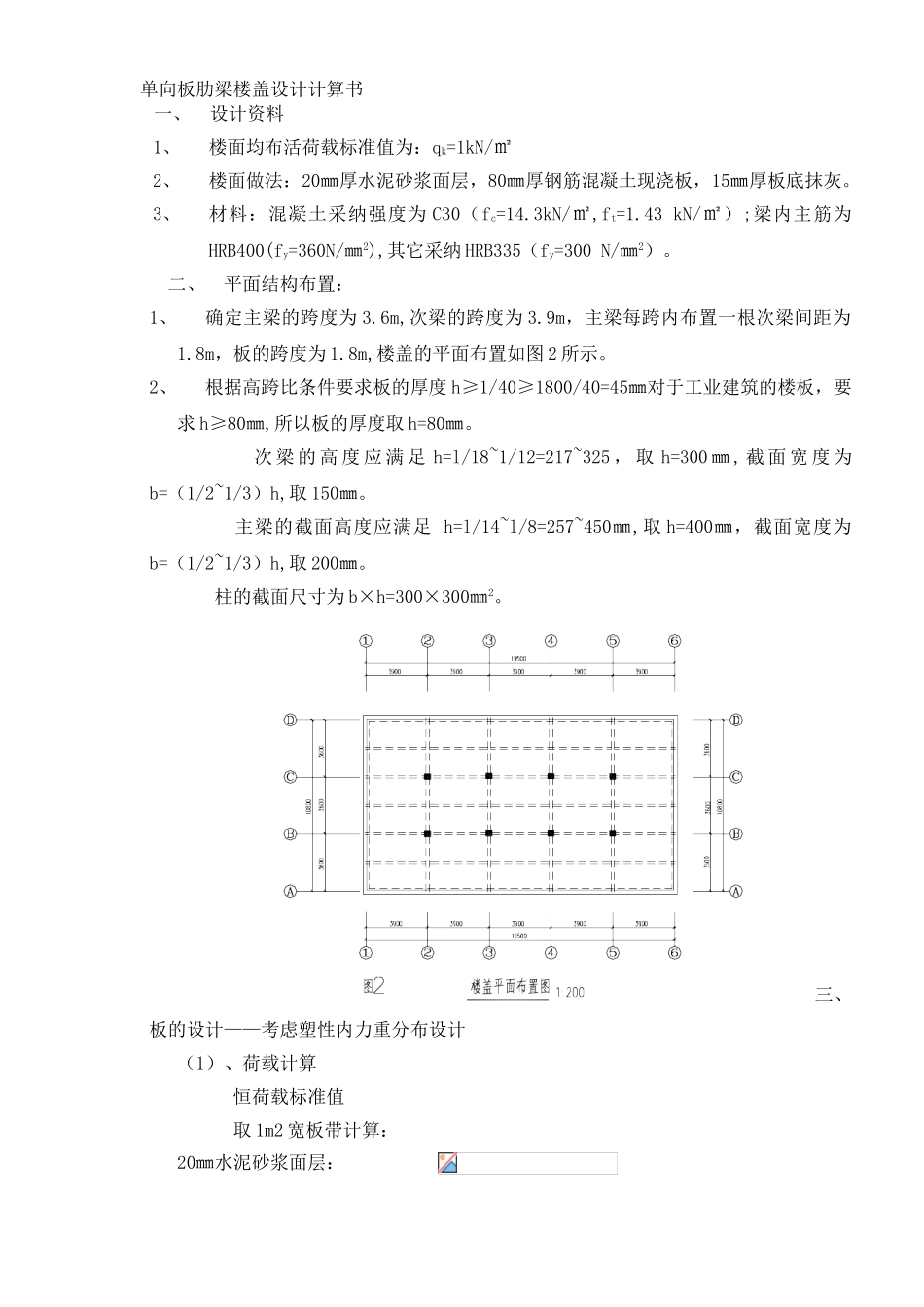

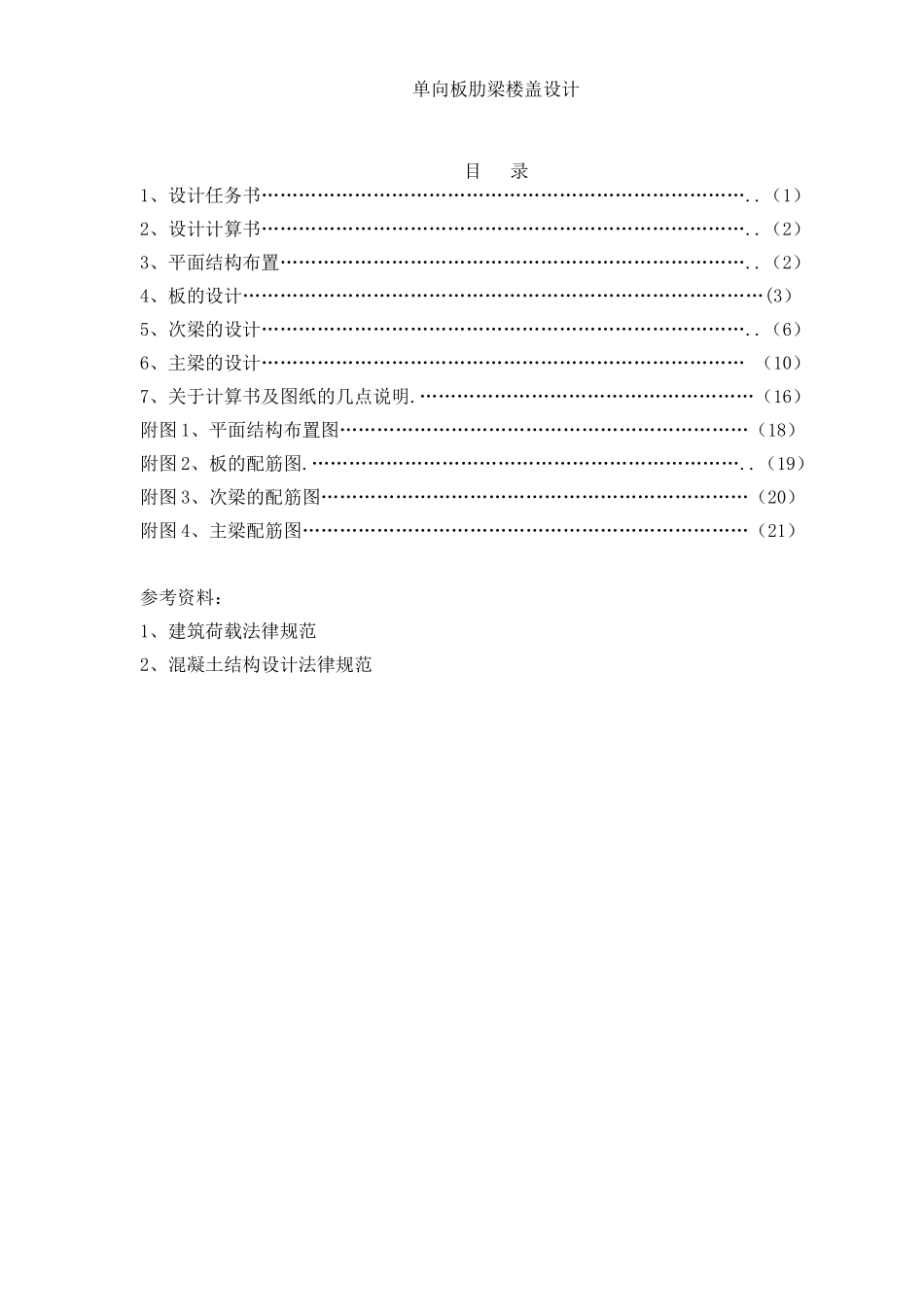

单向板肋梁楼盖设计目 录1、设计任务书……………………………………………………………………..（1）2、设计计算书……………………………………………………………………..（2）3、平面结构布置…………………………………………………………………..（2）4、板的设计…………………………………………………………………………(3）5、次梁的设计……………………………………………………………………..（6）6、主梁的设计…………………………………………………………………… （10）7、关于计算书及图纸的几点说明.………………………………………………（16）附图 1、平面结构布置图…………………………………………………………（18）附图 2、板的配筋图.……………………………………………………………..（19）附图 3、次梁的配筋图……………………………………………………………（20）附图 4、主梁配筋图………………………………………………………………（21）参考资料：1、建筑荷载法律规范2、混凝土结构设计法律规范单向板肋梁楼盖设计计算书一、设计资料1、楼面均布活荷载标准值为：qk=1kN/㎡2、楼面做法：20㎜厚水泥砂浆面层，80㎜厚钢筋混凝土现浇板，15㎜厚板底抹灰。3、材料：混凝土采纳强度为 C30（fc=14.3kN/㎡,ft=1.43 kN/㎡）;梁内主筋为HRB400(fy=360N/㎜2),其它采纳 HRB335（fy=300 N/㎜2）。二、平面结构布置：1、确定主梁的跨度为 3.6m,次梁的跨度为 3.9m，主梁每跨内布置一根次梁间距为1.8m，板的跨度为 1.8m,楼盖的平面布置如图 2 所示。2、根据高跨比条件要求板的厚度 h≥1/40≥1800/40=45㎜对于工业建筑的楼板，要求 h≥80㎜,所以板的厚度取 h=80㎜。 次 梁 的 高 度 应 满 足 h=l/18~1/12=217~325 ， 取 h=300 ㎜ , 截 面 宽 度 为b=（1/2~1/3）h,取 150㎜。 主梁的截面高度应满足 h=l/14~l/8=257~450㎜,取 h=400㎜，截面宽度为b=（1/2~1/3）h,取 200㎜。 柱的截面尺寸为 b×h=300×300㎜2。三、板的设计——考虑塑性内力重分布设计 （1）、荷载计算 恒荷载标准值 取 1m2 宽板带计算： 20㎜水泥砂浆面层： 80mm 钢筋混凝土板： 2 15mm 板底混合砂浆： 2 小计： gk= 2.655KN/㎡活荷载标准值： qk=1 KN/㎡恒荷载分项系数取 1.2；活荷载分项系数取 1.4.板的设计值总和为：g+q=1.2 gk+1.4 qk=1.2×2.655+1.4×1=4.586Kn/㎡（2）、板的计算简图...
