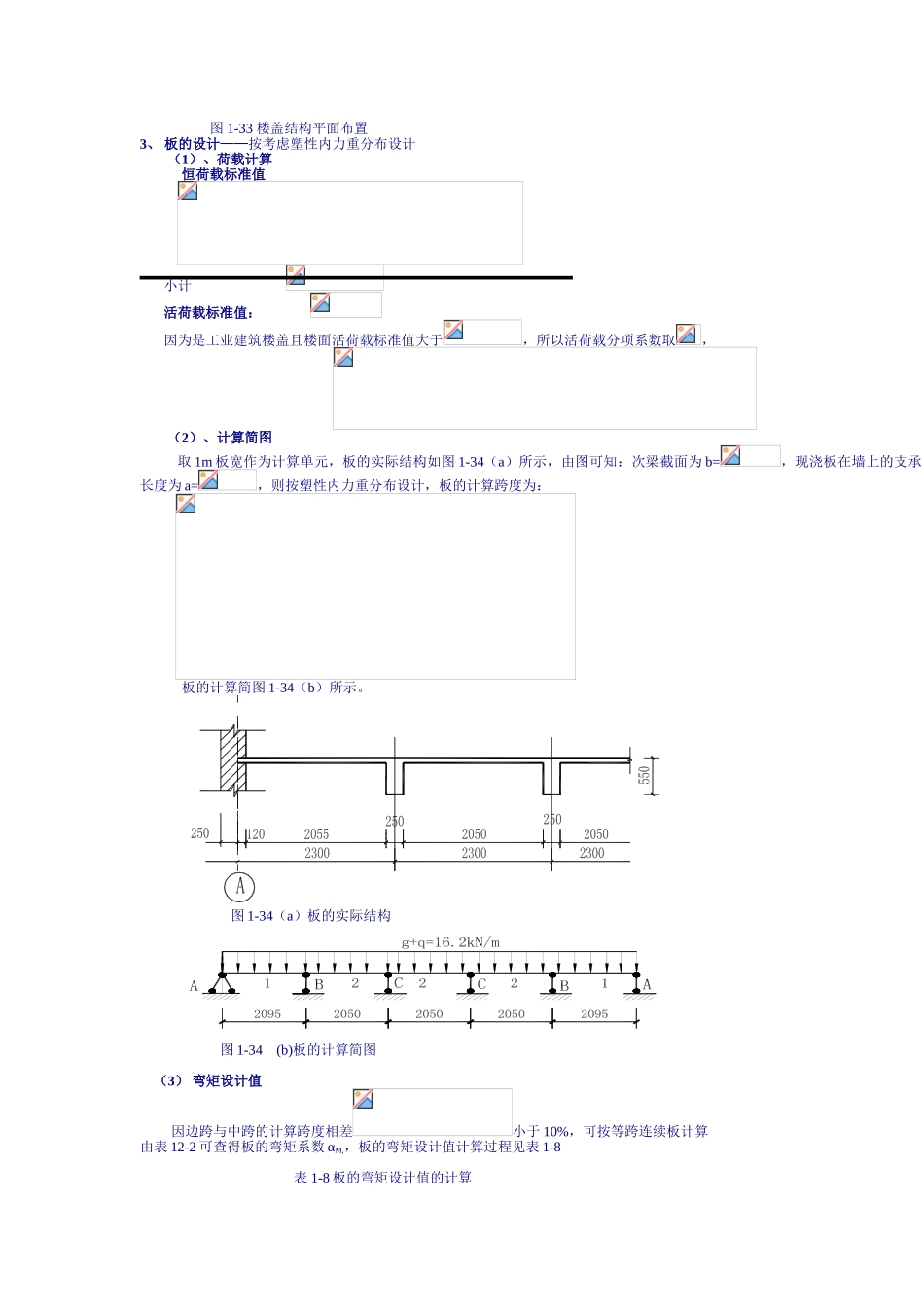

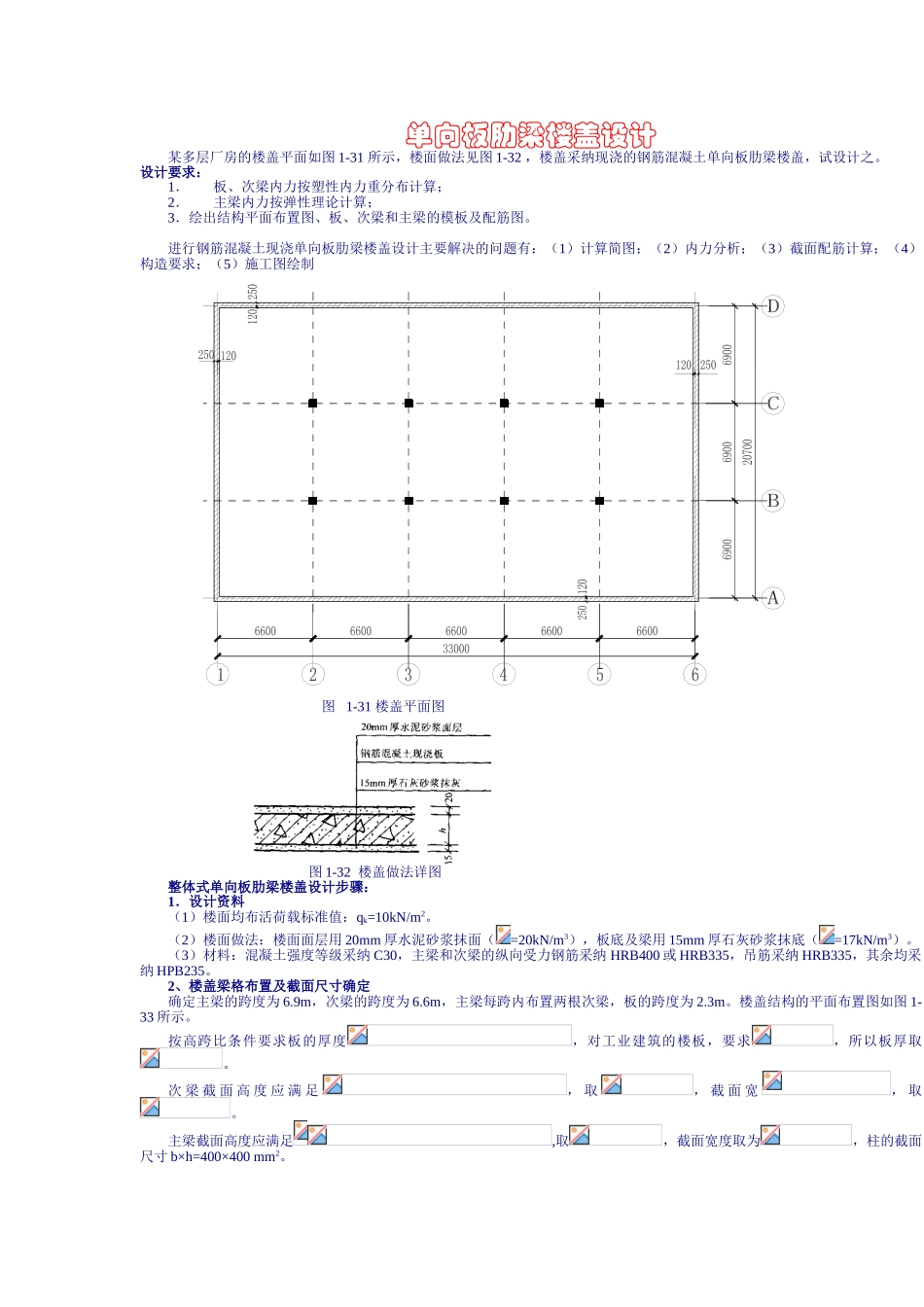

单向板肋梁楼盖设计某多层厂房的楼盖平面如图 1-31 所示，楼面做法见图 1-32 ，楼盖采纳现浇的钢筋混凝土单向板肋梁楼盖，试设计之。设计要求：1． 板、次梁内力按塑性内力重分布计算；2． 主梁内力按弹性理论计算；3．绘出结构平面布置图、板、次梁和主梁的模板及配筋图。 进行钢筋混凝土现浇单向板肋梁楼盖设计主要解决的问题有：（1）计算简图；（2）内力分析；（3）截面配筋计算；（4）构造要求；（5）施工图绘制 图 1-31 楼盖平面图图 1-32 楼盖做法详图整体式单向板肋梁楼盖设计步骤：1．设计资料（1）楼面均布活荷载标准值：qk=10kN/m2。（2）楼面做法：楼面面层用 20mm 厚水泥砂浆抹面（=20kN/m3），板底及梁用 15mm 厚石灰砂浆抹底（=17kN/m3）。（3）材料：混凝土强度等级采纳 C30，主梁和次梁的纵向受力钢筋采纳 HRB400 或 HRB335，吊筋采纳 HRB335，其余均采纳 HPB235。2、楼盖梁格布置及截面尺寸确定确定主梁的跨度为 6.9m，次梁的跨度为 6.6m，主梁每跨内布置两根次梁，板的跨度为 2.3m。楼盖结构的平面布置图如图 1-33 所示。按高跨比条件要求板的厚度，对工业建筑的楼板，要求，所以板厚取。次 梁 截 面 高 度 应 满 足， 取， 截 面 宽， 取。主梁截面高度应满足,取，截面宽度取为，柱的截面尺寸 b×h=400×400 mm2。 图 1-33 楼盖结构平面布置3、 板的设计——按考虑塑性内力重分布设计（1）、荷载计算恒荷载标准值小计 活荷载标准值： 因为是工业建筑楼盖且楼面活荷载标准值大于，所以活荷载分项系数取， （2）、计算简图取 1m 板宽作为计算单元，板的实际结构如图 1-34（a）所示，由图可知：次梁截面为 b=，现浇板在墙上的支承长度为 a=，则按塑性内力重分布设计，板的计算跨度为：板的计算简图 1-34（b）所示。 图 1-34（a）板的实际结构 图 1-34 (b)板的计算简图 （3） 弯矩设计值 因边跨与中跨的计算跨度相差小于 10%，可按等跨连续板计算由表 12-2 可查得板的弯矩系数 αM,，板的弯矩设计值计算过程见表 1-8 表 1-8 板的弯矩设计值的计算截面位置1边跨跨中B离端第二支座2中间跨跨中C中间支座弯矩系数1/11-1/111/16-1/14计算跨度 l0(m)l01=2.095l01=2.095l02=2.05l02=2.05(kN.m)= -= -== （4） 配筋计算——正截面受弯承载力计算 对轴线②~⑤ 间的板带，考虑起拱作用，其跨内 2 截面和支座 C 截面的弯矩设计值可折减 20%，为了方便，...
