单层钢结构屋面板安装技术交底

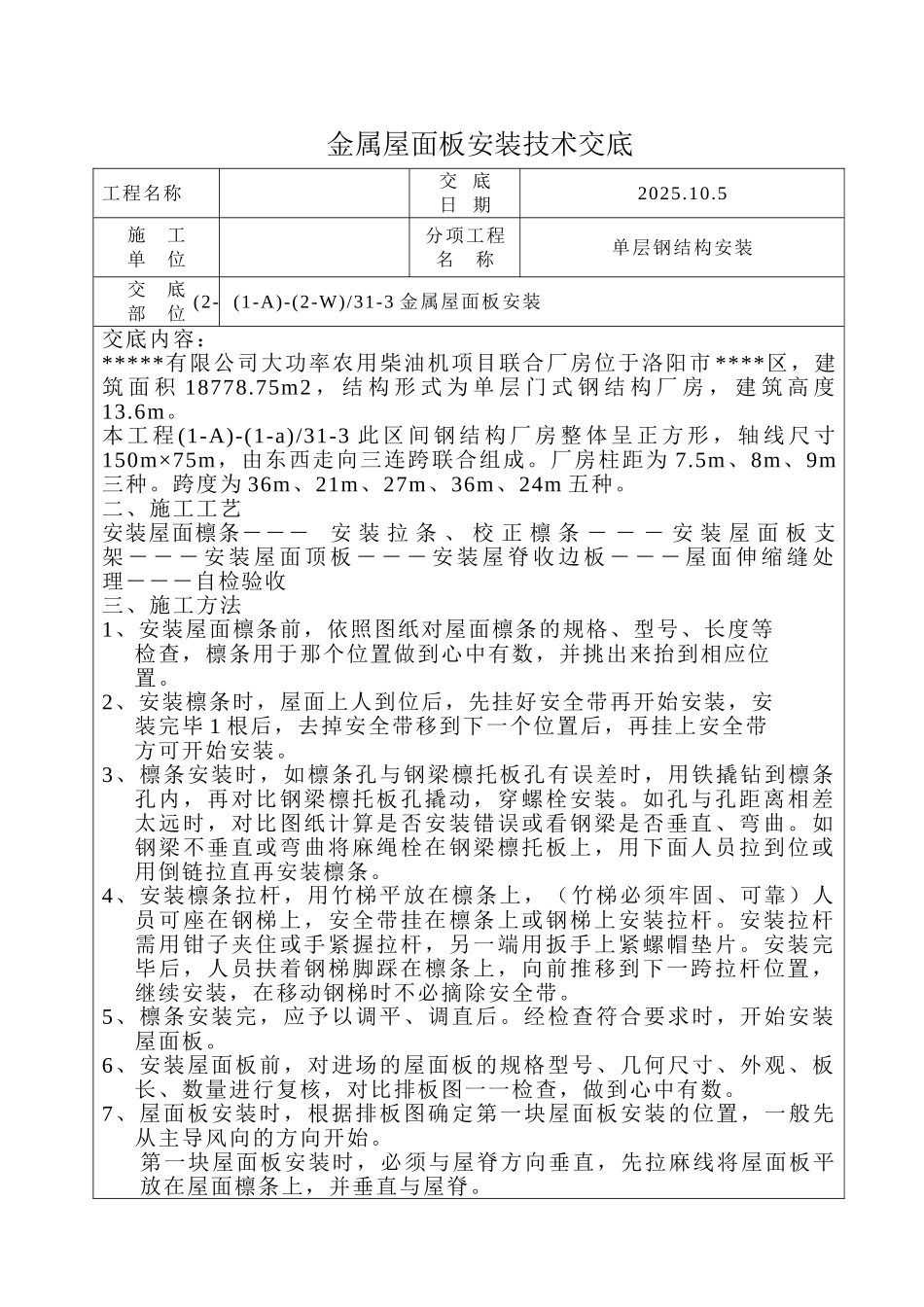

金属屋面板安装技术交底工程名称交 底日 期2025.10.5施 工单 位分项工程名 称单层钢结构安装交 底部 位 (2- (1-A)-(2-W)/31-3 金属屋面板安装交底内容：*****有限公司大功率农用柴油机项目联合厂房位于洛阳市 ****区，建筑 面 积 18778.75m2 ， 结 构 形 式 为 单 层 门 式 钢 结 构 厂 房 ， 建 筑 高 度13.6m。本 工 程 (1-A)-(1-a)/31-3 此 区 间 钢 结 构 厂 房 整 体 呈 正 方 形 ， 轴 线 尺 寸150m×75m，由东西走向三连跨联合组成。厂房柱距为 7.5m、8m、9m三种。跨度为 36m、21m、27m、36m、24m 五种。二、施工工艺安装屋面檩条―――安 装 拉 条 、 校 正 檩 条 ― ― ― 安 装 屋 面 板 支架 ― ― ― 安 装 屋 面 顶 板 ― ― ― 安 装 屋 脊 收 边 板 ― ― ― 屋 面 伸 缩 缝 处理―――自检验收三、施工方法1、安装屋面檩条前，依照图纸对屋面檩条的规格、型号、长度等检查，檩条用于那个位置做到心中有数，并挑出来抬到相应位置。2、安装檩条时，屋面上人到位后，先挂好安全带再开始安装，安装完毕 1 根后，去掉安全带移到下一个位置后，再挂上安全带方可开始安装。3、檩条安装时，如檩条孔与钢梁檩托板孔有误差时，用铁撬钻到檩条孔内，再对比钢梁檩托板孔撬动，穿螺栓安装。如孔与孔距离相差太远时，对比图纸计算是否安装错误或看钢梁是否垂直、弯曲。如钢梁不垂直或弯曲将麻绳栓在钢梁檩托板上，用下面人员拉到位或用倒链拉直再安装檩条。4、安装檩条拉杆，用竹梯平放在檩条上，（竹梯必须牢固、可靠）人员可座在钢梯上，安全带挂在檩条上或钢梯上安装拉杆。安装拉杆需用钳子夹住或手紧握拉杆，另一端用扳手上紧螺帽垫片。安装完毕后，人员扶着钢梯脚踩在檩条上，向前推移到下一跨拉杆位置，继续安装，在移动钢梯时不必摘除安全带。5、檩条安装完，应予以调平、调直后。经检查符合要求时，开始安装屋面板。6、安装屋面板前，对进场的屋面板的规格型号、几何尺寸、外观、板长、数量进行复核，对比排板图一一检查，做到心中有数。7、屋面板安装时，根据排板图确定第一块屋面板安装的位置，一般先从主导风向的方向开始。第一块屋面板安装时，必须与屋脊方向垂直，先拉麻线将屋面板平放在屋面檩条上，并垂直与屋脊。确定第一块屋面板位置后，将板拿起用自攻螺丝拉麻线安装 760 型支架,支架安装完毕后再扣上屋面板。...
