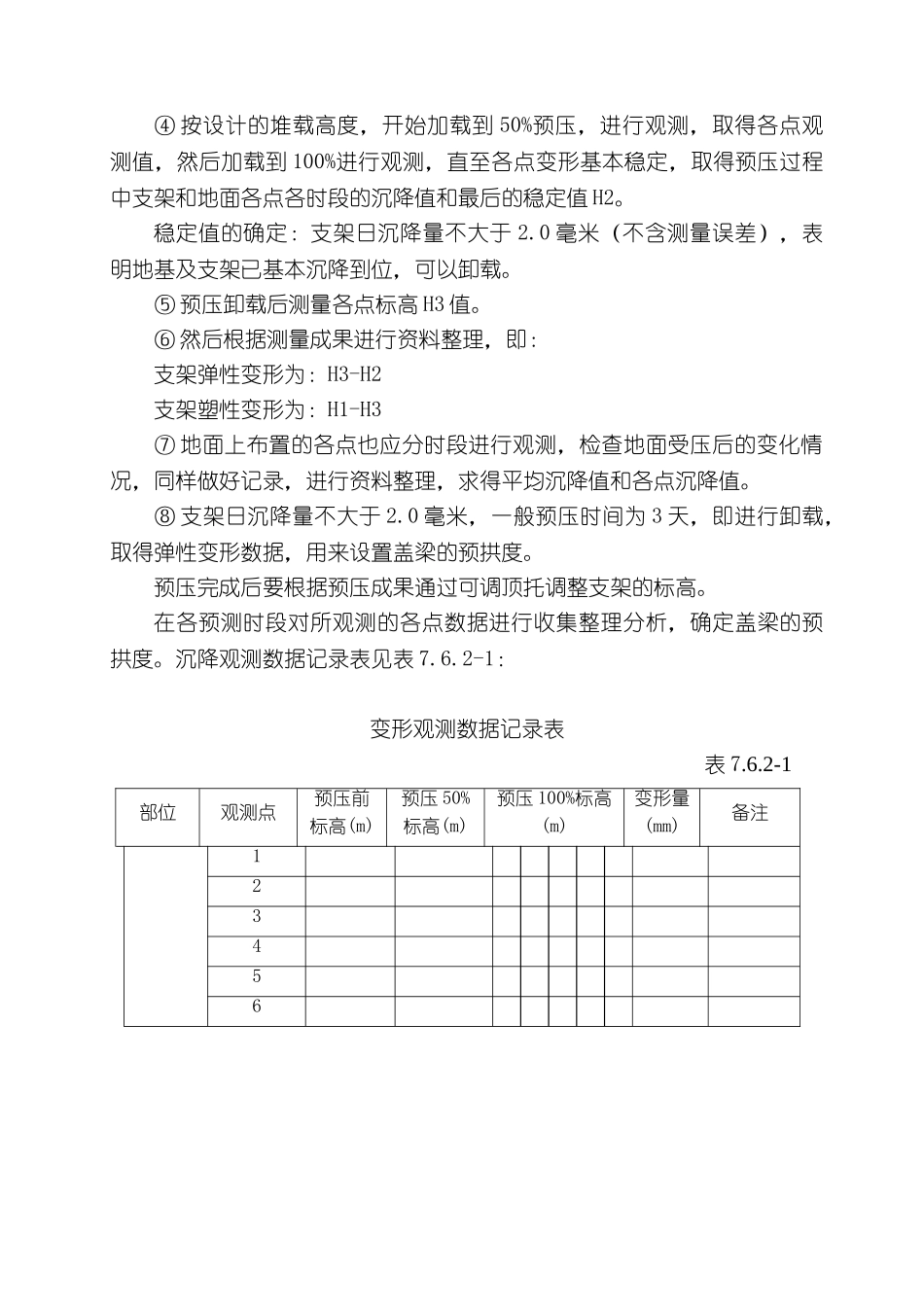

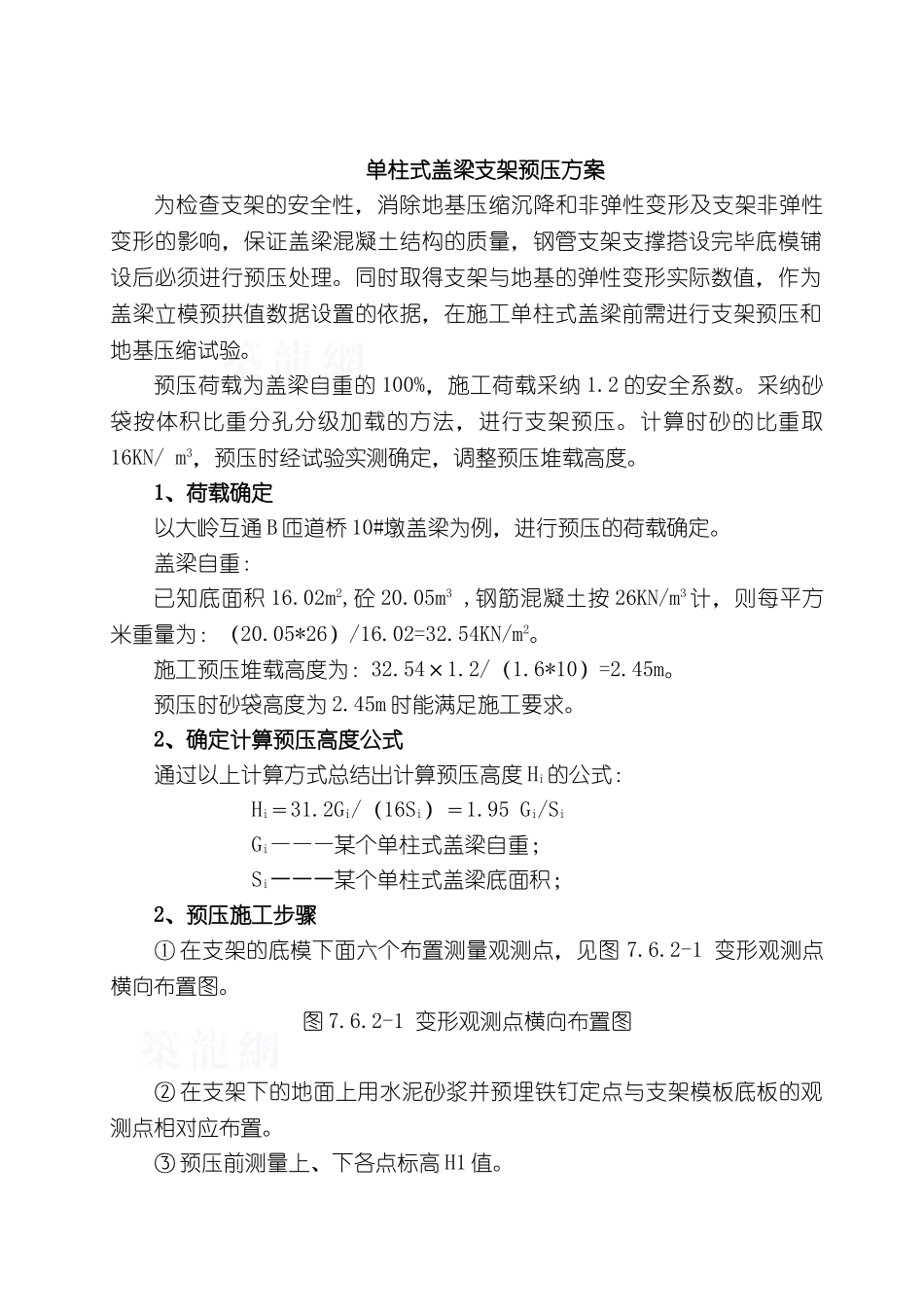

单柱式盖梁支架预压方案为检查支架的安全性，消除地基压缩沉降和非弹性变形及支架非弹性变形的影响，保证盖梁混凝土结构的质量，钢管支架支撑搭设完毕底模铺设后必须进行预压处理。同时取得支架与地基的弹性变形实际数值，作为盖梁立模预拱值数据设置的依据，在施工单柱式盖梁前需进行支架预压和地基压缩试验。预压荷载为盖梁自重的 100%，施工荷载采纳 1.2 的安全系数。采纳砂袋按体积比重分孔分级加载的方法，进行支架预压。计算时砂的比重取16KN/ m3，预压时经试验实测确定，调整预压堆载高度。1、荷载确定以大岭互通 B 匝道桥 10#墩盖梁为例，进行预压的荷载确定。盖梁自重：已知底面积 16.02m2,砼 20.05m3 ,钢筋混凝土按 26KN/m3 计，则每平方米重量为：（20.05*26）/16.02=32.54KN/m2。施工预压堆载高度为：32.54×1.2/（1.6*10）=2.45m。预压时砂袋高度为 2.45m 时能满足施工要求。2、确定计算预压高度公式通过以上计算方式总结出计算预压高度 Hi的公式：Hi＝31.2Gi/（16Si）＝1.95 Gi/SiGi———某个单柱式盖梁自重；Si———某个单柱式盖梁底面积；2、预压施工步骤① 在支架的底模下面六个布置测量观测点，见图 7.6.2-1 变形观测点横向布置图。 图 7.6.2-1 变形观测点横向布置图② 在支架下的地面上用水泥砂浆并预埋铁钉定点与支架模板底板的观测点相对应布置。③ 预压前测量上、下各点标高 H1 值。④ 按设计的堆载高度，开始加载到 50%预压，进行观测，取得各点观测值，然后加载到 100%进行观测，直至各点变形基本稳定，取得预压过程中支架和地面各点各时段的沉降值和最后的稳定值 H2。稳定值的确定：支架日沉降量不大于 2.0 毫米（不含测量误差），表明地基及支架已基本沉降到位，可以卸载。⑤ 预压卸载后测量各点标高 H3 值。⑥ 然后根据测量成果进行资料整理，即：支架弹性变形为：H3-H2支架塑性变形为：H1-H3⑦ 地面上布置的各点也应分时段进行观测，检查地面受压后的变化情况，同样做好记录，进行资料整理，求得平均沉降值和各点沉降值。⑧ 支架日沉降量不大于 2.0 毫米，一般预压时间为 3 天，即进行卸载，取得弹性变形数据，用来设置盖梁的预拱度。预压完成后要根据预压成果通过可调顶托调整支架的标高。在各预测时段对所观测的各点数据进行收集整理分析，确定盖梁的预拱度。沉降观测数据记录表见表 7.6.2-1：变形观测数据记录表表 7.6.2-1部位观测点预压前标高(m)预压 50%标高(m)预压 100%标高(m)变形量(mm)备注123456
