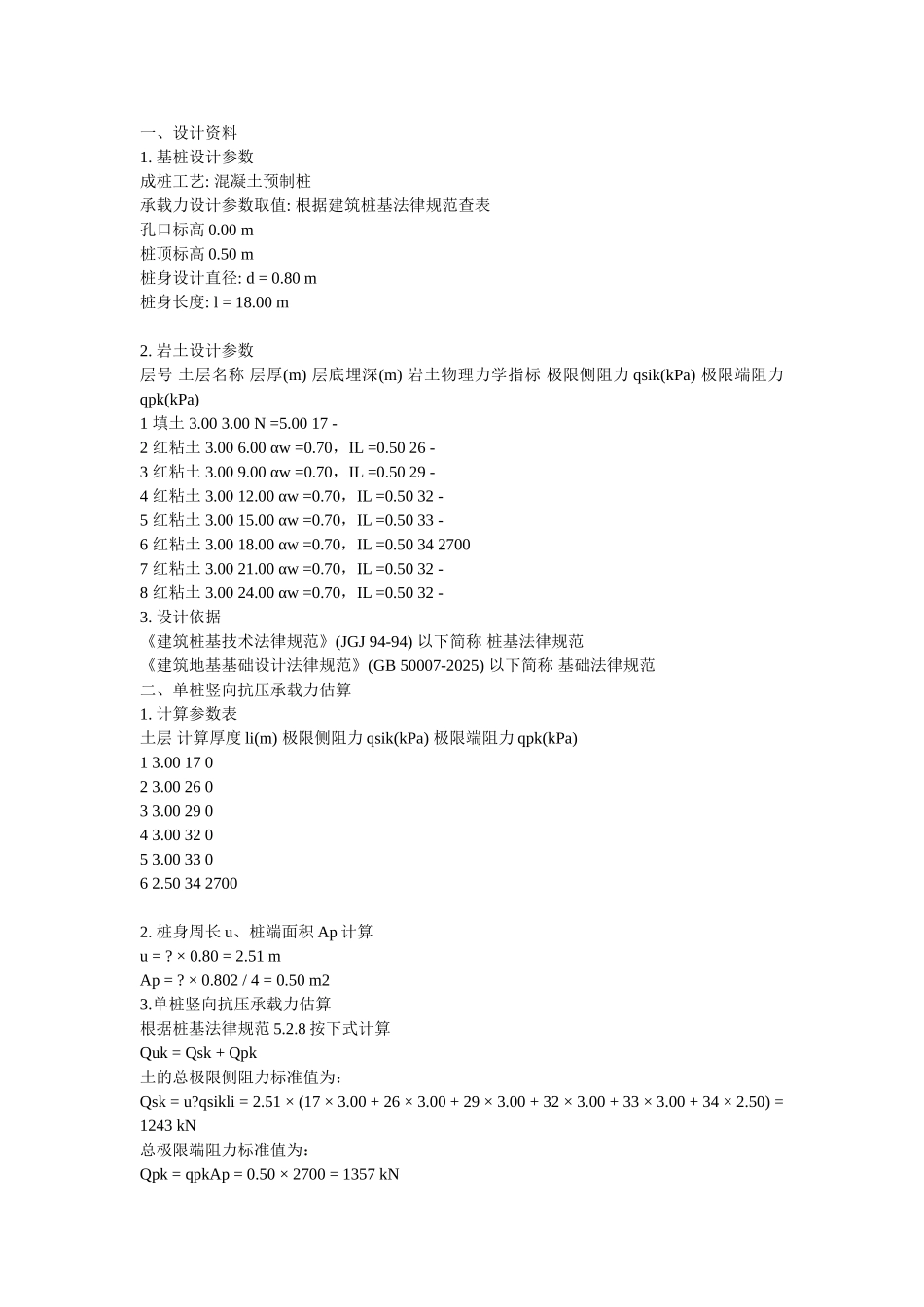

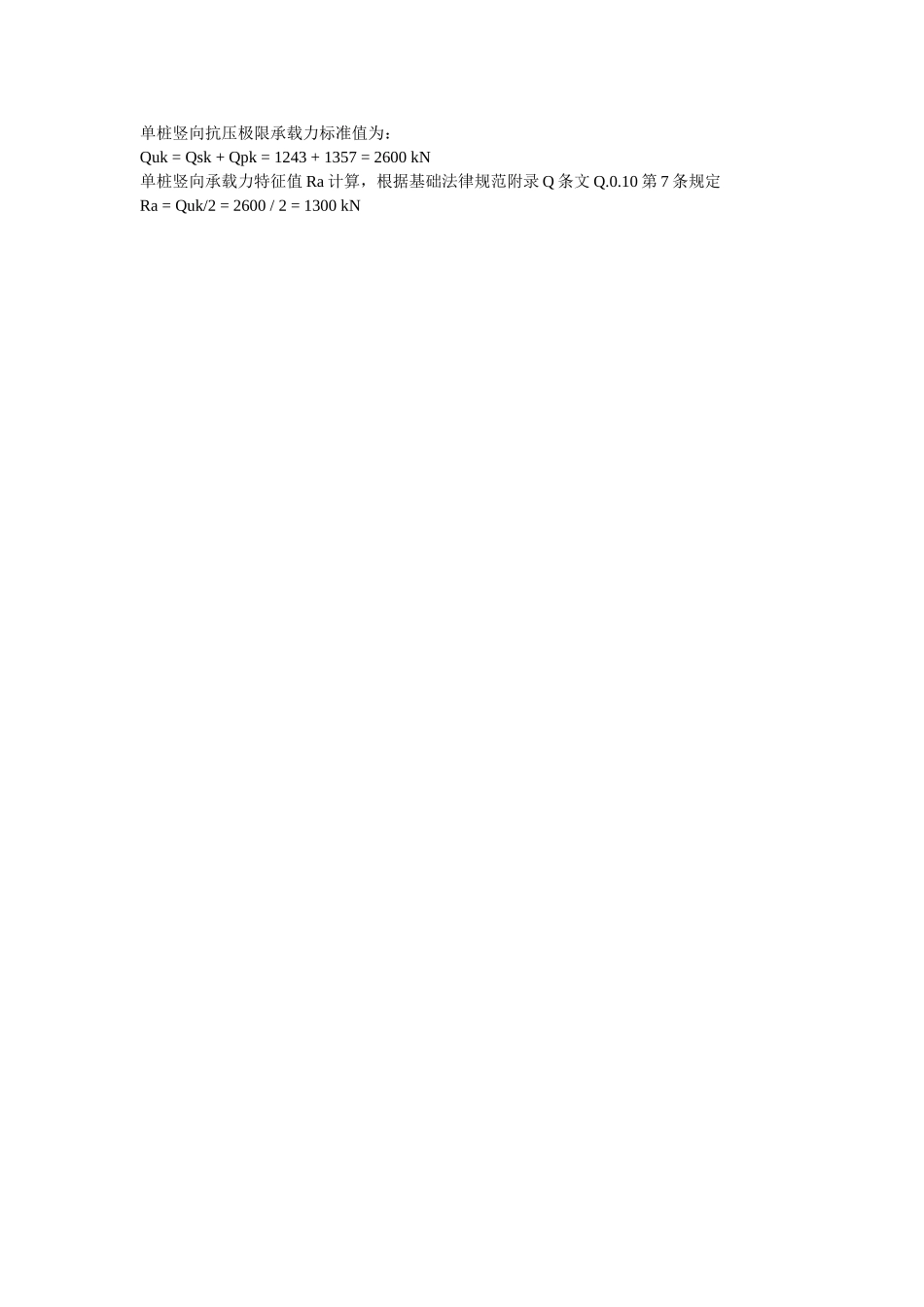

单桩竖向抗压承载力估算

一、设计资料 1. 基桩设计参数 成桩工艺: 混凝土预制桩 承载力设计参数取值: 根据建筑桩基法律规范查表 孔口标高 0.00 m 桩顶标高 0.50 m 桩身设计直径: d = 0.80 m 桩身长度: l = 18.00 m 2. 岩土设计参数 层号 土层名称 层厚(m) 层底埋深(m) 岩土物理力学指标 极限侧阻力 qsik(kPa) 极限端阻力qpk(kPa) 1 填土 3.00 3.00 N =5.00 17 - 2 红粘土 3.00 6.00 αw =0.70，IL =0.50 26 - 3 红粘土 3.00 9.00 αw =0.70，IL =0.50 29 - 4 红粘土 3.00 12.00 αw =0.70，IL =0.50 32 - 5 红粘土 3.00 15.00 αw =0.70，IL =0.50 33 - 6 红粘土 3.00 18.00 αw =0.70，IL =0.50 34 2700 7 红粘土 3.00 21.00 αw =0.70，IL =0.50 32 - 8 红粘土 3.00 24.00 αw =0.70，IL =0.50 32 - 3. 设计依据 《建筑桩基技术法律规范》(JGJ 94-94) 以下简称 桩基法律规范 《建筑地基基础设计法律规范》(GB 50007-2025) 以下简称 基础法律规范 二、单桩竖向抗压承载力估算 1. 计算参数表 土层 计算厚度 li(m) 极限侧阻力 qsik(kPa) 极限端阻力 qpk(kPa) 1 3.00 17 0 2 3.00 26 0 3 3.00 29 0 4 3.00 32 0 5 3.00 33 0 6 2.50 34 2700 2. 桩身周长 u、桩端面积 Ap 计算 u = ? × 0.80 = 2.51 m Ap = ? × 0.802 / 4 = 0.50 m2 3.单桩竖向抗压承载力估算 根据桩基法律规范 5.2.8 按下式计算 Quk = Qsk + Qpk 土的总极限侧阻力标准值为： Qsk = u?qsikli = 2.51 × (17 × 3.00 + 26 × 3.00 + 29 × 3.00 + 32 × 3.00 + 33 × 3.00 + 34 × 2.50) = 1243 kN 总极限端阻力标准值为： Qpk = qpkAp = 0.50 × 2700 = 1357 kN 单桩竖向抗压极限承载力标准值为： Quk = Qsk + Qpk = 1243 + 1357 = 2600 kN 单桩竖向承载力特征值 Ra 计算，根据基础法律规范附录 Q 条文 Q.0.10 第 7 条规定 Ra = Quk/2 = 2600 / 2 = 1300 kN
