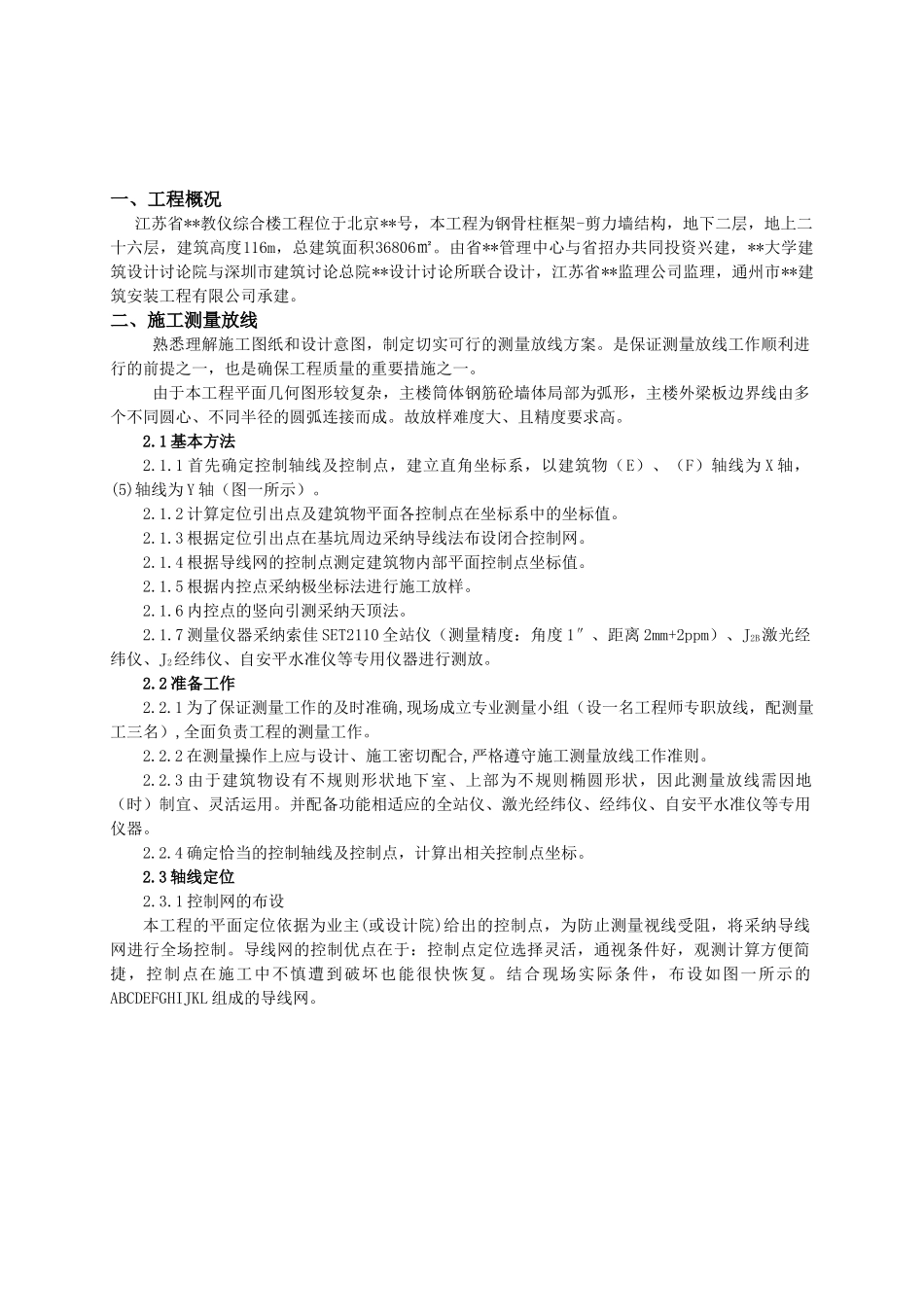

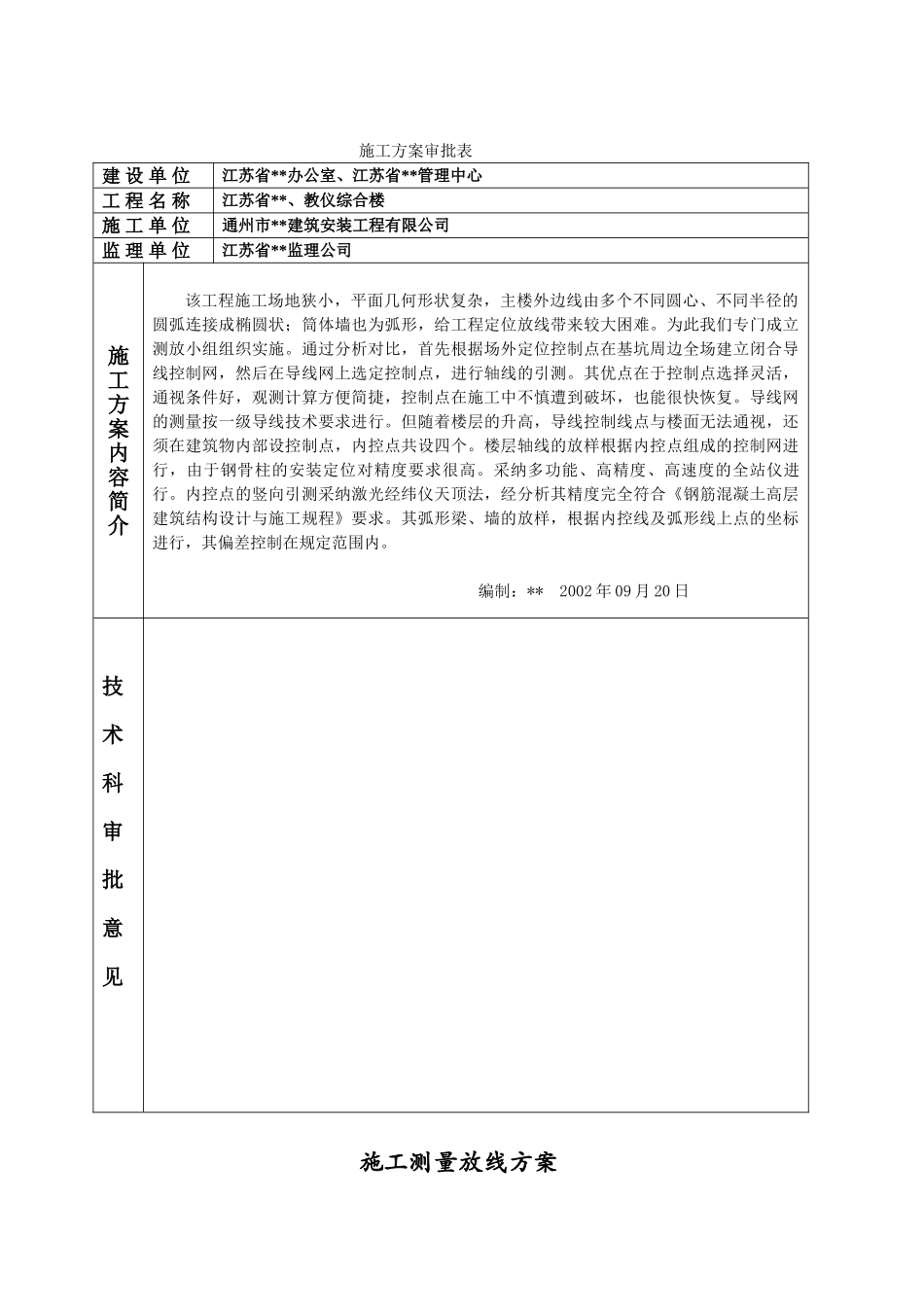

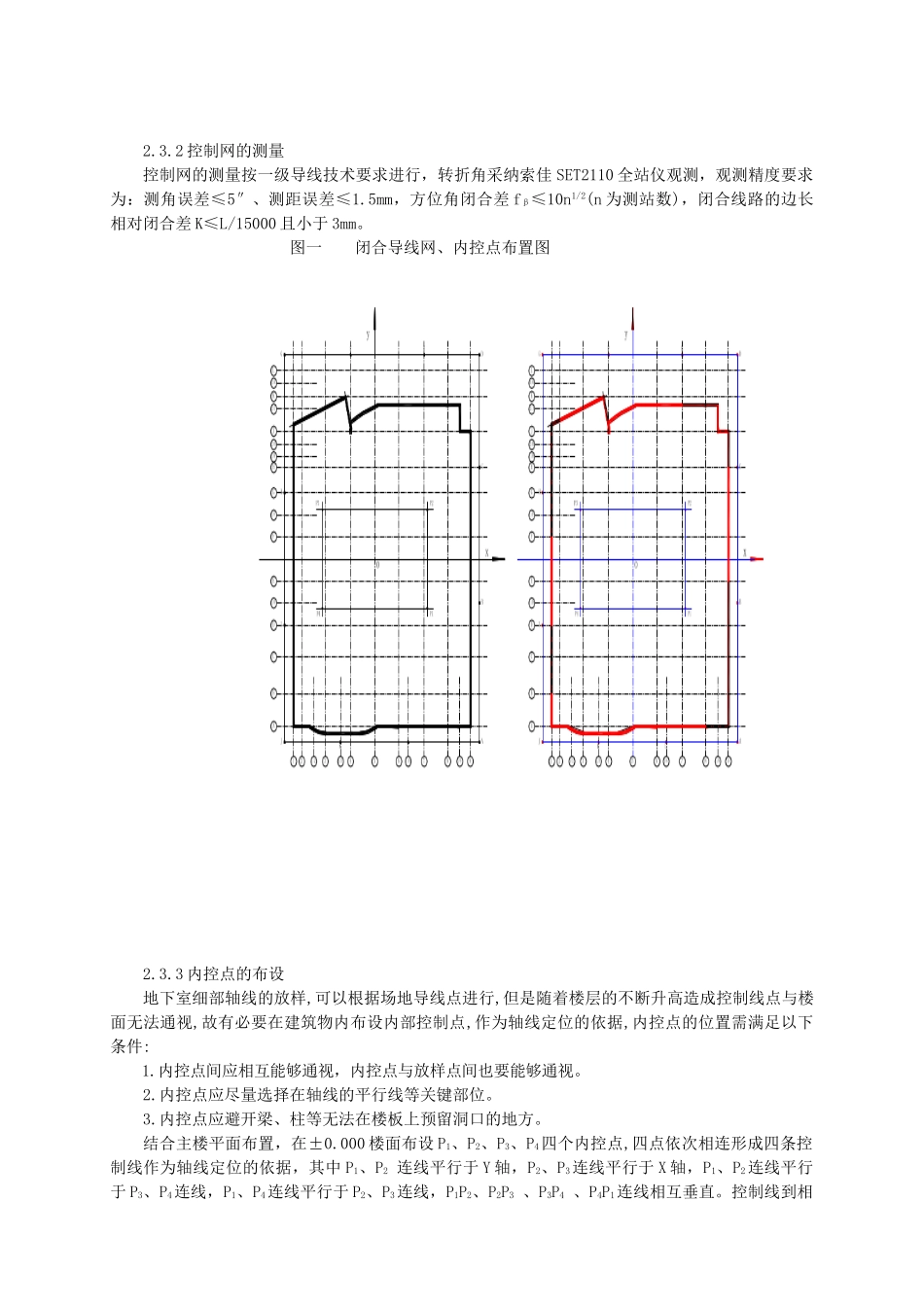

施工方案审批表建 设 单 位江苏省**办公室、江苏省**管理中心工 程 名 称江苏省**、教仪综合楼施 工 单 位通州市**建筑安装工程有限公司监 理 单 位江苏省**监理公司施工方案内容简介该工程施工场地狭小，平面几何形状复杂，主楼外边线由多个不同圆心、不同半径的圆弧连接成椭圆状；筒体墙也为弧形，给工程定位放线带来较大困难。为此我们专门成立测放小组组织实施。通过分析对比，首先根据场外定位控制点在基坑周边全场建立闭合导线控制网，然后在导线网上选定控制点，进行轴线的引测。其优点在于控制点选择灵活，通视条件好，观测计算方便简捷，控制点在施工中不慎遭到破坏，也能很快恢复。导线网的测量按一级导线技术要求进行。但随着楼层的升高，导线控制线点与楼面无法通视，还须在建筑物内部设控制点，内控点共设四个。楼层轴线的放样根据内控点组成的控制网进行，由于钢骨柱的安装定位对精度要求很高。采纳多功能、高精度、高速度的全站仪进行。内控点的竖向引测采纳激光经纬仪天顶法，经分析其精度完全符合《钢筋混凝土高层建筑结构设计与施工规程》要求。其弧形梁、墙的放样，根据内控线及弧形线上点的坐标进行，其偏差控制在规定范围内。 编制：** 2002 年 09 月 20 日技术科审批意见施工测量放线方案一、工程概况 江苏省**教仪综合楼工程位于北京**号，本工程为钢骨柱框架-剪力墙结构，地下二层，地上二十六层，建筑高度116m，总建筑面积36806㎡。由省**管理中心与省招办共同投资兴建，**大学建筑设计讨论院与深圳市建筑讨论总院**设计讨论所联合设计，江苏省**监理公司监理，通州市**建筑安装工程有限公司承建。二、施工测量放线熟悉理解施工图纸和设计意图，制定切实可行的测量放线方案。是保证测量放线工作顺利进行的前提之一，也是确保工程质量的重要措施之一。由于本工程平面几何图形较复杂，主楼筒体钢筋砼墙体局部为弧形，主楼外梁板边界线由多个不同圆心、不同半径的圆弧连接而成。故放样难度大、且精度要求高。2.1 基本方法2.1.1 首先确定控制轴线及控制点，建立直角坐标系，以建筑物（E）、（F）轴线为 X 轴，(5)轴线为 Y 轴（图一所示）。2.1.2 计算定位引出点及建筑物平面各控制点在坐标系中的坐标值。 2.1.3 根据定位引出点在基坑周边采纳导线法布设闭合控制网。2.1.4 根据导线网的控制点测定建筑物内部平面控制点坐标值。2.1.5 根据内控点采纳极坐标法进行施工放样。2.1.6 内控点的竖向...
