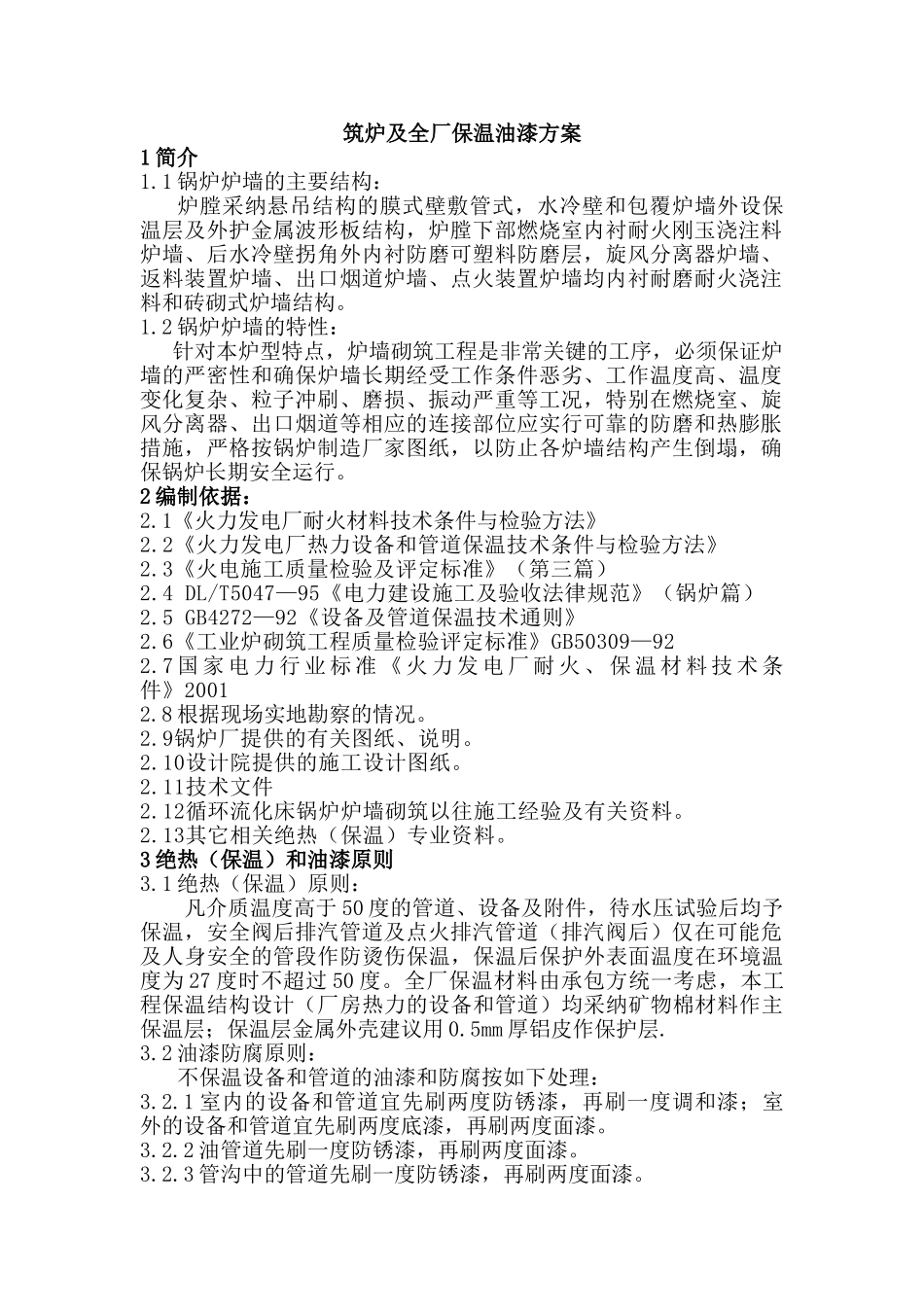

筑炉及全厂保温油漆方案1 简介1.1 锅炉炉墙的主要结构：炉膛采纳悬吊结构的膜式壁敷管式，水冷壁和包覆炉墙外设保温层及外护金属波形板结构，炉膛下部燃烧室内衬耐火刚玉浇注料炉墙、后水冷壁拐角外内衬防磨可塑料防磨层，旋风分离器炉墙、返料装置炉墙、出口烟道炉墙、点火装置炉墙均内衬耐磨耐火浇注料和砖砌式炉墙结构。1.2 锅炉炉墙的特性：针对本炉型特点，炉墙砌筑工程是非常关键的工序，必须保证炉墙的严密性和确保炉墙长期经受工作条件恶劣、工作温度高、温度变化复杂、粒子冲刷、磨损、振动严重等工况，特别在燃烧室、旋风分离器、出口烟道等相应的连接部位应实行可靠的防磨和热膨胀措施，严格按锅炉制造厂家图纸，以防止各炉墙结构产生倒塌，确保锅炉长期安全运行。2 编制依据：2.1《火力发电厂耐火材料技术条件与检验方法》2.2《火力发电厂热力设备和管道保温技术条件与检验方法》2.3《火电施工质量检验及评定标准》（第三篇）2.4 DL/T5047—95《电力建设施工及验收法律规范》（锅炉篇）2.5 GB4272—92《设备及管道保温技术通则》2.6《工业炉砌筑工程质量检验评定标准》GB50309—922.7 国 家 电 力 行 业 标 准 《 火 力 发 电 厂 耐 火 、 保 温 材 料 技 术 条件》20012.8 根据现场实地勘察的情况。2.9锅炉厂提供的有关图纸、说明。2.10设计院提供的施工设计图纸。2.11技术文件2.12循环流化床锅炉炉墙砌筑以往施工经验及有关资料。2.13其它相关绝热（保温）专业资料。3 绝热（保温）和油漆原则3.1 绝热（保温）原则： 凡介质温度高于 50 度的管道、设备及附件，待水压试验后均予保温，安全阀后排汽管道及点火排汽管道（排汽阀后）仅在可能危及人身安全的管段作防烫伤保温，保温后保护外表面温度在环境温度为 27 度时不超过 50 度。全厂保温材料由承包方统一考虑，本工程保温结构设计（厂房热力的设备和管道）均采纳矿物棉材料作主保温层；保温层金属外壳建议用 0.5mm 厚铝皮作保护层.3.2 油漆防腐原则：不保温设备和管道的油漆和防腐按如下处理：3.2.1 室内的设备和管道宜先刷两度防锈漆，再刷一度调和漆；室外的设备和管道宜先刷两度底漆，再刷两度面漆。3.2.2 油管道先刷一度防锈漆，再刷两度面漆。3.2.3 管沟中的管道先刷一度防锈漆，再刷两度面漆。3.2.4 全厂支吊架构件先刷两度防锈漆，再刷一度面漆。3.2.5 平台扶梯先刷两度防锈漆，再刷两度调和漆，调和漆的颜色应与锅炉本体...
