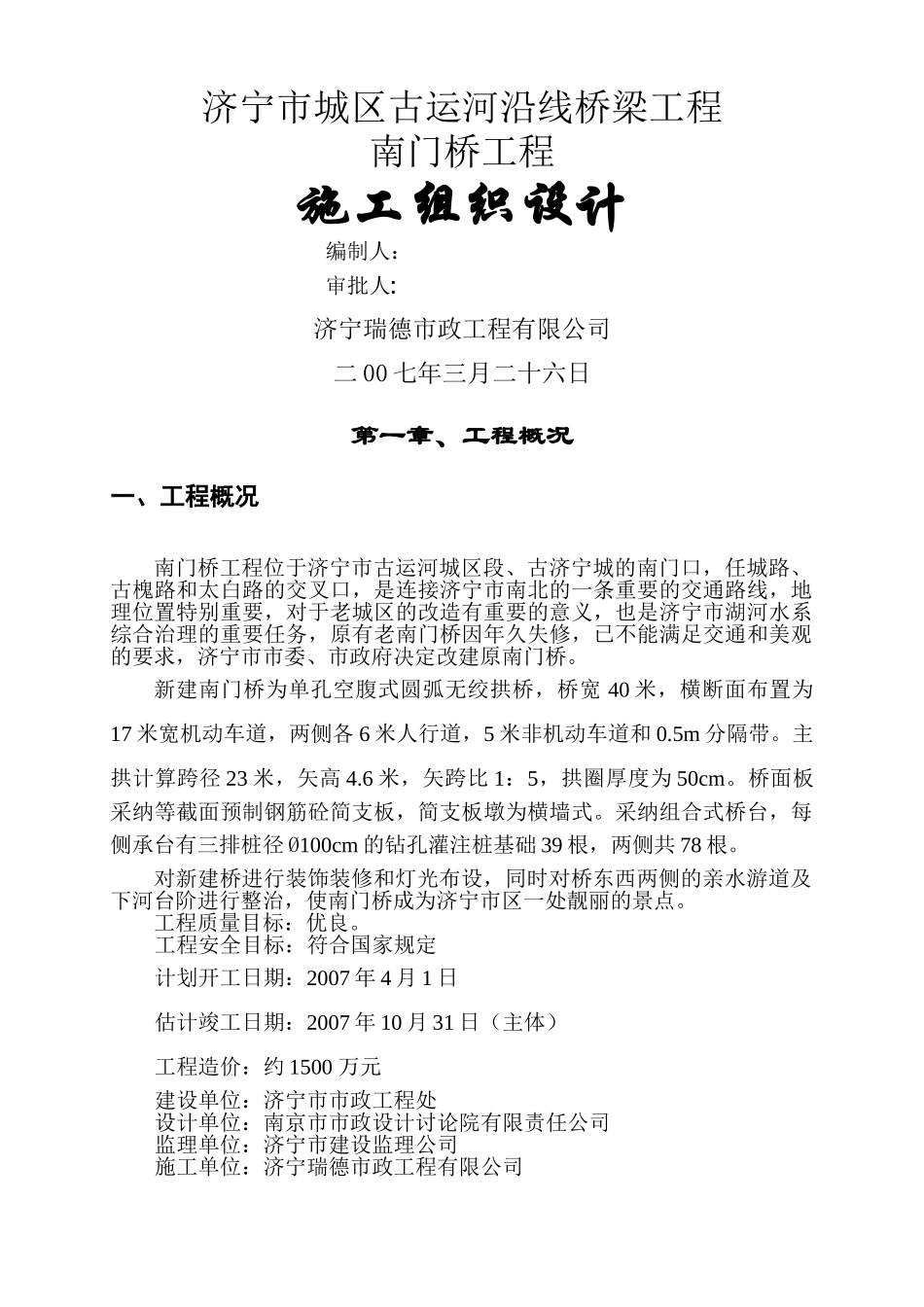

济宁市城区古运河沿线桥梁工程南门桥工程施工组织设计编制人：审批人:济宁瑞德市政工程有限公司二 00 七年三月二十六日第一章、工程概况一、工程概况南门桥工程位于济宁市古运河城区段、古济宁城的南门口，任城路、古槐路和太白路的交叉口，是连接济宁市南北的一条重要的交通路线，地理位置特别重要，对于老城区的改造有重要的意义，也是济宁市湖河水系综合治理的重要任务，原有老南门桥因年久失修，已不能满足交通和美观的要求，济宁市市委、市政府决定改建原南门桥
新建南门桥为单孔空腹式圆弧无绞拱桥，桥宽 40 米，横断面布置为17 米宽机动车道，两侧各 6 米人行道，5 米非机动车道和 0
5m 分隔带
主拱计算跨径 23 米，矢高 4
6 米，矢跨比 1：5，拱圈厚度为 50cm
桥面板采纳等截面预制钢筋砼简支板，简支板墩为横墙式
采纳组合式桥台，每侧承台有三排桩径 Ø100cm 的钻孔灌注桩基础 39 根，两侧共 78 根
对新建桥进行装饰装修和灯光布设，同时对桥东西两侧的亲水游道及下河台阶进行整治，使南门桥成为济宁市区一处靓丽的景点
工程质量目标：优良

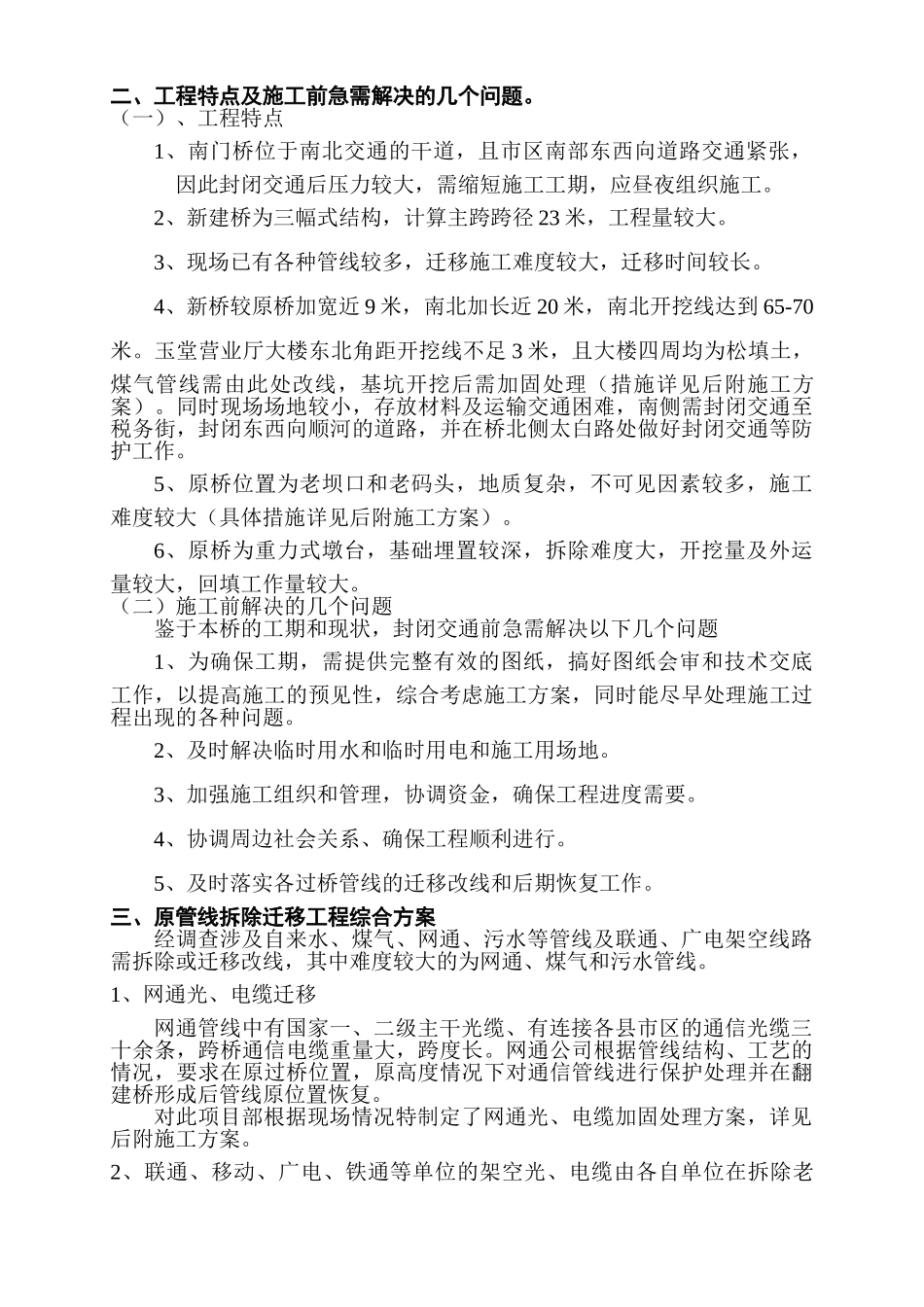

工程安全目标：符合国家规定计划开工日期：2007 年 4 月 1 日估计竣工日期：2007 年 10 月 31 日（主体）工程造价：约 1500 万元建设单位：济宁市市政工程处设计单位：南京市市政设计讨论院有限责任公司监理单位：济宁市建设监理公司施工单位：济宁瑞德市政工程有限公司二、工程特点及施工前急需解决的几个问题
（一）、工程特点1、南门桥位于南北交通的干道，且市区南部东西向道路交通紧张，因此封闭交通后压力较大，需缩短施工工期，应昼夜组织施工
2、新建桥为三幅式结构，计算主跨跨径 23 米，工程量较大
3、现场已有各种管线较多，迁移施工难度较大，迁移时间较长
4、新桥较原桥加宽近 9 米，南北加长近 20 米，南北开挖线达到 65-70米
