厂区公用设施配套工程给排水消防管道安装施工方案VIP专享

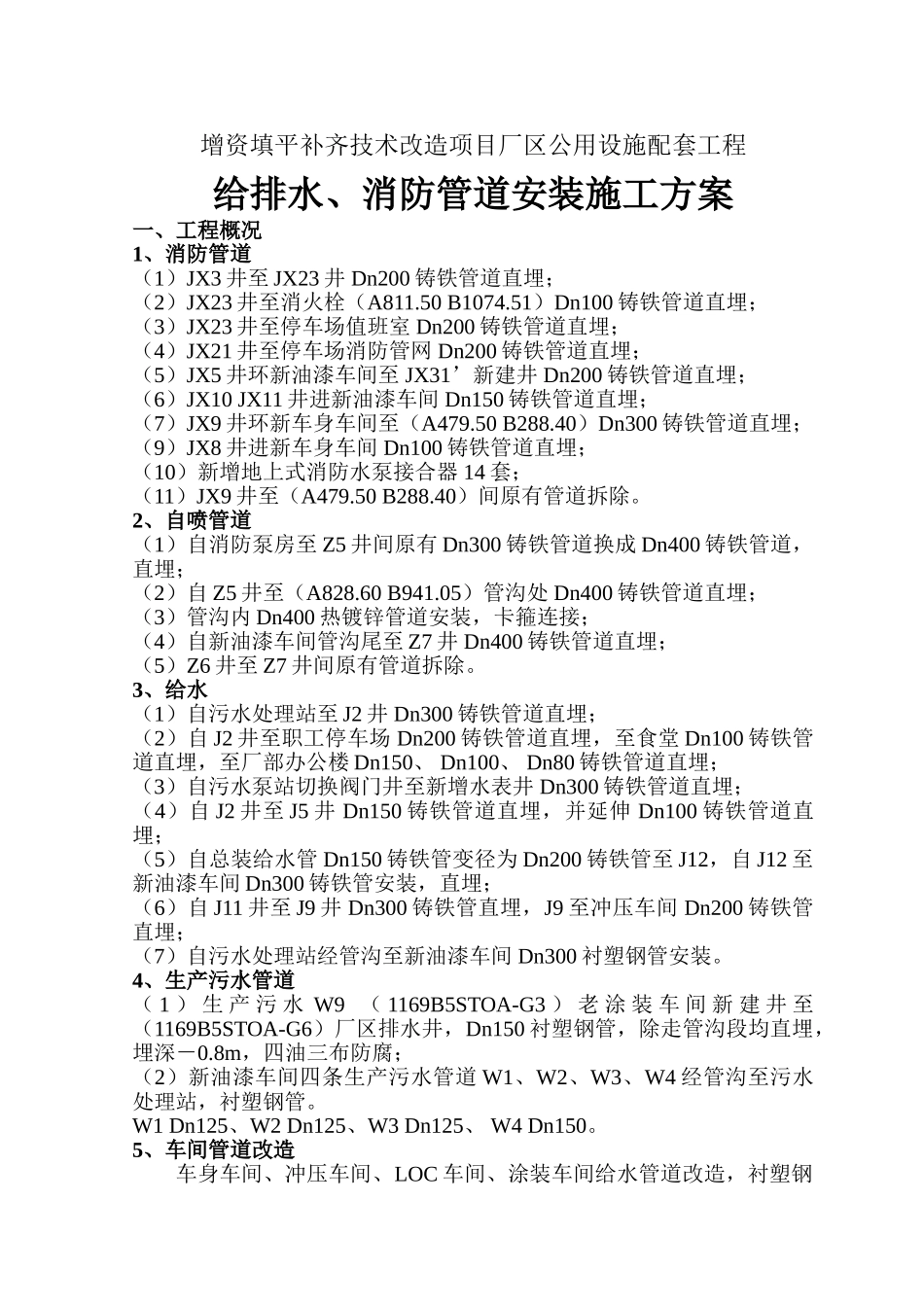

增资填平补齐技术改造项目厂区公用设施配套工程给排水、消防管道安装施工方案一、工程概况1、消防管道（1）JX3 井至 JX23 井 Dn200 铸铁管道直埋；（2）JX23 井至消火栓（A811.50 B1074.51）Dn100 铸铁管道直埋；（3）JX23 井至停车场值班室 Dn200 铸铁管道直埋；（4）JX21 井至停车场消防管网 Dn200 铸铁管道直埋；（5）JX5 井环新油漆车间至 JX31’新建井 Dn200 铸铁管道直埋；（6）JX10 JX11 井进新油漆车间 Dn150 铸铁管道直埋；（7）JX9 井环新车身车间至（A479.50 B288.40）Dn300 铸铁管道直埋；（9）JX8 井进新车身车间 Dn100 铸铁管道直埋；（10）新增地上式消防水泵接合器 14 套；（11）JX9 井至（A479.50 B288.40）间原有管道拆除。2、自喷管道（1）自消防泵房至 Z5 井间原有 Dn300 铸铁管道换成 Dn400 铸铁管道，直埋；（2）自 Z5 井至（A828.60 B941.05）管沟处 Dn400 铸铁管道直埋；（3）管沟内 Dn400 热镀锌管道安装，卡箍连接；（4）自新油漆车间管沟尾至 Z7 井 Dn400 铸铁管道直埋；（5）Z6 井至 Z7 井间原有管道拆除。3、给水（1）自污水处理站至 J2 井 Dn300 铸铁管道直埋；（2）自 J2 井至职工停车场 Dn200 铸铁管道直埋，至食堂 Dn100 铸铁管道直埋，至厂部办公楼 Dn150、 Dn100、 Dn80 铸铁管道直埋；（3）自污水泵站切换阀门井至新增水表井 Dn300 铸铁管道直埋；（4）自 J2 井至 J5 井 Dn150 铸铁管道直埋，并延伸 Dn100 铸铁管道直埋；（5）自总装给水管 Dn150 铸铁管变径为 Dn200 铸铁管至 J12，自 J12 至新油漆车间 Dn300 铸铁管安装，直埋；（6）自 J11 井至 J9 井 Dn300 铸铁管直埋，J9 至冲压车间 Dn200 铸铁管直埋；（7）自污水处理站经管沟至新油漆车间 Dn300 衬塑钢管安装。4、生产污水管道（ 1 ） 生 产 污 水 W9 （ 1169B5STOA-G3 ） 老 涂 装 车 间 新 建 井 至 （1169B5STOA-G6）厂区排水井，Dn150 衬塑钢管，除走管沟段均直埋，埋深－0.8m，四油三布防腐；（2）新油漆车间四条生产污水管道 W1、W2、W3、W4 经管沟至污水处理站，衬塑钢管。W1 Dn125、W2 Dn125、W3 Dn125、 W4 Dn150。5、车间管道改造车身车间、冲压车间、LOC 车间、涂装车间给水管道改造，衬塑钢管。二、施工中执行的规程、法律规范1、设计规定2、《建筑给水排水及采暖工程施工质量验收法律规范》（ GB50242-...
